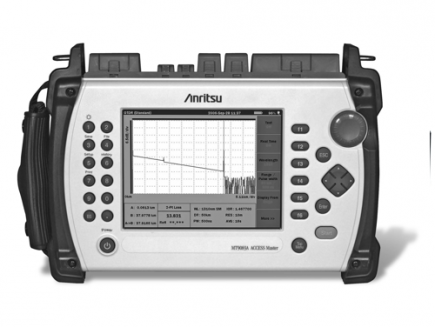

Компания Anritsu представляет улучшенную модель оптического рефлектометра MT9083A2 ACCESS Master. Прибор обладает производительностью и полным спектром измерительных функций, необходимых для монтажа и обслуживания любого типа оптических сетей связи. Выполнен в более компактном, легком и прочном корпусе с дополнительной защитой, а наличие всех необходимых измерительных функций избавит от необходимости возить с собой целый набор измерительной техники. Использование MT9083A2 позволяет проводить монтаж ВОЛС в сетях PON, FTTx, CATV, LAN и сетей доступа.
Особенности
Технические характеристики
Параметр | Значение | ||
Габариты и масса | Без защитного кожуха | Размеры: 270 х 165 х 61 мм | |
Вес с аккумулятором 1,9 кг | |||
С защитным кожухом | Размеры: 284 х 200 х 77 мм | ||
Вес с аккумулятором 2.6 кг | |||
Экран | TFT LCD с диагональю 7” (800 х 480, с подсветкой). | ||
USB-интерфейс | USB 1.1: - Тип A для подключения USB-накопителей к рефлектометру; - Тип B для подключения рефлектометра к ПК. | ||
Хранение данных | Внутренняя: 440Мб, рассчитана на 1000 рефлектограмм; Внешняя память (USB память): до 30000 рефлектограмм при 512 Мбайт. | ||
Питание | От источника постоянного тока 12В, От сети переменного тока 100 ~ 240В, в диапазоне 90 ~ 264В, 50/60Гц. | ||
Аккумуляторная батарея | Литий-ионная, время автономной работы до 12 часов, время подзарядки менее 5 часов (при выключенном рефлектометре). | ||
Энергосбережение | -Подсветка монитора включена постоянно, либо выключается, если в течение определённого времени не нажимались клавиши (интервал настраивается от 1 до 99 минут); -Автовыключение отключено, либо происходит через определённое время после выключения подсветки (интервал настраивается от 1 до 99 минут). | ||
Масштаб по вертикальной оси | 0.13, 0.33, 0.65, 1.3, 3.25, 6.5, 13 дБ/деление. | ||
Показатель преломления | Устанавливается в интервале от 1.400000 до 1.699999 с шагом 0.000001. | ||
Единицы измерения расстояния | Километр, метр, килофут, фут, миля. | ||
Языковой набор | По выбору пользователя: Английский, упрощенный Китайский, традиционный Китайский, Французский, Немецкий, Итальянский, Корейский, Португальский, Русский, Испанский, Шведский. | ||
Количество точек измерения | Стандарт: 5001, При большом разрешении: 20,001 или 25,001 Очень высокое: 100,001 или 150,001. | ||
Разрешение выборки | 5 см (минимальное). | ||
Точность коэффициента отражения | Одномодовый режим: ±2 дБ; Многомодовый режим: ±4 дБ. | ||
Диапазон по расстояниям | Одномодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100, 200, 300 км; Многомодовый режим: 0.5, 1, 2.5, 5, 10, 25, 50, 100 км. | ||
Режимы измерения | -Обнаружение повреждений: определение обрыва/конца трассы, полных потерь, длины волокна; -Рефлектометр: автонастройка или настройка параметров вручную; -Источник света: стабилизированный источник света (CW, 270 Hz, 1 kHz, 2 kHz вых.); -Набор для тестирования потерь (опция): измеритель мощности и источник излучения; -Видимый источник света (опция): источник красного света для проверки волокна. | ||
Анализ рефлектограмм | -Производится в ручном или авто режиме, результаты отображаются в виде таблицы; -Устанавливаемые пользователем пределы измерений (PASS/FAIL- Годен/Не годен): -Потери отражения и потери соединения: от 0.01 до 9.99 dB (с шагом 0.01 dB); -Коэффициент отражения : от 20.0 до 60.0 dB (с шагом 0.1 dB); - Обрыв/конец волокна: от 1 до 99 dB (с шагом 1 dB); - Максимальное кол-во определяемых событий: до 99; - Определение Макроизгибов. | ||
Формат рефлектограмм | SOR, Telcordia SR-4731 (выпуск 2). | ||
Дополнительные функции | -Замеры в реальном времени через каждые 0.15 сек; -Тестирование подключаемых волокон на наличие сигнала; -Режимы оценки потерь: потери между 2 точками , dB/km, 2 точки LSA, потери соединения, ORL; -Режим усреднения: по времени (1– 3600 секунд); -Проверка подключения: Автоматическая проверка качества подключения трассы к прибору; -Сравнение рефлектограмм. | ||
Условия эксплуатации | -Рабочая температура и влажность: -10 до +50 C, < 80 % (без конденсата); -Температура и влажность хранения : –20 до +60 C, <80% (без конденсата); -Вибрации: Соответствует стандарту MIL-T-28800E Class 3; -Пыленепроницаемость: MIL-T-28800E Class 2; -Водопроницаемость: IP51 (IEC 60529), JIS C 0920 TYPE I. | ||
EMC | EN61326-1, EN61000-3-2. | ||
Электробезопасность (LVD) | EN61010-1. | ||
Источник видимого света | |||
Центральная длина волны | 650 нм ± 15 нм (при +25С). | ||
Оптический выход | 0 ± 3 дБм. | ||
Выходное оптическое волокно | 10/125 мкм. | ||
Оптический разъем | Универсальный 2,5 мм. | ||
Стабилизированный источник излучения через порт OTDR | |||
Ширина спектра | ≤ 5 нм (1310 нм); ≤ 10 нм (850/1300/1550/1625 нм). | ||
Точность длины волны | 850/1300/1310/1550/1625 нм: ± 30 нм. | ||
Выходная мощность | -5 ± 1,5 дБм. | ||
Выходная стабильность | ± 0,1 дБ. | ||
Стандартный встроенный измеритель мощности через порт OTDR | |||
Максимальная входной сигнал | + 10 дБм. | ||
Диапазон измерения | От -50 до -5 дБ. | ||
Точность измерения | ± 6,5 %. | ||
Поддерживаемые длины волн | 1310, 1550, 1625, 1650 нм. | ||
Функциональные возможности | Сохранение уровня опорного сигнала, таблица потерь. |
Данные для заказа
Опции | Длина волны | Тип волокна
|
Ширина импульса | Динамический диапазон
| Мертвая зона (по отражению) | Мертвая зона (по затуханию)
|
MT9083A2-073 | 1310/1550 ± 25 нм | Одномодовое волокно (SMF) | 3, 10, 20, 50, 100, 200, | 39/37.5 дБ | ≤ 1 м, | ≤ 5/5,5 м |
MT9083A2-055 | 1310/1550 ± 25 нм | 38,5/37/34,5 дБ | ≤ 5/5,5/6,5 м | |||
MT9083A2-057 | 1310/1550/1625 ± 25 нм | 37/35,5/32,5 дБ | ≤ 6/6,5/7,5 м | |||
MT9083A2-063 | 1310/1550 ± 25 нм | Гибрид (Одномодовое волокно | Для одномодового волокна см. выше. | 39/37,7 дБ | ≤ 5/5,5 м |
Комплект поставки
Наименование | Модель | Количество |
Рефлектометр MT9083A2 | ОРТ-073,002,010 | 1 шт. |
Источник видимого света | 002 | 1 шт. |
Дополнительная защита (резиновая боковая накладка, крышка дисплея и плечевой ремень) | ОРТ-010 | 1 шт. |
Руководство по эксплуатации серии MT9083 ACCESS Master на CD | M-W3644AE | 1 шт. |
Краткое руководство MT9083 | M-W3637AE | 1 шт. |
Мягкая сумка для переноски и хранения | B0582A | 1 шт. |
Батарея аккумуляторная | SM201-6 | 1 шт. |
АС адаптер | 3А-603DN12 | 1 шт. |
Шнур питания | С7 | 1 шт. |
