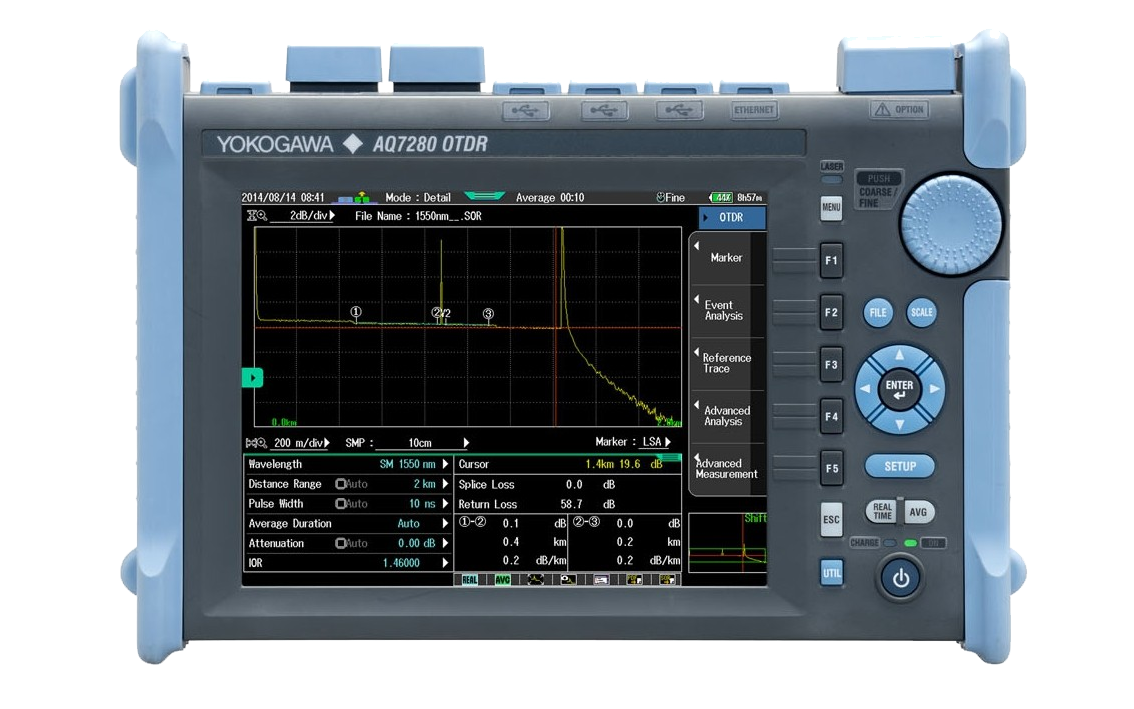

Рефлектометр Yokogawa (ANDO) AQ7280 модуль AQ7282A

264,546.00 руб. C НДС
Не устраивает цена? Уточнить
Положить в корзину
Артикул: NAX-278
Гарантия: 12 мес.



Новая серия оптических рефлектометров Yokogawa AQ7280 разработана с учетом меняющихся потребностей российского телекоммуникационного рынка. Рефлектометр Yokogawa AQ7280 обеспечивает  потребителей в надежном и удобном полевом оборудовании для строительства и обслуживания оптоволоконных сетей. Yokogawa AQ7280 обеспечивает широкий диапазон задач в тестировании и сертификации ВОЛС от сетей доступа до магистральных линий связи.

Уникальная надежность рефлектометра Yokogawa AQ7280 обеспечивается за счет прочного противоударного пылевлагозащитного корпуса, а также стабильно работающего и защищенного от вирусов программного обеспечения. Новый рефлектометр предоставляет оператору максимальную простоту использования благодаря сенсорному экрану или дублирующему полноценному кнопочному интерфейсу. Впервые в рефлектометрах такого типа применен емкостной сенсорный экран по аналогии с планшетом, он позволяет легко увеличить интересующий участок рефлектограммы одним движением пальцев. Кнопочный интерфейс управления полностью аналогичен предыдущей модели Yokogawa AQ7275, он удобен в случае работы в перчатках или при отрицательных температурах. Рефлектометр AQ7280 готов к работе через 8 секунд после включения и имеет высокое быстродействие за счет скоростной аппаратной части.

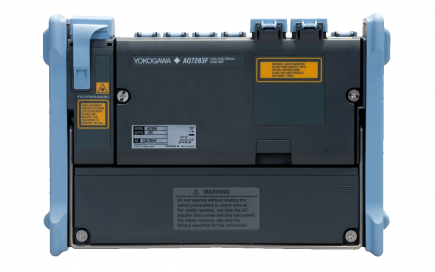

Рефлектометр Yokogawa AQ7280 получил новую модульную конструкцию с возможностью выбора одного из девяти рефлектометрических модулей, блоков измерителей мощности (PM) и источников излучения (LS/SLS) , в том числе и видимого (VLS). Новая аккумуляторная батарея позволяет достичь уникального времени автономной работы - 15 часов по стандарту Telcordia и 10 часов при постоянно включенном лазерном источнике излучения! Использование USB-видеощупа поможет проверить чистоту подключаемых разъемов и снизить вероятность получения неверных результатов измерений.

Специально разработанная аппаратная часть и продвинутые алгоритмы анализа результатов измерений дают возможность проводить на рефлектометре Yokogawa AQ7280 измерения в PON-сетях на разветвителях до 1х128. Короткая мертвая зона и высокое разрешение позволяют пользователям различать близко расположенные коннекторы даже на расстоянии 0,5 м. Он может выполнять несколько операций одновременно, обеспечить мгновенную передачу данных через беспроводное соединение. Применение фильтра в некоторых моделях помогает тестировать светлые волокна в PON-сетях.

Функция измерения многоволоконного кабеля стала еще удобнее, ведь теперь в одну ячейку можно сохранить не только рефлектограмму волокна, но и результаты измерений затухания и изображение торца оптического разъема. При установке пороговых значений автоматически проводится тест Годен/Не годен и ячейка окрашивается в соответствующий цвет.

Уникальной особенностью рефлектометра является функция мониторинга оптической линии с заданным интервалом. Она позволяет обнаружить плавающие неисправности и сбои передачи сигнала, например, в случае замерзающей воды в муфте при ночных заморозках.



Основные характеристики

  • Модульная конструкция для решения широкого спектра задач;
  • Полностью дублированное управление;
  • Емкостной сенсорный экран как у планшета или смартфона;
  • Противоударная конструкция с защитой от пыли и влаги;
  • Функция мониторинга оптических линий;
  • Система для тестирования многоволоконного кабеля;
  • Время автономной работы от стандартной аккумуляторной батареи - 15 часов;
  • Сверхвысокий динамический диапазон - до 50 дБ;
  • Тестирование PON-сетей на разветвителях до 1х128;
  • Подключаемый видеощуп для контроля оптических разъемов.



Технические характеристики

Модель Yokogawa AQ7280 AQ7282A AQ7283A AQ7284A AQ7285A
Длины волн (нм)  1310 ± 25 / 1550 ± 25
Оптических портов  1
Оптическое волокно  SM(ITU-T G.652)
Диапазон длин (км)  0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512
Длительность измерительного импульса (нс)  3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000
Шаг измерения  Минимально 2 см
Точек измерения  До 256000
Точность измерения длины (м)  ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения)
Мертвая зона по разрешению (м)  0,6   0,5
Мертвая зона по затуханию (м)  3/5
Динамический диапазон измерения (дБ)  38/36  42/40  46/45  50/50
Погрешность измерения потерь  ± 0.03 дБ/дБ
Погрешность измерения отражения  ± 2 дБ
Оптический коннектор  Адаптеры SC, FC, LC, и SC/APC
Класс лазера  Class 1M   Class 1M (1550 нм),  Class 3R (1310 нм)
Габаритные размеры (мм) 211х110х32
Вес 420 грамм



Модель Yokogawa AQ7280 AQ7283F AQ7283H AQ7284H AQ7283K AQ7282M
Длины волн (нм) 1310 ±25 /1550 ±25 /1650 ±5 ±10  1310 ±25 /1550 ±25 /1625 ±25 1310 ±25 /1490 ±25 /1550 ±25 /1625 ±25 850 ±30 /1300 ±30
Оптических портов 2 (Port 2: 1650 nm с фильтром) 1
Оптическое волокно SM(ITU-T G.652) GI50, GI62.5
Диапазон длин (км) 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100, 200, 300, 400, 512 0.2, 0.5, 1, 2, 5, 10, 20, 30, 50, 100
Длительность измерительного импульса (нс) 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000, 10000, 20000 3, 10, 20, 30, 50, 100, 200, 300, 500, 1000, 2000, 5000
Шаг измерения Минимально 2 см
Точек измерения До 256000
Точность измерения длины (м) ± (0.75 м + Измеряемое расстояние × 2 × 10ˉ⁵ + шаг измерения)
Мертвая зона по разрешению (м) 0,6     0,6
Мертвая зона по затуханию (м) 3.5/4, 4  3.5/4/4    3.5/4/4/4 4/5
Динамический диапазон измерения (дБ)  42/40, 40  42/40/39  46/45/44  42/38 /40/40 25/27
Погрешность измерения потерь   ± 0.03 дБ/дБ
Погрешность измерения отражения  ± 2 dB
Оптический коннектор Адаптеры SC, FC, LC, и SC/APC     SC, FC, LC
Класс лазера Class 1M Class 1M (1550/1625 нм),  Class 3R (1310 нм) Class 1M (1490/1550/1625 нм),  Class 3R (1310 нм) Class 1M (1300 нм),  Class 3R (850 нм)
Габаритные размеры (мм) 211х110х32
Вес 420 грамм



Характеристики базового блока Yokogawa AQ7280
Дисплей  8.4 дюйма цветной TFT LCD(Разрешение 800х600, многоточечный сенсорный экран емкостного типа)

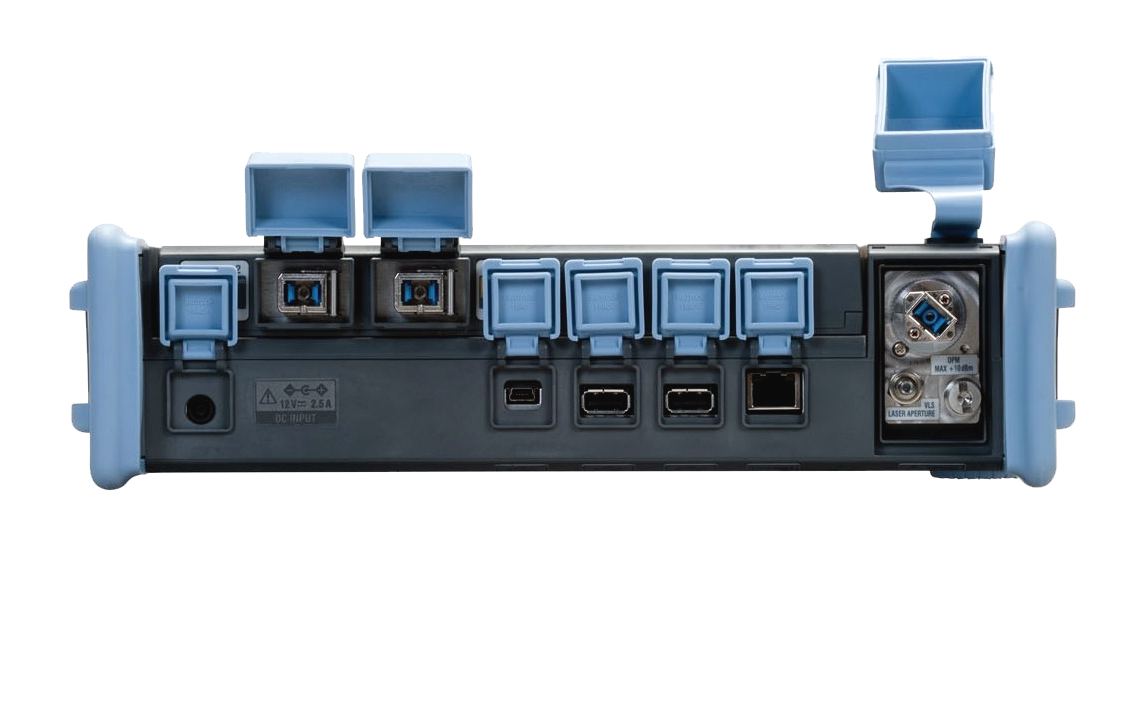

Интерфейсы   Блок х1, Модуль х1, USB2.0 x 3(TYPE A × 2, TYPE B (mini) × 1), Ethernet  (10/100BASE-T, Опция), SD card х1
Удаленное управление   USB TYPE B (mini), Ethernet (опция)
Сохранение данных   Устройства  Внутренняя память ( >1000 файлов), USB-flash память, SD card память
Форматы  Запись: SOR,CSV,SET,BMP,JPG,CFG,PDF, Чтение: SOR, SET
Габаритные размеры  287 мм (ш) × 210 мм (в) × 80 мм (г)
Вес   2,2 кг, включая батарею, исключая блок OTDR и модуль OPM / VLS
Функции рефлектометра       Разрешение  По горизонтали: 1 см, По вертикали: 0,001 дБ
Групповой индекс  От 1.30000 до 1.79999 (с шагом 0.00001)
Размерность длины  км, миля, килофут
Измерения  Измерение расстояния, прямых потерь, отражения, потерь на обратное рассеяние между двумя точками
Анализ  Несколько трасс, Анализ с двух сторон, Разность трасс, Анализ участка, Поиск макроизгибов
Другое  Органайзер для многоволоконных кабелей, Поиск обрыва, Подзсказки в процессе работы, Составление отчетов, Автопоиск неоднородностей, Оценка Годен/Негоден, Мониторинг кабеля (опция /MNT), Умный измеритель (опция /SMP)
Общие характеристики
Эксплуатация (измерения)    Температура /Влажность/высота   –10°C ... 50°C /0% ... 90% (без конденсации) / Не более 4000 метров
Хранение  Температура /Влажность  –20°C ... +60°C / 0% ... 90% (без конденсации)
Электропитание (АС адаптер) 100 ... 240 VAC, 50/60 Hz
Батарея Тип Li-ion
Время работы 15 часов (Telcordia GR-196-CORE Issue2 2010),  10 часов  (непрерывные измерения)
Время зарядки До 6 часов



Дополнительные опции



Модель Yokogawa AQ7280



AQ2780
OPM

AQ2781
High Power OPM

AQ2780V OPM+VLS

AQ2781V
High Power OPM+VLS

AQ4780
VLS

Измеритель оптической

мощности (OPM)

Длины волн измерения  Обычные: 850/1300/1310/1490/1550/1625/1650 нм, Точный режим: от 800 до 1700 нм (шаг 1 нм), режим CWDM: от 1270 до 1610 нм (шаг 20 нм)     --
Диапазон измерений CW  +10 ... −70 дБм  +27 ... −50 дБм  +10 ... −70 дБм  +27 ... −50 дБм --
Диапазон измерений CHOP  +7 ... −70 дБм  +24 ... −50 дБм  +7 ... −70 дБм   +24 ... −50 дБм  --
Уровень шумов  0.5 нВт (–63 дБм)  50 нВт (–43 дБм)  0.5 нВт (–63 дБм)  50 нВт (–43 дБм)  --
Погрешность   ±5%     --
Разрешение  0.01 дБ     --
Размерность  Абсолютные: дБм, мВт, мкВт, нВт, Относительные: дБ     --
Модуляция  CW, 270 Гц, 1 кГц, 2 кГц     --
Усреднение  1, 10, 50, 100 циклов     --
Хранение данных  100 измерений в файле (до 1000 файлов)     --
Запись журнала измерений  Интервал записи: 0.5, 1, 2, 5, 10 сек., Количество измерений: от 10 до 1000      --
Оптич.коннектор  Универсальный: SC, FC, универсальный адаптер: φ1.25     --

Источник видимого

излучения (VLS)

Длина волны  --   650 ±20 нм
Выходной уровень  --   Не менее чем −3 дБм
Модуляция  --   CW, CHOP (около 2 Гц)
Оптич.коннектор  -- Универсальный адаптер φ 2.5 мм
Габаритные размеры (мм)   47х87х29
Вес   140 грамм
