Диапазон измерения мощности - зона прохождения для непрерывной передачи потока (дБм) 1310 нм 1490 нм 1550 нм |
от 8 до - 40 от 12 до - 40 от 25 до - 40 |
от 8 до - 40 от 12 до - 40 ------------------- |
Возможност измерения кратковременной передачи данных | от ЦУ к ONT | от ЦУ к ONT |
Диапазон измерения кратковременной передачи, (дБм), 1310 нм | от 8 до - 30 | от 8 до - 30 |
ORL (дБ) 1550 нм | - 55 | - 55 |
Вносимые прибором потери при прохождении (дБ) | 1,5 | 1,5 |

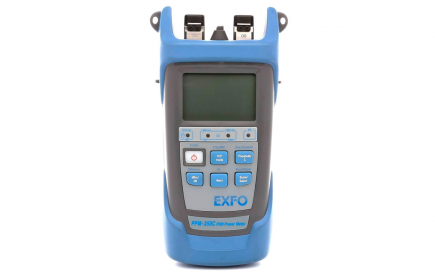

Измеритель мощности EXFO PPM-352C для сетей PON обеспечивает простой и понятный в использовании интерфейс, созданный специально для тестирования пассивных оптических сетей. Результаты тестов могут быть сохранены и соотнесены с оптическим терминалами (OLT, ONT) или даже с местом измерения. Результаты последовательно сохраняются в защищенном формате, чтобы гарантировать подлинность каждого измерения. Режим Job Editor, в котором пользователь может заранее сконфигурировать предстоящие тесты, чтобы ускорить работу на месте измерений. Кроме того, до или после тестирования можно установить порядок именования файлов и тем самым увеличить производительность. PPM-350C позволяет быстро протестировать все сигналы PON, в любой точке сети. Новые возможности управления тестом и повышенная прочность увеличивают эффективность выполняемых операций.
Особенности

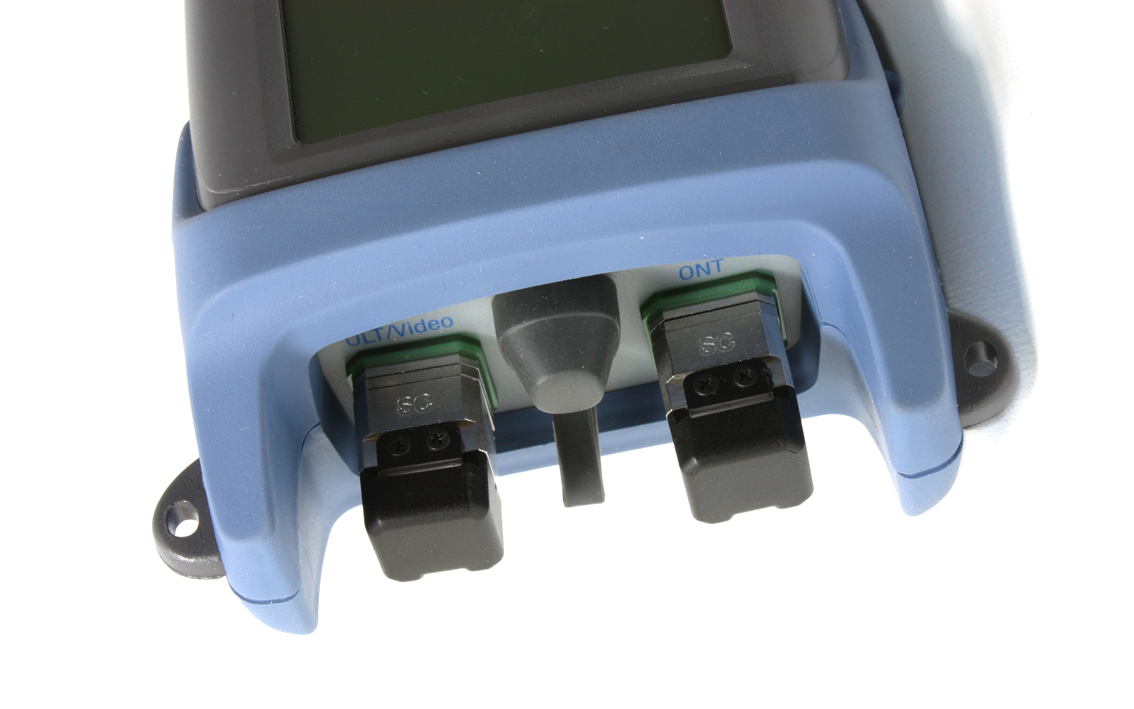

Прибор выполнен в прочном корпусе, в одно- или двух-портовом варианте. Патентованная конструкция позволяет подключать измеритель в разрыв линии связи, не мешая нормальной работе OLT и ONT. При этом измерения оптической мощности могут производиться для всех длин волн 1310, 1490 и 1550 нм одновременно.
Оптическая изоляция каждой длины волны в 70 дБ и ~20 нм ширина полосы пропускания входных оптических фильтров обеспечивает возможность выделения слабого сигнала на 1490 нм, например, на фоне сильного сигнала КТВ на 1550 нм или сильного сигнала на 1310 нм обратного потока данных от ONT. А правильная установка пользовательских уровней отсечки по мощности, позволит избежать неправильной интерпретации полученных данных – например, обнаружения наличия сигнала на длине волны 1550 нм, в то время как в системе не предусмотрено вещание КТВ.
PPM-352C рассчитан на работу сетей стандарта ITU 983 (A, B, C), ITU 984 и IEEE 802.3а, на скоростях 155 Мбит/с, 622 Мбит/с, 1 Гбит/с и 2.5 Гбит/с для синхронных и асинхронных сигналов.
Режим FTTx | PPM-352C | PPM-353C |
---|---|---|
Диапазон измерения мощности - зона прохождения для непрерывной передачи потока (дБм) 1310 нм 1490 нм 1550 нм |
от 8 до - 40 от 12 до - 40 от 25 до - 40 |
от 8 до - 40 от 12 до - 40 ------------------- |
Возможност измерения кратковременной передачи данных | от ЦУ к ONT | от ЦУ к ONT |
Диапазон измерения кратковременной передачи, (дБм), 1310 нм | от 8 до - 30 | от 8 до - 30 |
ORL (дБ) 1550 нм | - 55 | - 55 |
Вносимые прибором потери при прохождении (дБ) | 1,5 | 1,5 |
Спектральная полоса пропускания (нм) 1310 1490 1550 |
от 1260 до 1360 от 1480 до 1500 от 1539 до 1565 |
от 1260 до 1360 от 1480 до 1500 от 1539 до 1565 |
Погрешность измерения мощности (дБ) | 0,5 | 0,5 |
Калиброваные длины волн (нм) | 1310/1490/1550 | 1310/1490/1550 |
Настройка порогов измерений | 10 настраиваемых наборов порогов с наименованием | 10 настраиваемых наборов порогов с наименованием |
