Компания Anritsu представляет восьмое поколение переносных анализаторов АФУ с возможностями анализатора спектра для использования в процессе развертывания и обслуживания беспроводных сетей. Предлагаемые приборы обладают наилучшей функциональностью и широчайшими возможностями по сравнению с остальными тестовыми приборами Anritsu
- КСВ по напряжению, обратные потери, потери в кабеле, расстояние до повреждения;
- фаза, 2-портовые измерения передаточных характеристик;
- высокоточный измеритель мощности, GPS-приемник;
- испытанная на практике технология: время автономной работы 4 часа, прочный корпус, компактные размеры, малый вес, различимый при дневном освещении экран;
- USB-подключение, встроенная сенсорная клавиатура;
- интуитивный пользовательский интерфейс, управляемый через меню сенсорного экрана.

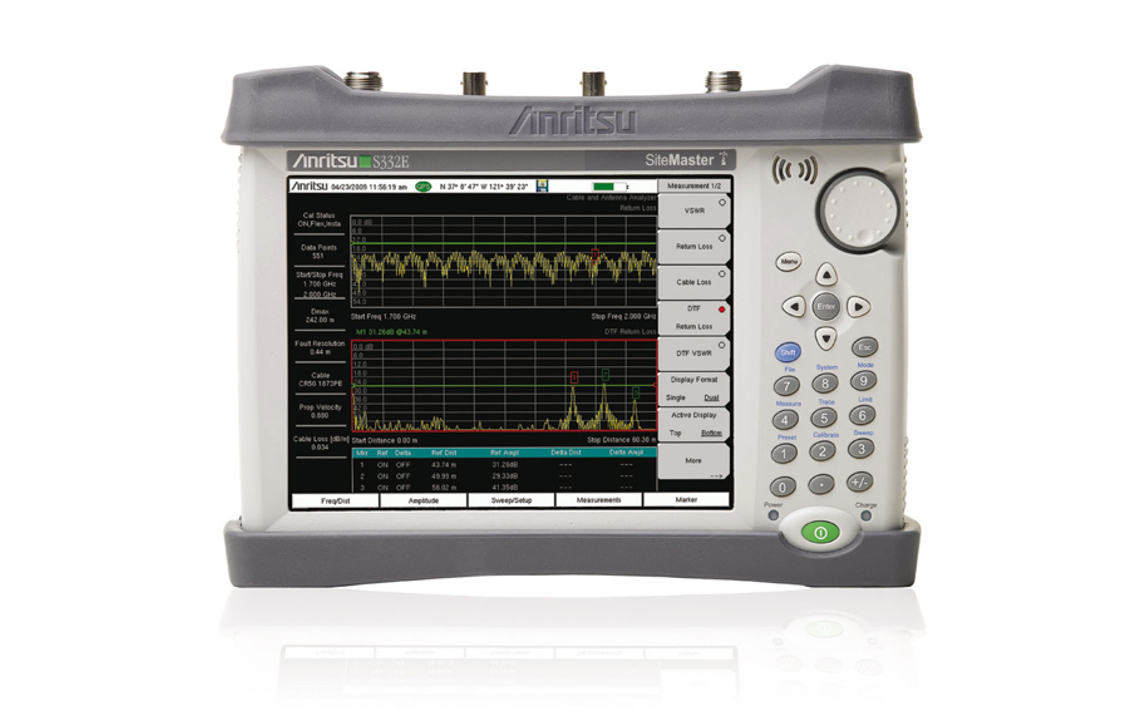

Возможности анализатора Site MasterS331E
- установка и обслуживание кабелей и антенн для провайдеров беспроводных услуг, подрядчиков, предприятий военной, авиакосмической, оборонной отраслей, государственной безопасности;
- оценка вносимых потерь;
- измерение КСВ по напряжению / обратных потерь;
- измерение расстояния до повреждения;
- двухпортовые измерения установленных на вышке усилителей, дуплексеров, диплексеров, фильтров;
- синхронизация по фазе кабелей;
- регулировка антенн.
Базовый комплект поставки
- перезаряжаемая аккумуляторная батарея;
- мягкая сумка для переноски;
- адаптер для зарядки и работы прибора от сети переменного тока 220 В с сетевым кабелем;
- адаптер для зарядки и работы прибора от автомобильного прикуривателя 12 В;
- программное обеспечение на компакт-диске;
- кабель USB-A(штырь) - USB-miniB(штырь) для подключения к персональному компьютеру;
- руководство пользователя на русском языке в печатном виде.
Конфигурирование
Обозначение | Описание |
S331E | Анализатор антенно-фидерных устройств от 2 МГц до 4,0 ГГц; разъем выходного порта N(f) |
DAT Converter | Программа преобразования форматов измерений (для сдачи отчетности в HHST v6.49) |
S331E-RUS | Опция RUS, Русифицированный интерфейс прибора |
S331E-0010 | Опция 10, Подача постоянного напряжения, устанавливаемого пользователем в пределах от 12 В до 32 В с шагом 0,1 В, по центральной жиле входного порта (опция не может быть заказана без Опции 21) |
S331E-0019 | Опция 19, Высокоточный измеритель мощности (в состав не входит USB-датчик мощности) |
S331E-0021 | Опция 21, Двухпортовые измерения передаточных характеристик; разъем входного порта N(f) |
S331E-0031 | Опция 31, Встроенный GPS-приемник (в состав не входит GPS-антенна ANRITSU 2000-1528-R или 2000-1652-R) |
S331E-0411 | Опция 411, Порт Ethernet |
2000-1528-R | GPS-антенна на магнитном креплении с кабелем 4,6 м (для использования с Опцией 31) |
2000-1652-R | GPS-антенна на магнитном креплении с кабелем 0,3 м (для использования с Опцией 31) |
Перед проведением измерений параметров антенн и линий прибор необходимо откалибровать. Калибровку прибора также необходимо проводить при изменении частотного диапазона измерений или выходе температуры за пределы температурного диапазона проведённой калибровки.
При измерении мощности (опция 19) рекомендуется использовать аттенюатор (например, 42N50A-30).
