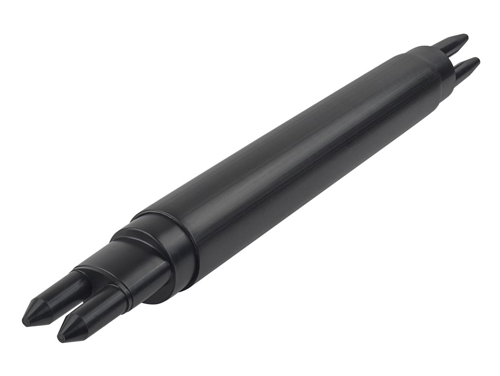

Муфта МОГ-У-24-1К4845 транзит (2 + 4 ввода)

МОГ-У-24-1К4845 (2 + 4)МОГ-У-24-1К4845 (2 + 4)
Артикул: 130101-00049
в наличии
Цена розница, с НДС
2 854.00 руб./шт
Цена опт, с НДС
2 769.00 руб./шт
Запросить специальную цену
Склад ДМД 18
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание



Муфта оптическая МОГ-У-24-1К4845 (транзит, 2 + 4 ввода) производятся по новым техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008.

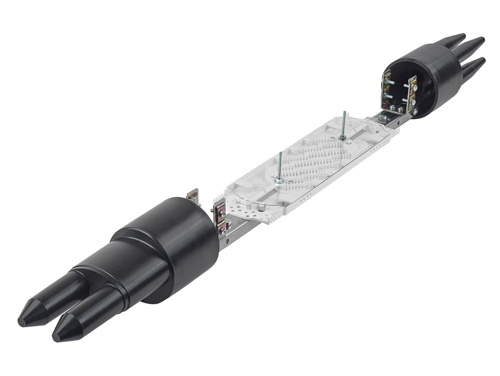

Конструктивно муфта типа МОГ состоит из металлического лотка с двумя оголовниками по краям и кассетой, закрепленной посередине лотка. Для производства лотков муфт МОГ использует только нержавеющую сталь. По этому признаку можно в частности отличить МОГ производства ССД от некачественных подделок.

В муфте типа МОГ устанавливаются до четырех кассет К24-4525 или трех кассет К48-4525. Для кассет К24-4525 первая кассета крепится к лотку, а остальные кассеты последовательно прикрепляются сверху с помощью гибких пластмассовых петель. Такой способ скрепления кассет позволяет «перелистывать» кассеты, обеспечивая доступ к любой из них. Для кассет К48-4525 все кассеты скрепляются винтами, без возможности перелистывания.

Муфты МОГ-С, МОГ-У, МОГ-Т теперь при поставке укомплектовываются кассетой (сплайс-пластиной) К-4845

Выкладка волокон на кассете К-4845 значительно упрощена и схожа с выкладкой волокон на кассете К-01. В то же время в отличие от К-01 ввод модулей с оптическими волокнами на кассете К-4845 возможен со всех четырех углов. Инструкция по ремонту муфты и цена муфты при этом остались без изменения.

Кассета К-4845 разработана как универсальная кассета повышенной емкости для муфт и оконечных устройств. Кассета позволяет вводить оптические модули (далее ОМ) с 4-х основных вводов и 4-х вспомогательных угловых вводов. ОМ закрепляются на кассете пластиковыми хомутами-стяжками (далее стяжками). Емкость кассеты К-4845 - 48 сростков оптических волокон. Для защиты сростков ОВ в кассете применены комплекты деталей для защиты сварного соединения КДЗС 40 мм.



Маркировка

МОГ-С – Стандарт, проходная муфта для установки в стандартных колодцах кабельной канализации (укладка на консоли либо на специальный кронштейн);

МОГ-У – Укороченная муфта для нетиповых смотровых устройств с уменьшенным расстоянием между консолями либо для переполненных типовых колодцев (установка на специальный кронштейн);

МОГ-Т – Тупиковая муфта, предназначенная как для установки в колодцах, так и для подвески на опорах воздушных линий связи, осветительной сети и т.п.



Базовая комплектация

  • кассета К24-4525, сейчас новая кассета К4845;
  • маркированные пучки ОВ в транспортных трубках, уложенные с радиусом изгиба не менее 30 мм;
  • оптические модули;
  • ЦСЭ ОК;
  • провод, выведенный от бронепокрова ОК;
  • петли крепления кассет;
  • пластина узла крепления ЦСЭ;
  • кронштейн для крепления ЦСЭ ОК;
  • оголовник.
