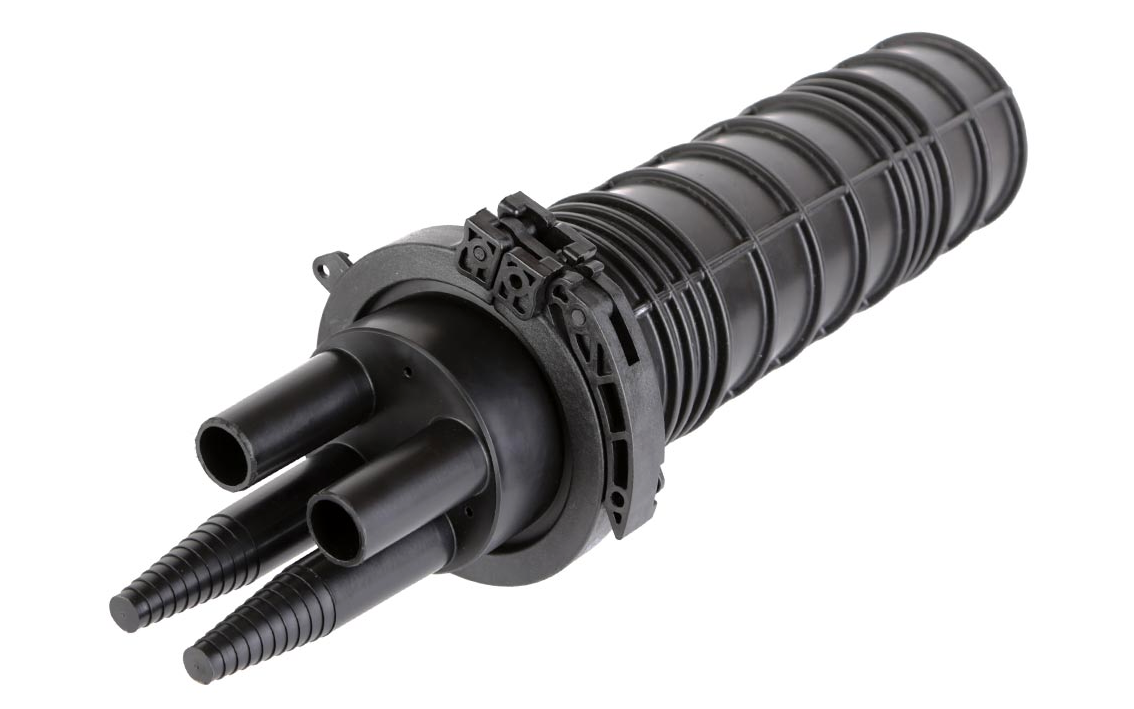

Усовершенствованная муфта оптическая МОГ-Т-2-40-1КБ4845 (4 ввода) с пластиковым кронштейном, кассетами КБ48-4525 и цельным кожухом с рёбрами жёсткости может использоваться как в канализации, так и на опорах любого типа или в подвесных шкафах во всех климатических зонах России.
Устанавливается в колодцах на кронштейн для муфт. В условиях умеренного климата (от –40 0С ) возможна установка в специальных шкафах, подвешиваемых на опорах. Если использовать кожух металлический защитный (КМЗ), который является дополнительным аксессуаром, то защищенная кожухом муфта может подвешиваться на опорах ВЛС, ЛЭП, контактных сетей железных дорог и городского электрохозяйства.
Маркировка
Технические характеристики
МОГ-С | МОГ-У | МОГ-Т | МОГ-СПЛИТ | |
Тип муфты | проходная | тупиковая | разъёмная | |
Максимальное количество кассет | К24-4525 – 4 шт. | КТ-3645 – 7 шт. | ||
К48-4525 – 3 шт. | ||||
Ёмкость муфты | К24-4525 – 96 ОВ | 252 ОВ | ||
К48-4525 – 144 ОВ | ||||
Температура эксплуатации, °С | От -40 до +70 | |||
Относительная влажность, % | До 100 | |||
Усилие сдавливания, кН/100мм | 10 | |||
Ударопрочность, Н·м (Дж) | 10 | |||
Макс. габаритные размеры: - диаметр, мм - длина, мм | 90 1148 | 90 920 | 90 700 | 535х210х105 (ДхШхВ) |
Масса, кг | 2,3 | 2,2 | 1,7 | 4,2 |
Примечание: В базовом комплекте муфты МОГ-С, МОГ-У и МОГ-Т поставляются с одной кассетой К48-4525 (по желанию заказчика муфты могут комплектоваться другими типами кассет: К24-4525 или К32-6030).
В базовом комплекте муфта МОГ-СПЛИТ поставляется с одной кассетой типа КТ-3645.
Данные для заказа
Партномер | Описание |
130101-00059 | Муфта МОГ-Т-2-40-1КБ4845 |
130101-00060 | Муфта МОГ-Т-2-30-1КБ4845 |
130101-00061 | Муфта МОГ-Т-2-20-1КБ4845 |
