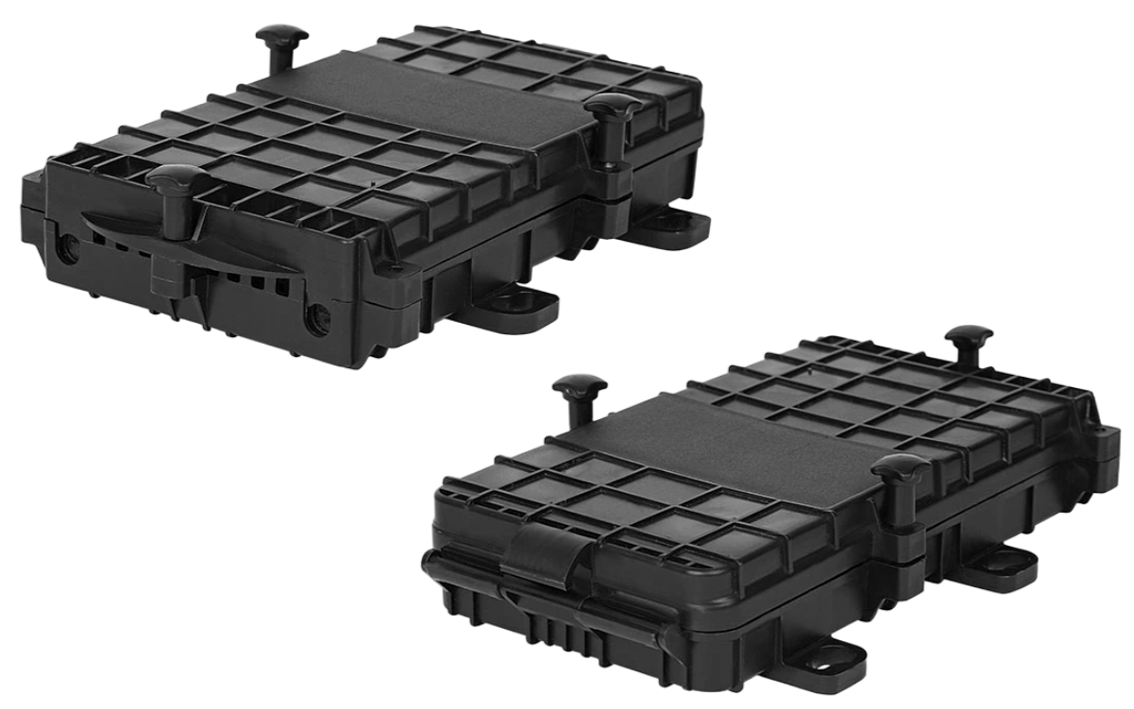

Муфта-кросс МКО-П1/A-10SC

Муфта-кросс МКО-П1/A-10SC
Артикул: 130408-00051
в наличии
Макс. кол-во разъёмных соединений10
Тип адаптеровSC
Макс. кол-во сплиттеров2
Тип корпуса сплиттеровМини
Макс. кол-во сварных соединений36
Все характеристики
Цена розница, с НДС
1 231.00 руб./шт
Цена опт, с НДС
1 194.00 руб./шт
Запросить специальную цену
Склад ДМД 5786
Склад Москва 24
Склад Екатеринбург 86
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

Оптическая муфта-кросс МКО-П1/A-10SC, предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

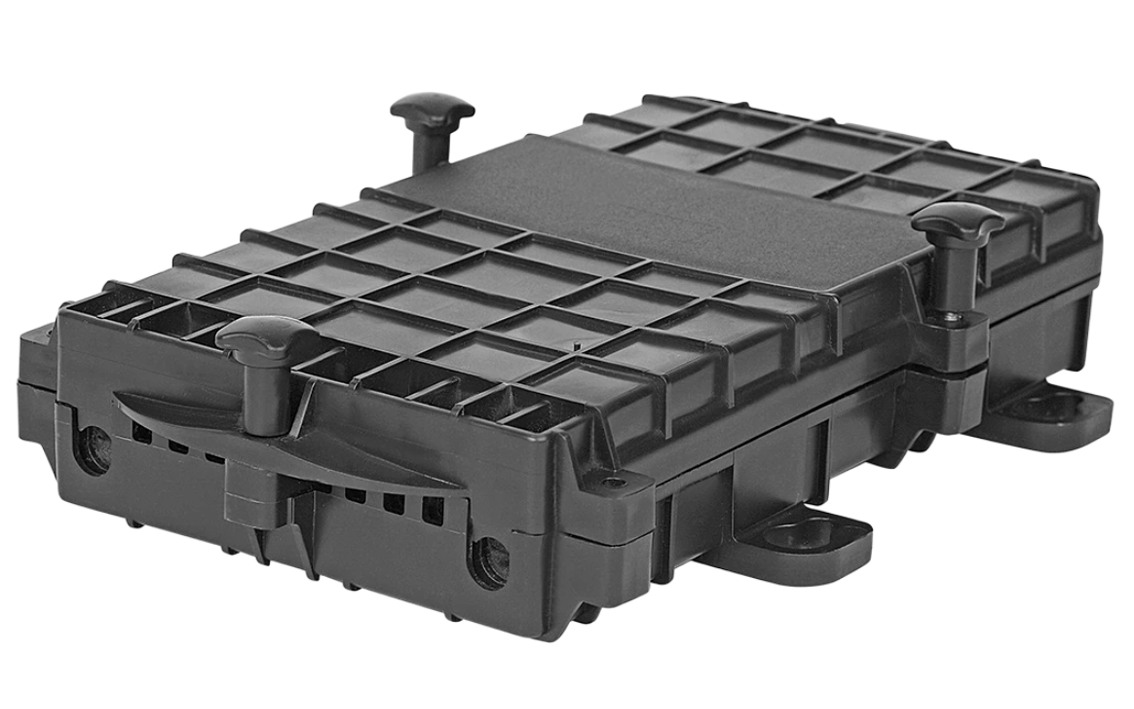

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8 -PLC -SM/0,9 -1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9 -1,0 м-SC/APC, оконцованных разъемами SC.

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Комплектация

Корпус с крышкой1 шт.
Монтажная панель (вставка)1 шт.
Ложемент Л2-СП1 шт.
Гильзы КДЗС 452520 шт.
Пинцет для укладки КДЗС1 шт.
Стяжки, маркеры1 компл.
Характеристики
Макс. кол-во разъёмных соединений10
Тип адаптеровSC
Макс. кол-во сплиттеров2
Тип корпуса сплиттеровМини
Макс. кол-во сварных соединений36
Кол-во вводимых ОК:
- до 9 мм/транзит2/1
- до 5 мм8
Способ герметизации корпуса и вводов ОКМеханический
Герметизирующий материалЭластомер
ЗащищенностьIP67
Температура эксплуатации, ºС-60…+70
Габаритные размеры:
- длина, мм247
- диаметр, мм159
- высота, мм46
Масса, кг1,6
