Муфта-кросс МКО-П1/A-10SC-8SC/APC-8SC/APC

Муфта-кросс МКО-П1/A 10SC (компл. с 8 SC/APC)
Муфта-кросс МКО-П1/A 10SC (компл. с 8 SC/APC)
Муфта-кросс МКО-П1/A 10SC (компл. с 8 SC/APC)
Муфта-кросс МКО-П1/A 10SC (компл. с 8 SC/APC)
Артикул: 130408-00052
1 607.77 руб. Цена включает НДС 20%
Запросить специальную цену
Количество:
Если Вы заметили ошибку на сайте, выделите ее и нажмите Ctrl+Enter.
Описание
Характеристики
Инструкции

Муфта-кросс МКО-П1/A-10SC-8SC/APC-8SC/APC -тупиковая муфта МКО-П1/А предназначена для монтажа подвесного магистрального кабеля с абонентскими ответвлениями самонесущих дроп-кабелей малого диаметра. Особенностью всех муфт МКО с литерой «А» является наличие внутри планки или гнезд для установки адаптеров. Это позволяет использовать оконцованные абонентские дроп-кабели и осуществлять кросс-коммутацию.

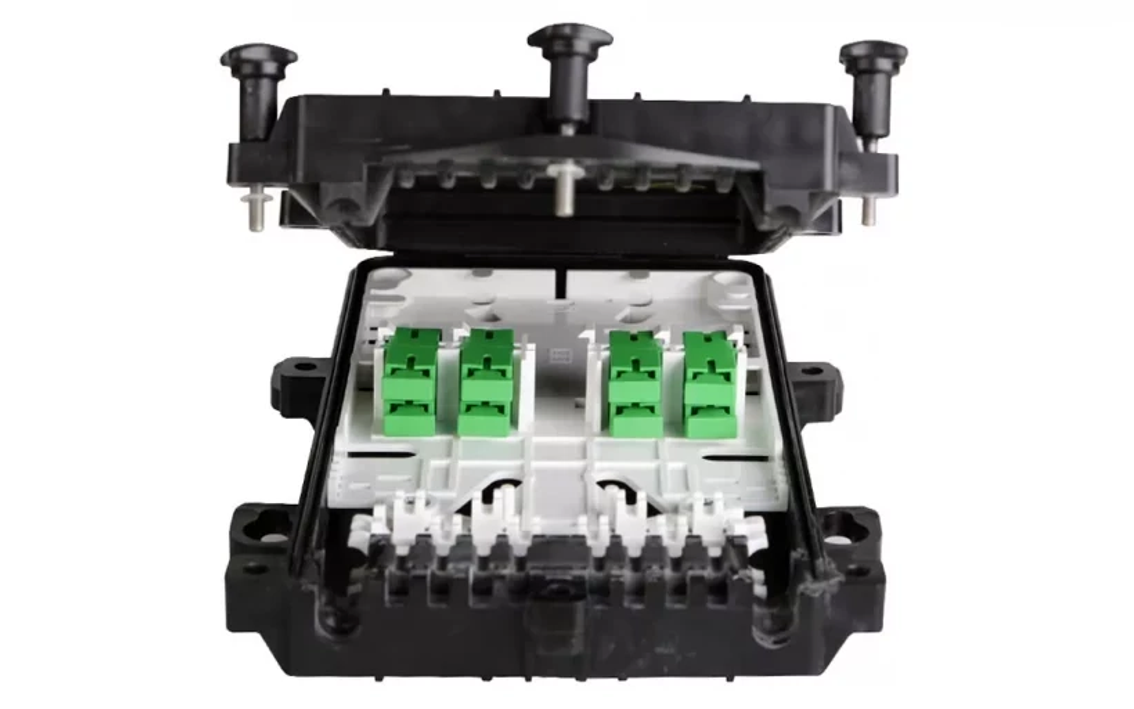

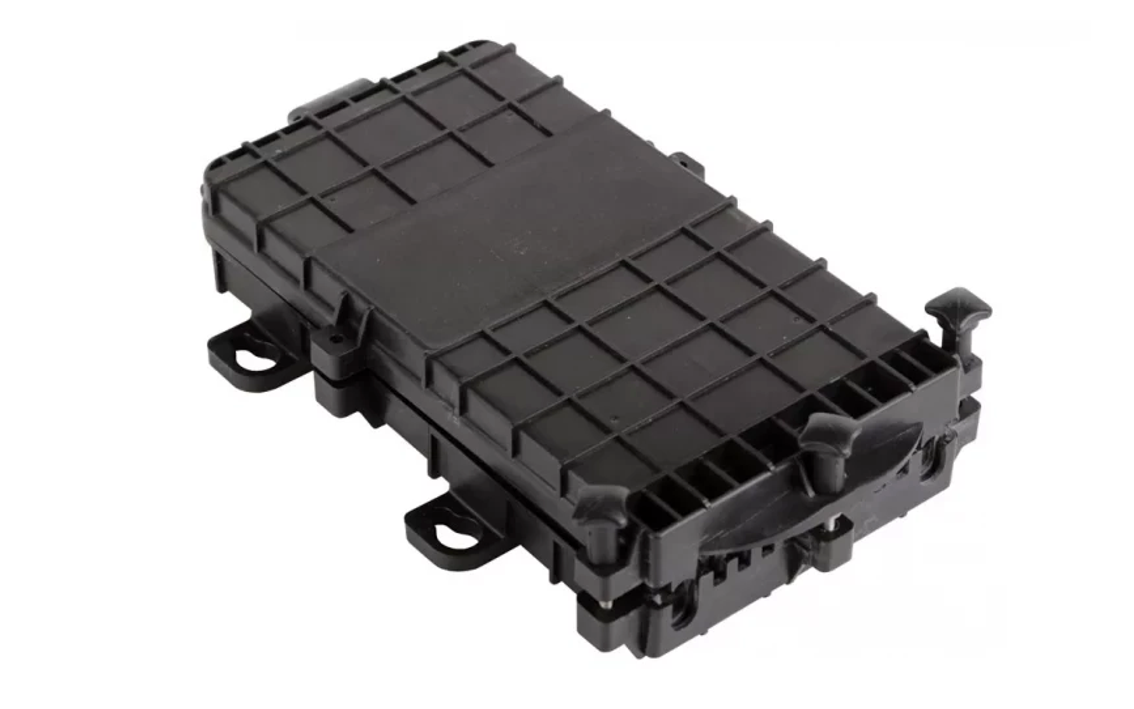

Муфта представляет собой малогабаритный герметичный контейнер прямоугольной формы. Внутри контейнера установлена съёмная монтажная панель (вставка), с тыльной стороны которой вмонтированы два ложемента для размещения сростков ОВ, защищенных гильзами КДЗС 4525, а на лицевой стороне панели находятся гнёзда для установки адаптеров типа SC. На лицевой части монтажной панели расположен ложемент типа Л2-СП, на который возможно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм. Предусмотрена установка одного разветвителя РО-1х8-PLC-SM/0,9-1,0 м-SC/APC или двух разветвителей РО-1х4 -PLC -SM/0,9-1,0 м-SC/APC, оконцованных разъемами SC.

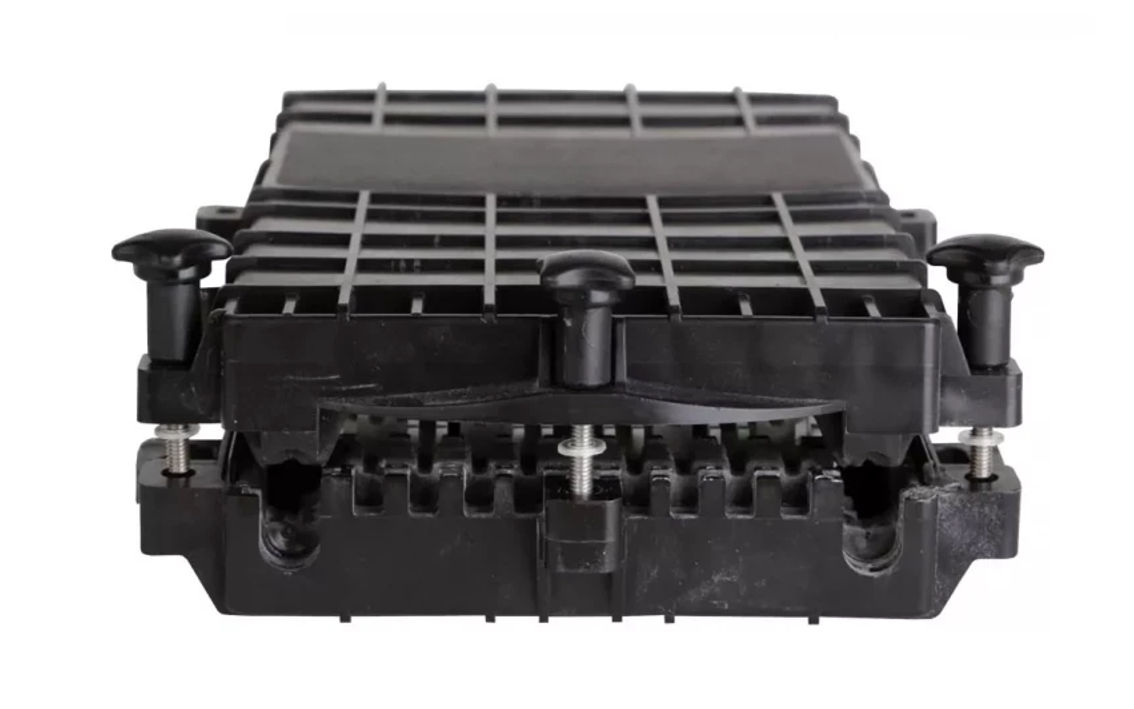

Открывание и фиксирование крышки в открытом положении достигается с помощью пластмассовой петли специальной конструкции, отлитой на корпусе муфты. Фиксация крышки и корпуса в закрытом положении осуществляется путем закручивания невыпадающих винтов и запрессованных в корпус гаек.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.

Следует учитывать, что в разделе «Характеристики» указан температурный диапазон эксплуатации муфт-кроссов без учёта характеристик устанавливаемых в них комплектующих изделий: адаптеров, пигтейлов и сплиттеров. При применении муфт-кроссов в составе с указанными комплектующими, их температурный диапазон эксплуатации может быть ограничен параметрами установленных изделий.

Комплектация

Корпус с крышкой 1 шт.
Гильзы КДЗС 4525 20 шт.
Монтажная панель (вставка) 1 шт.
Ложемент Л2-СП 1 шт.
Пинцет для укладки КДЗС 1 шт.
Адаптеры SC/APC 8 шт.
Пигтейлы SC/APC 8 шт.
Стяжки, маркеры 1 компл.
Макс. кол-во разъёмных соединений 10
Тип адаптеров SC
Макс. кол-во сварных соединений 36
Кол-во вводимых ОК:
- до 9 мм/транзит 2/1
- до 5 мм 8
Способ герметизации корпуса и вводов ОК Механический
Герметизирующий материал Эластомер
Температура эксплуатации, ºС -60…+70
Габаритные размеры:
- длина, мм 247
- ширина, мм 159
- высота, мм 46
Масса, кг 0,6
