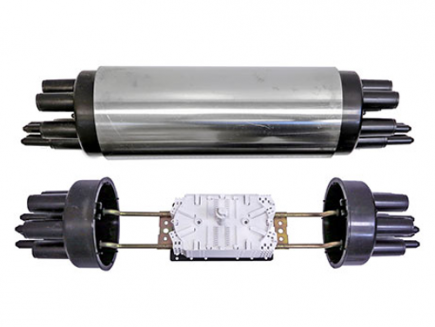

Муфта оптическая МТОК-ББ/324-4КТ3645-К, предназначена для монтажа оптических кабелей любой конструкции (кроме подводных) с количеством волокон до 324-х.
По конструкции это проходная муфта, в которой установлены два оголовника муфты МТОК-Б1. Корпус муфты изготавливается из нержавеющей стали. Внутри муфты, на металлическом кронштейне можно установить до 9 кассет типа КТ. Муфта используется, как правило, в колодцах кабельной канализации, с использованием типовых кронштейнов.
Муфта может монтироваться как проходная и как тупиковая муфта. Общее количество патрубков: 8 круглых патрубков и 2 овальных с 4-мя малыми патрубками на каждом из них. Для ввода кабелей в круглые патрубки используются специальные комплекты ввода №3 и №4. Для ввода ОК транзитной петлей используются комплекты №6 или №9.
В комплект муфты МТОК-ББ специальные комплекты для ввода ОК не входят, они подбираются и заказываются от дельно в зависимости от монтируемого кабеля. Для герметизации кабельных вводов используются термоусаживаемые трубки, входящие в комплекты для ввода ОК. Корпус муфты при новом строительстве герметизируется отрезком трубки ТУТ, а при повторной герметизации после вскрытия – термоусаживаемой манжетой.
Технические характеристики муфт типа МТОК
Наименование муфты | Ёмкость, сварных соединений в КДЗС | Макс. количество кассет | Необходи- мость кабельных вводов | Способ герметизации корпуса муфты | Габаритные размеры муфты, мм | Масса, кг | ||||
КТ | КУ | КМ | КС | длина | диаметр | |||||
МТОК-А1…77* | 216 | 6 | 4 | - | - | есть | «горячий» | 527 | 159 | 3,8 |
МТОК-А1…88* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,8 |
МТОК-А1…78* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,3 |
МТОК-Б1…44* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 523 | 159 | 4,0 |
МТОК-Б1…45* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 593 | 159 | 4,8 |
МТОК-В2 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 200 | 3,0 |
МТОК-В3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 215 | 3,0 |
МТОК-Г3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | нет | «механический» | 488 | 215 | 3,0 |
МТОК-ББ | 324 | 9 | - | 9 | - | есть | «горячий» | 720 | 160 | 4,9 |
МТОК-К6 | 108 | 3 | - | 2 | - | есть | «механический» | 378 | 188 | 1,3 |
МТОК-Л6 | 108 | 3 | - | 2 | - | нет | «механический» | 416 | 188 | 1,3 |
МТОК-М6 | 144 | 4 | - | - | - | есть | «механический» | 392 | 188 | 1,3 |
МТОК-К7 | 48 | - | - | - | 3 | есть | «механический» | 291 | 188 | 1,0 |
МТОК-Л7 | 48 | - | - | - | 3 | нет | «механический» | 324 | 188 | 1,0 |
Экплуатационные параметры
Температура эксплуатации, 0С | от -60 до +70 |
Относительная влажность(среднегодовое значение), % | до 100 |
Усилие сдавливания, кН/100 мм | 10 |
Стойкость к удару, Н*м (Дж) | 10 |
