Кол-во сварных соединений | 144 |
Тип кассет | КВ-2445 |
Макс. кол-во кассет | 6 |
Кол-во вводов: | |
- круглый ступенчатый, до 20 мм | 2 |

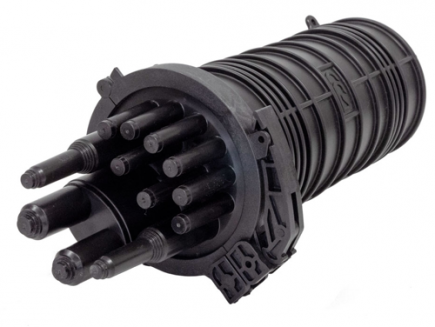

Муфта оптическая стандартного размера МТОК-Г3/144-1КВ2445-К транзит (1 кассета) предназначена для монтажа городских и подвесных оптических кабелей как с бронёй из гофрированной стальной ленты, так и без брони. Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. На овальном патрубке имеются четыре малых патрубка, которые можно использовать для ОК диаметром до 10 мм. Для ввода транзитной петли малые патрубки срезаются, и используются комплекты ввода №6.
Оснащена ступенчатыми патрубками, узкие участки которых специально предназначены для ввода кабелей малого диаметра, например, для прокладки в защитных полиэтиленовых трубах (ЗПТ), самонесущих ОК и подвесных ОК типа «восьмёрка». На таких кабелях, как правило, продольная герметизация в муфтах не выполняется, т.к. она гарантируется конструкцией кабеля. Конструкция корпуса МТОК-Г3 позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. Муфта имеет: 2 круглых патрубка с внутренним диаметром 20 мм, 4 круглых патрубка 16 мм и один овальный патрубок с установленными на нем 4-мя малыми патрубками диаметром 10 мм. Одновременно в муфту МТОК-Г3 можно ввести 10 различных ОК, при этом если круглые патрубки использовать для ввода 2-х ОК малого диаметра, то общее количество вводимых кабелей увеличится до 16-ти. Конструкция МТОК-Г3 позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК.
Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 6-ти кассет типа КТ. При этом с нижней стороны к кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей. Для увеличения емкости муфты МТОК-Г3 используется другой кронштейн с установкой до 8-ми кассет типа КТ. При этом емкость муфты составит 288 ОВ без возможности выкладки запаса модулей.
Технические характеристики муфт типа МТОК
Наименование муфты | Ёмкость, сварных соединений в КДЗС | Макс. количество кассет | Необходи- мость кабельных вводов | Способ герметизации корпуса муфты | Габаритные размеры муфты, мм | Масса, кг | ||||
КТ | КУ | КМ | КС | длина | диаметр | |||||
МТОК-А1…77* | 216 | 6 | 4 | - | - | есть | «горячий» | 527 | 159 | 3,8 |
МТОК-А1…88* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,8 |
МТОК-А1…78* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,3 |
МТОК-Б1…44* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 523 | 159 | 4,0 |
МТОК-Б1…45* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 593 | 159 | 4,8 |
МТОК-В2 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 200 | 3,0 |
МТОК-В3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 215 | 3,0 |
МТОК-Г3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | нет | «механический» | 488 | 215 | 3,0 |
МТОК-ББ | 324 | 9 | - | 9 | - | есть | «горячий» | 720 | 160 | 4,9 |
МТОК-К6 | 108 | 3 | - | 2 | - | есть | «механический» | 378 | 188 | 1,3 |
МТОК-Л6 | 108 | 3 | - | 2 | - | нет | «механический» | 416 | 188 | 1,3 |
МТОК-М6 | 144 | 4 | - | - | - | есть | «механический» | 392 | 188 | 1,3 |
МТОК-К7 | 48 | - | - | - | 3 | есть | «механический» | 291 | 188 | 1,0 |
МТОК-Л7 | 48 | - | - | - | 3 | нет | «механический» | 324 | 188 | 1,0 |
Экплуатационные параметры
Температура эксплуатации, 0С | от -60 до +70 |
Относительная влажность(среднегодовое значение), % | до 100 |
Усилие сдавливания, кН/100 мм | 10 |
Стойкость к удару, Н*м (Дж) | 10 |
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КТ-3645 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
Трубка ТУТ 19/5 для круглых вводов ОК | 2 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Кол-во сварных соединений | 144 |
Тип кассет | КВ-2445 |
Макс. кол-во кассет | 6 |
Кол-во вводов: | |
- круглый ступенчатый, до 20 мм | 2 |
- круглый ступенчатый, до 16 мм | 4 |
- овальный, до 10 мм/до 25 мм/транзит | 4/2/1 |
Герметизация корпуса | Хомут |
Герметизация вводов | ТУТ |
Температура эксплуатации ºС | -60...+70 |
Габаритные размеры, мм: | |
- длина | 488 |
- диаметр | 215 |
Масса, кг | 3 |
