Многопарный кабель на основе витой пары, категории 5 применяется для организации магистральных кабельных сегментов со скоростью передачи данных до 100Мбит/c. Также может быть использован для передачи аналоговой информации.

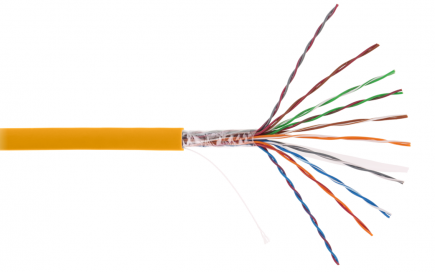

Кабель EC-UU010-5-LSZH-OR-3 содержит 10 пар витых медных проводников, выполнен в неэкранированном исполнении, соответствует категории 5 и предназначен для внутренней прокладки. Внешняя оболочка изготавливается из LSZH-компаунда, малодымного и не выделяющего ядовитых соединений в процессе горения.
Поставляется на фанерных барабанах, гарантирующих сохранность при транспортировке, постоянство характеристик и удобство работы при размотке и монтаже. Размер бухты - 305 метров.
Технические характеристики
Категория | 5 |
Полоса пропускания, МГц | 100 |
Тип | UTP |
Количество пар | 4 |
Материал проводников | Медь |
Тип проводников | Одножильный |
Диаметр проводников, мм | 0,47 |
Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
Толщина изоляции проводников, мм | 0,19 |
Внешний диаметр изоляции проводников, мм | 0,85 |
Материал внешней оболочки | Компаунд, не содержащий галогенов (LSZH) |
Применение | Для внутренней прокладки |
Толщина оболочки, мм | 0,8 |
Внешний диаметр оболочки (проводники/трос), мм | 7,5 |
Цвет оболочки | Оранжевый |
Защитная пленка | Полиэстер (PET) |
Разрывная нить | Есть |
Погонная масса, кг/км | 65,5 |
Радиус изгиба при прокладке, D | Не менее 8 |
Радиус изгиба при эксплуатации, D | Не менее 6 |
Растягивающее усилие, H | Не более 100 |
Прочность на разрыв, H | Не более 500 |
Волновое сопротивление, Ом | 100±15 |
Погонное сопротивление по постоянному току, Ом/км | 115 |
Соответствие стандартам | ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
