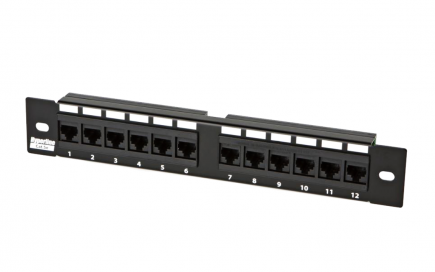

Патч-панель 10", уст. размер 254 мм, 12 портов RJ-45, категория 5e, Dual IDC

Патч-панель, она же коммутационная панель представляет собой панель с 12 гнездами RJ-45, расположенными на лицевой стороне панели, и контактами, предназначенными для фиксированного соединения с кабелями, на тыльной стороне. Самая распространенная в телекоммуникациях патч-панель – это фиксированная коммутационная панель для стандартных информационных шкафов. Патч-Панель 10" 12 гнезд Cаt.5e выполнена с однотипными разъемами – неэкранированными RJ-45 разъемами для кабелей категории 5е. Для фиксированного соединения с кабелями используются IDC-разъемы.

• Уменьшенный размер для монтажа в настенные 10" шкафы
• Позволяет подключать одножильный кабель диаметром 22-26 AWG
• Высота 1U

Материалы

• Корпус: ABS 94V-0
• IDC: PC UL94V-0
• PCB: FR-4 толщина 1.6 мм, 2 слоя
• PCB разъем: стекловолокно PBT UL94V-0 толщиной 0.35 мм, напыление контактов - фосфористая бронза с позолотой
• Металлический корпус: толщина металла 1.6 мм

Особенности конструкции

• Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
• Цветовая кодировка проводников в соответствии с T568B и T568A
• Цифровая маркировка портов с лицевой стороны панели
• Площадки для дополнительной маркировки
• Цветовая и цифровая маркировка контактов с обратной стороны панели
• Наилучшее соединение при использовании патч-кордов Hyperline
• Для заделки кабеля применяется ударный инструмент 110 типа

Электрические характеристики

• В соответствии UL 1863
• Сила тока: 1.5 А максимум
• Напряжение: 150 В
• Контактное сопротивление: 20 мOм
• Сопротивление изоляции: 500 МОм
• Напряжение диэлектрика: 1000 В переменный ток RMS, 60 Гц/1 мин

Комплект поставки

• Патч-панель Hyperline
• Пластиковые стяжки для кабеля
