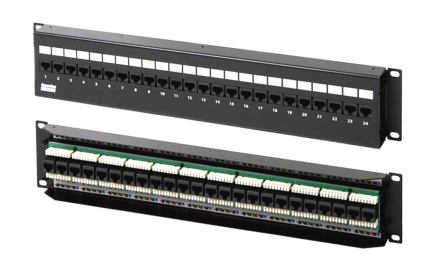

PPW-24-8P8C-C5e-FR Патч-панель настенная c передним монтажом, 24 порта RJ-45(8P8C), категория 5e, патч-панель, она же коммутационная панель представляет собой панель с 24 гнездами RJ-45, расположенными на лицевой стороне панели, и контактами, предназначенными для фиксированного соединения с кабелями, на тыльной стороне. Самая распространенная в телекоммуникациях патч-панель – это фиксированная коммутационная панель для стандартных информационных шкафов. Патч-Панель 24 гнезд Cаt.5e выполнена с однотипными разъемами – неэкранированными RJ-45 разъемами для кабелей категории 5е. Для фиксированного соединения с кабелями используются IDC-разъемы.
- Гладкая обратная сторона панели для удобного монтажа на стену
- Подключение одножильного кабеля диаметром 22-26 AWG
- Высота 1 U
- Горизонтальный тип заделки
Материалы
- IDC: PC UL94V-0
- PCB: FR-4 толщина 1.6 мм, 2 слоя
- PCB разъем: стекловолокно PBT UL94V-0 толщиной 0.35 мм, напыление контактов - фосфористая бронза с позолотой
- Металлический корпус: толщина металла 1.2 мм
Особенности конструкции
- Соответствует ANSI/TIA/EIA-568-B.2 Category 5е
- Современный дизайн и простота установки
- Цветовая кодировка проводников в соответствии с T568B и T568A
- Цветовая и цифровая маркировка контактов на лицевой стороне панели
- Цифровая маркировка портов на крышке
- Площадки для дополнительной маркировки на крышке
- Наилучшее соединение при использовании патч-кордов Hyperline
- Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи
- Для заделки кабеля применяется ударный инструмент 110 типа
Электрические характеристики
- В соответствии UL 1863
- Сила тока: 1.5 А максимум
- Напряжение: 150 В
- Контактное сопротивление: 20 мOм
- Сопротивление изоляции: 500 МОм
- Напряжение диэлектрика: 1000 В переменный ток RMS, 60 Гц/1 мин
Комплект поставки
- Патч-панель Hyperline
- Пластиковые стяжки для кабеля
