Муфта МОПГ-М-2/64-4КС1645-К

Муфта МОПГ-М-2/64-4КС1645-К
Муфта МОПГ-М-2/64-4КС1645-К
Муфта МОПГ-М-2/64-4КС1645-К
Муфта МОПГ-М-2/64-4КС1645-К
Муфта МОПГ-М-2/64-4КС1645-К
Артикул: 130107-00006
Гарантия: 12 мес.
в наличии
19 494.00 руб./шт Цена включает НДС 20%
Запросить специальную цену
Количество:
Если Вы заметили ошибку на сайте, выделите ее и нажмите Ctrl+Enter.
Описание
Характеристики
Инструкции



Муфта МОПГ-М-2/64-4КС1645-К, отличается компактными габаритами и предназначена для прямого и разветвительного сращивания строительных длин оптических кабелей типа ОКГТ, встроенных в грозозащитные тросы ЛЭП, а также самонесущих диэлектрических оптических кабелей с броней из арамидных нитей или стеклопластиковых прутков, используемых в качестве ответвляющихся.

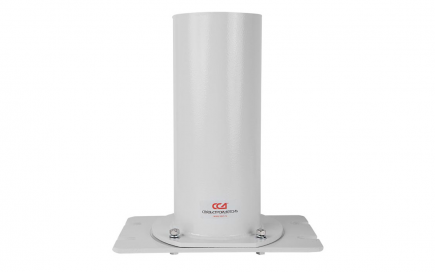

Корпус муфты полностью металлический. Способ герметизации корпуса механический при помощи эластичной кольцевой прокладки и четырех затяжных болтов крепления кожуха к оголовнику.

В муфту можно ввести до трёх оптических кабелей. Для ввода кабелей в муфту используются специальные кабельные вводы, устанавливаемые в отверстия оголовника. Комплекты кабельных вводов подбираются в зависимости от конструкции и диаметра кабелей. Неиспользуемый порт ввода закрывается заглушкой. Герметизация мест установки корпусов кабельных вводов и заглушек осуществляется с помощью эластичных кольцевых прокладок. В комплект поставки муфты входит одна заглушка. Комплекты кабельных вводов в комплекты поставки не входят и приобретаются отдельно.

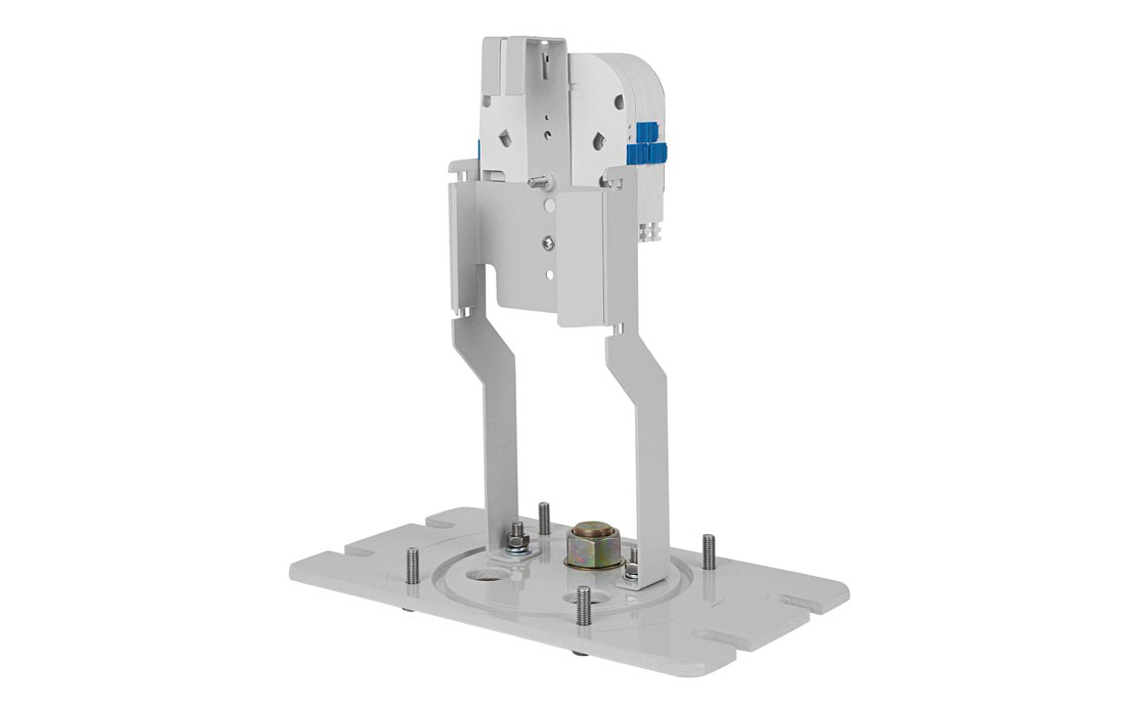

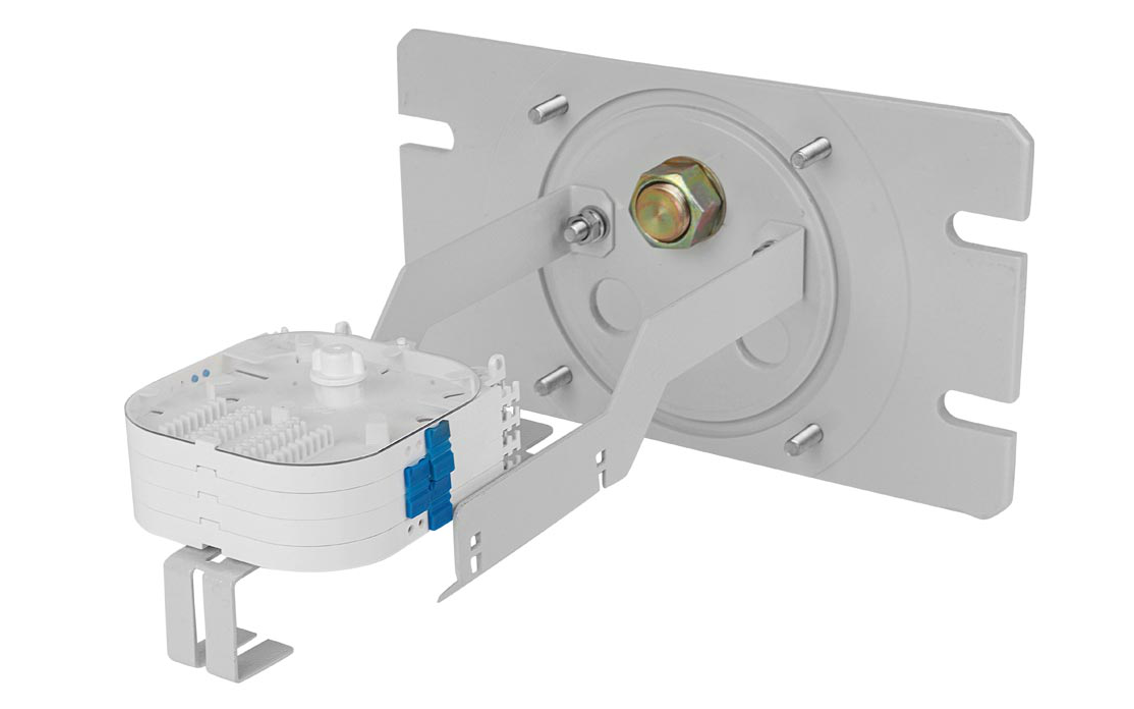

В муфту МОПГ-М-2/64 можно установить до 4 кассет КС-1645 с ложементом для укладки гильз КДЗС-4525 (длина 45 мм, диаметр 2,5 мм после усадки). Максимальная ёмкость муфты 64 сростка ОВ.

Для установки муфт на опорах ЛЭП используют специальные кронштейны и барабаны шлейфовые вращающейся конструкции для размещения технологического запаса ОКГТ и ответвительного диэлектрического кабеля.

Муфты МОПГ-М прошли испытания по действующим отраслевым программам и методикам вместе с кабелями типов ОКГТ-Ц (с центральной трубкой) и ОКГТ-С (стальной модуль в повиве) и приняты к эксплуатации на воздушных линиях электропередачи ОАО “Россети”.





Макс. число соединений ОВ, шт. 64
Макс. наружный диаметр ОК, встроенного в грозотрос, мм 20
Макс. наружный диаметр подвесного самонесущего ОК, мм 22
Мин. наружный диаметр ОКГТ, мм 9
Макс. кол-во вводимых ОК, шт. 3
Макс. кол-во кассет типа КС-1645, шт. 4
Температура эксплуатации, °С от -60 до +70
Относительная влажность (среднегодовое значение), % 80
Габаритные размеры, мм:
- длина 295
- ширина 170
- высота 330
Масса, кг 4,2

Размещенная на данном сайте справочная информация о товарах не является офертой, наличие и стоимость оборудования необходимо уточнить у менеджеров ООО "ОптКом".

Производитель оставляет за собой право изменять внешний вид, технические характеристики и комплектацию без уведомления.
