Кол-во сварных соединений | 252 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет | 7 |
Кол-во вводов, сторона 1: | |
- до 17 мм | 2 |

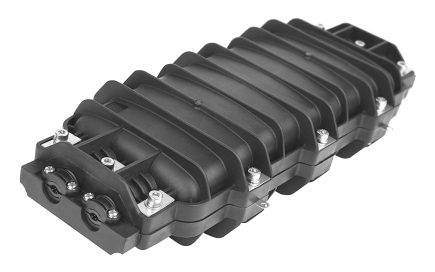

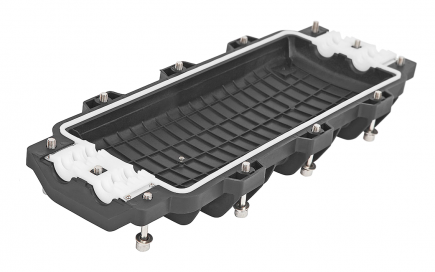

Муфта оптическая МОГ-СПЛИТ/252-22-1КТ3645 предназначена для эксплуатации в городских условиях. Может устанавливаться в кабельной канализации, коллекторах, в подвалах и на чердаках зданий. Корпус муфты – разъемный из двух половин, герметичность обеспечивается прокладками из специального материала. При закрытии муфты полукорпуса стягиваются болтами из нержавеющей стали.
Никакие дополнительные материалы (ленты, мастики, термоусаживаемые изделия) для герметизации не требуются.

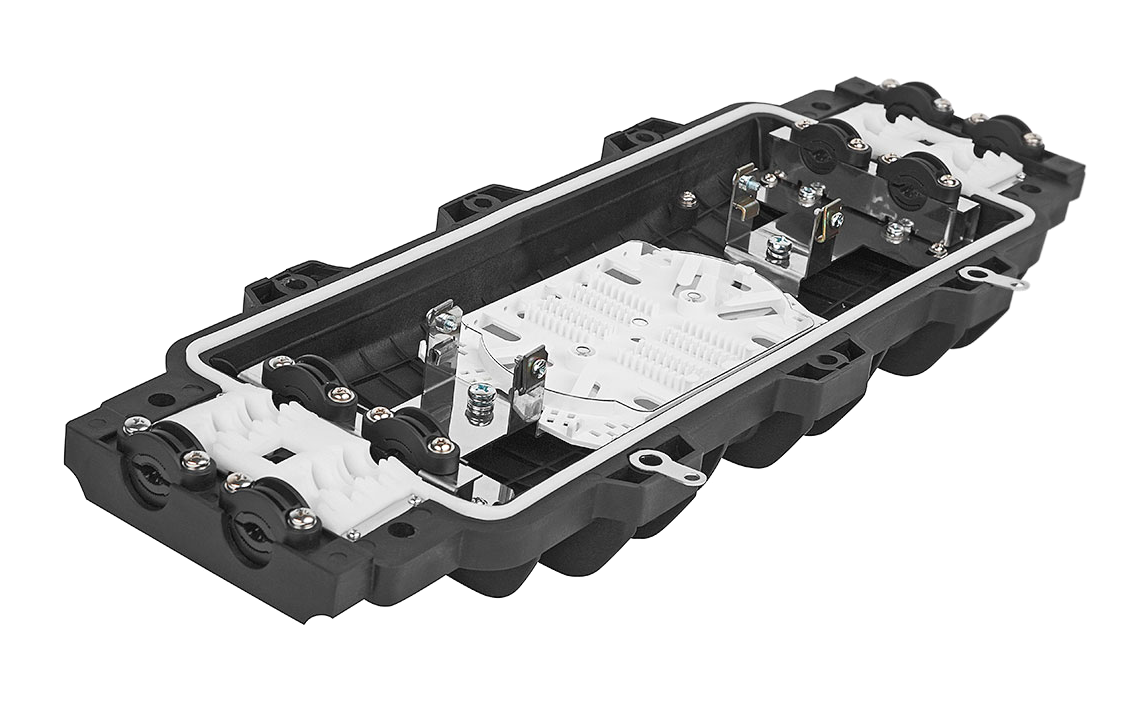

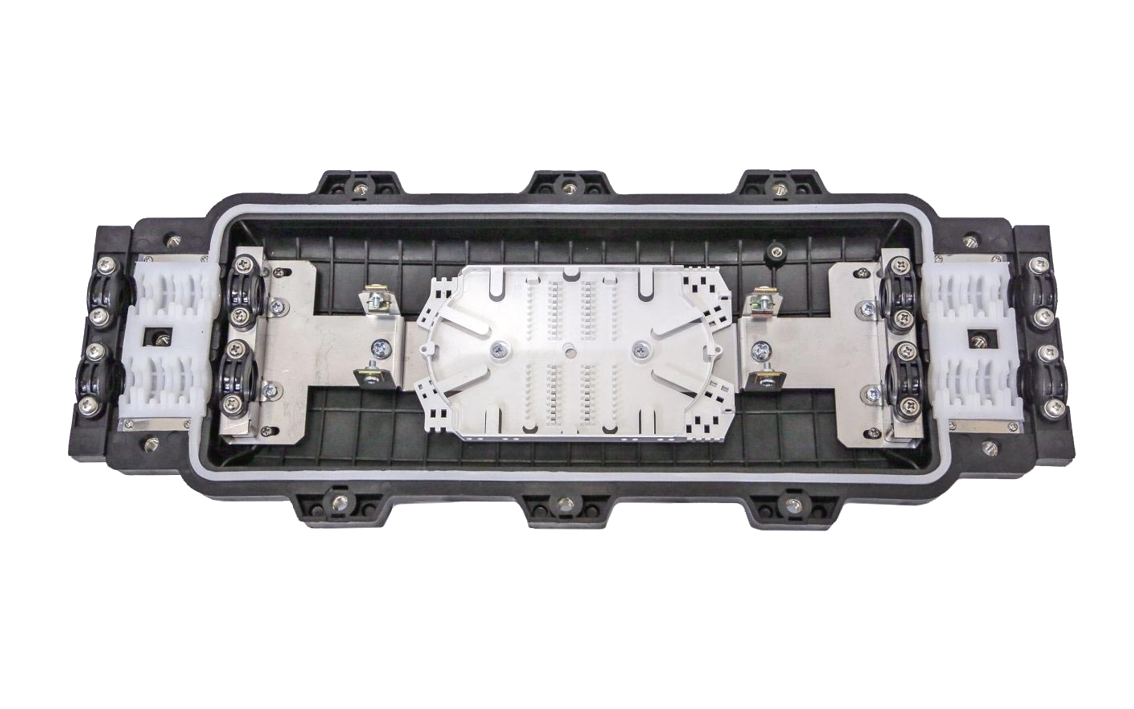

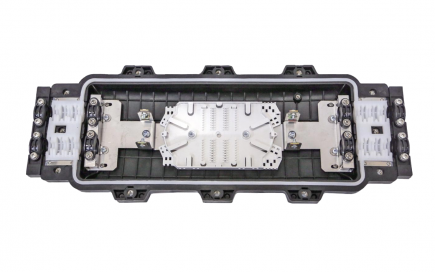

Внутри корпуса установлен лоток из нержавеющей стали,на котором размещаются кассеты типа КТ-3645 и узлы крепления кабелей и их центральных силовых элементов.Кабели дополнительно фиксируются на нижнем полукорпусе муфты винтовыми зажимами. Металлические элементы кабелей соединяются перемычками.
Муфта допускает ввод до 4 кабелей диаметром от 8 до 17 мм с произвольной конфигурацией их соединения (проходная, тупиковая, разветвительная 1х2 или 2х2). В неиспользуемые кабельные вводы устанавливаются заглушки, входящие в комплект. При организации отводов от магистрального кабеля внутри муфы может укладываться неразрезанная петля транзитных волокон.

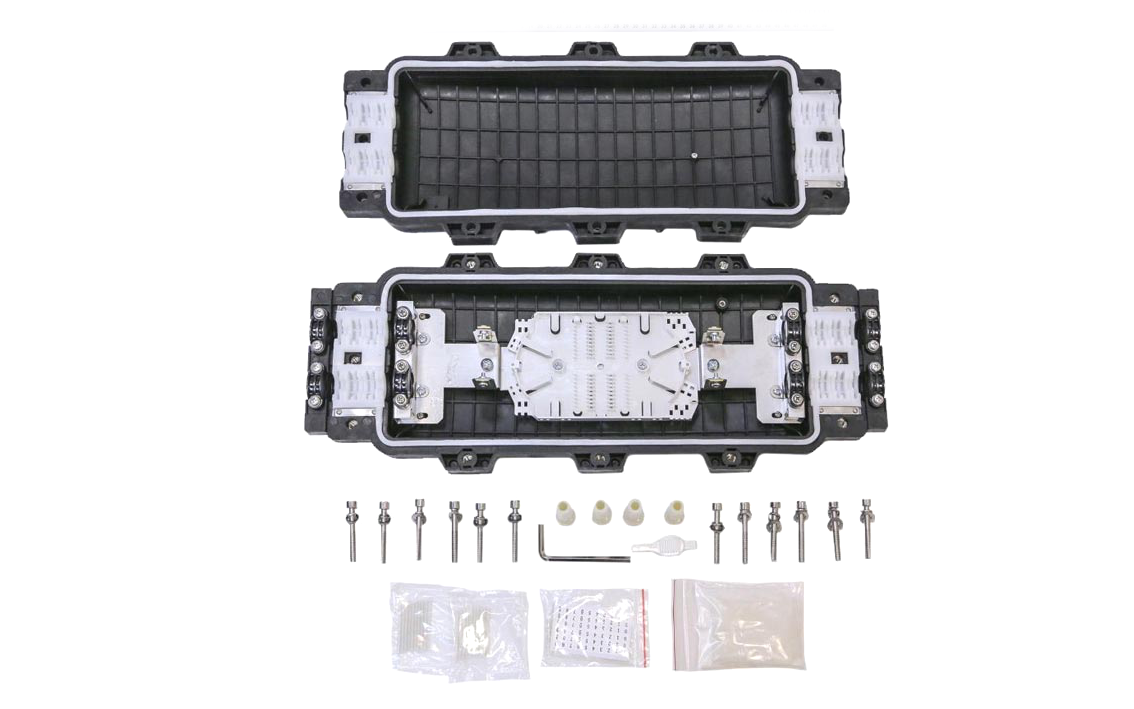

Корпус (полукорпуса, прокладка, болты) | 1 шт. |
Кассета КТ-3645 | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Заглушка кабельного ввода | 4 шт. |
Ключ шестигранный | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
Примечание: В базовом комплекте муфты МОГ-С, МОГ-У и МОГ-Т поставляются с одной кассетой К48-4525 (по желанию заказчика муфты могут комплектоваться другими типами кассет: К24-4525 или К32-6030). В базовом комплекте муфта МОГ-СПЛИТ поставляется с одной кассетой типа КТ-3645.
МОГ-С | МОГ-У | МОГ-Т | МОГ-СПЛИТ | |
Тип муфты | проходная | тупиковая | разъёмная | |
Максимальное количество кассет | К24-4525 – 4 шт. | КТ-3645 – 7 шт. | ||
К48-4525 – 3 шт. | ||||
Ёмкость муфты | К24-4525 – 96 ОВ | 252 ОВ | ||
К48-4525 – 144 ОВ | ||||
Температура эксплуатации, °С | От -40 до +70 | |||
Относительная влажность, % | До 100 | |||
Усилие сдавливания, кН/100мм | 10 | |||
Ударопрочность, Н·м (Дж) | 10 | |||
Макс. габаритные размеры: - диаметр, мм - длина, мм | 90 1148 | 90 920 | 90 700 | 535х210х105 (ДхШхВ) |
Масса, кг | 2,3 | 2,2 | 1,7 | 4,2 |
Кол-во сварных соединений | 252 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет | 7 |
Кол-во вводов, сторона 1: | |
- до 17 мм | 2 |
Кол-во вводов, сторона 2: | |
- до 17 мм | 2 |
Герметизация корпуса | Силикон |
Герметизация вводов | Силикон |
Температура эксплуатации, ºС | -40...+50 |
Габаритные размеры, мм: | |
- длина | 535 |
- ширина | 210 |
- высота | 105 |
Масса, кг | 3,4 |
