Комплект кассеты КТ-3645 (стяжки, маркеры, КДЗС 40 шт, поворотный кронштейн)
| Наименование | Размеры, мм | Ёмкость кассеты, ОВ | Используемый ложемент | Тип соединителя |
Радиус изгиба ОВ, мм |
||
| длина | ширина | высота | |||||
| КТ-3645 | 180 | 103 |
9,2 |
36 |
Литой с корпусом | ССД КДЗС 4025 | не менее 30 |
| КУ-3260 | 195 | 126 | 11,5 |
32 |
Л16-6030 – 2 шт. | КДЗС 6030 | не менее 30 |
| КУ-3645 | 195 | 126 | 11,5 |
36 |
Л18-4525 – 2 шт. | ССД КДЗС 4025 | не менее 30 |

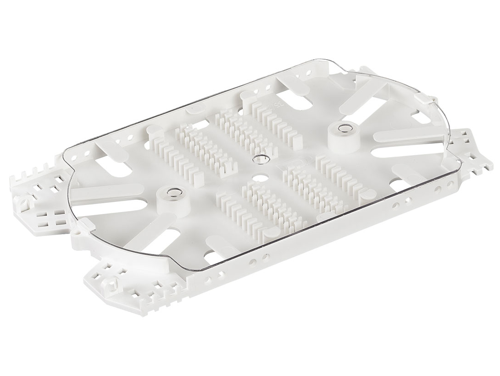

Кассета КТ-3645 рассчитана на использование компактных гильз КДЗС. Ложементы для гильз встроены в корпус кассеты, благодаря чему удалось уменьшить её габаритные размеры и разместить в типовых корпусах муфт типа МТОК большее количество кассет, увеличивая ёмкость каждой муфты более чем в два раза.
Кассета КТ позволяет в муфтах МТОК обеспечить перелистывание кассет с помощью «кронштейнов поворотных» и фиксирование с помощью держателя кассет, вставляемого в специальные гнезда оголовников. Конструкция кассеты и поворотного кронштейна кассеты КТ обеспечивает равномерный изгиб модулей при перелистывании кассет. При этом модули заводятся напрямую на кассету без использования транспортных трубок.
Комплектация
- Кассета КТ-3645 - 1 шт.
- Поворотный кронштейн - 1 шт.
- Стяжки - 10 шт.
- Маркеры 0-9 - 1 шт.
- КДЗС 4525 - 40 шт.
- Петли для кассет - 4 шт.
- Пинцет - 1 шт.
Данные для заказа
| Номенкл. № |
Наименование |
| 130102-00026 | Комплект кассеты К32-6030 (стяжки, маркеры, КДЗС 40шт.) |
| 130102-00024 | Комплект кассеты К24-4525 (стяжки, маркеры, КДЗС 30шт.) |
| 130102-00025 | Комплект кассеты К48-4525 (стяжки, маркеры, КДЗС 50шт.) |
| 130106-00103 | Комплект кассеты КТ-3645 (стяжки, маркеры, КДЗС 40шт.) |
| 130106-00110 | Комплект кассеты КУ-3260 (стяжки, маркеры, КДЗС 40шт.) |
| 130106-00111 | Комплект кассеты КУ-3645 (стяжки, маркеры, КДЗС 40шт.) |
| 130106-00112 | Комплект кассеты КМ-2460 (стяжки, маркеры, КДЗС 30шт.) |
| 130106-00440 | Комплект кассеты КМ-3245 (стяжки, маркеры, КДЗС 40 шт.) |
| 130106-00429 | Комплект кассеты КС-1645 (стяжки, маркеры, КДЗС 20 шт.) |
| 130106-00420 | Комплект кассеты КМ-20РС (стяжки, маркеры) |
| 130106-00431 | Комплект кассеты КС-10РС (стяжки, маркеры) |
| Наименование | Размеры, мм | Ёмкость кассеты, ОВ | Используемый ложемент | Тип соединителя |
Радиус изгиба ОВ, мм |
||
| длина | ширина | высота | |||||
| КТ-3645 | 180 | 103 |
9,2 |
36 |
Литой с корпусом | ССД КДЗС 4025 | не менее 30 |
| КУ-3260 | 195 | 126 | 11,5 |
32 |
Л16-6030 – 2 шт. | КДЗС 6030 | не менее 30 |
| КУ-3645 | 195 | 126 | 11,5 |
36 |
Л18-4525 – 2 шт. | ССД КДЗС 4025 | не менее 30 |
| КМ-2460 | 196 | 102 |
9,2 |
24 |
Л12-6030 – 2 шт. | КДЗС 6030 | не менее 30 |
| КМ-3245 | 196 | 102 |
9,2 |
32 |
Л16-4525 – 2 шт. | ССД КДЗС 4025 | не менее 30 |
| КМ-20РС | 196 | 102 |
9.2 |
20* |
Л10-РС |
RECORDsplice | Не менее 30 |
| КС-1645 | 122 | 105 |
9.2 |
16 |
Л16-4525 | ССД КДЗС 4025 | Не менее 30 |
| КС-10РС | 122 | 105 |
9.2 |
10** |
Л10-РС |
RECORDsplice | Не менее 30 |
