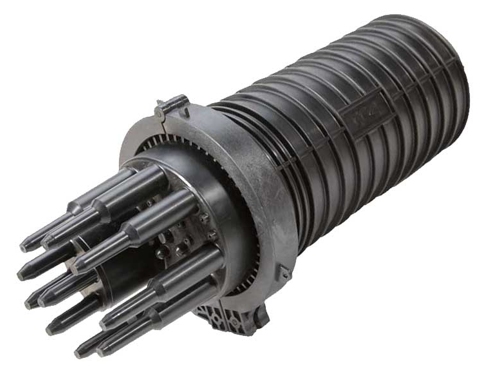

Муфта МТОК-Г3/216-1КТ3645-К (фиксация ОК с помощью ТУТ)

Муфта  оптическая стандартного размера МТОК-Г3/216-1КТ3645-К транзит (1 кассета) предназначена для монтажа городских и подвесных оптических кабелей как с бронёй из гофрированной стальной ленты, так и без брони. Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. На овальном патрубке имеются четыре малых патрубка, которые можно использовать для ОК диаметром до 10 мм. Для ввода транзитной петли малые патрубки срезаются, и используются комплекты ввода №6.

Оснащена ступенчатыми патрубками, узкие участки которых специально предназначены для ввода кабелей малого диаметра, например, для прокладки в защитных полиэтиленовых трубах (ЗПТ), самонесущих ОК и подвесных ОК типа «восьмёрка». На таких кабелях, как правило, продольная герметизация в муфтах не выполняется, т.к. она гарантируется конструкцией кабеля. Конструкция корпуса МТОК-Г3 позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. Муфта имеет: 2 круглых патрубка с внутренним диаметром 20 мм, 4 круглых патрубка 16 мм и один овальный патрубок с установленными на нем 4-мя малыми патрубками диаметром 10 мм. Одновременно в муфту МТОК-Г3 можно ввести 10 различных ОК, при этом если круглые патрубки использовать для ввода 2-х ОК малого диаметра, то общее количество вводимых кабелей увеличится до 16-ти. Конструкция МТОК-Г3 позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК.

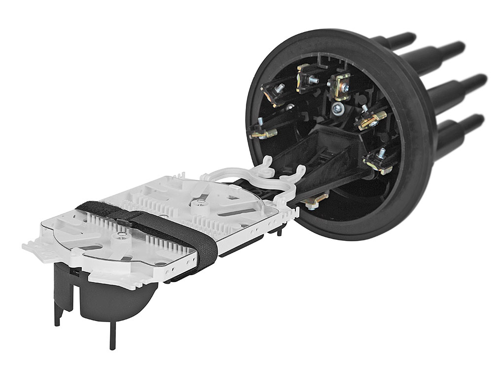

Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 6-ти кассет типа КТ. При этом с нижней стороны к кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей. Для увеличения емкости муфты МТОК-Г3 используется другой кронштейн с установкой до 8-ми кассет типа КТ. При этом емкость муфты составит 288 ОВ без возможности выкладки запаса модулей.

Технические характеристики муфт типа МТОК

Экплуатационные параметры
