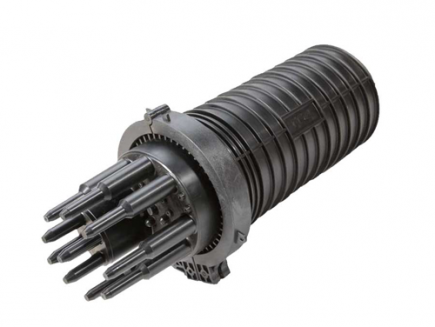

Муфта МТОК-В3/288-8КТ3645-К (любой тип кабеля)
| Кол-во сварных соединений | 288 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 8 |
| Кол-во вводов: | |
| - круглый, до 22 мм | 4 |
Муфта оптическая МТОК-В3/288-8КТ3645-К, предназначена для монтажа оптических кабелей любой конструкции (кроме подводных).
Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. На овальном патрубке имеются четыре малых патрубка, которые можно использовать для вывода из муфты проводов заземления. Для ввода транзитной петли малые патрубки срезаются и используется комплект ввода № 9.

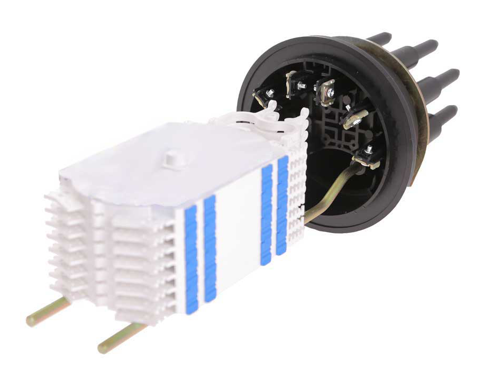

Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 6-ти кассет типа КТ. При этом с нижней стороны к данному кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей. Для увеличения емкости муфты МТОК-В3 используется другой кронштейн с установкой до 8-ми кассет типа КТ. При этом емкость муфты составит 288 ОВ без возможности выкладки запаса модулей.
В комплект универсальных муфт, в отличие от магистральных, специальные комплекты для ввода ОК не входят, они подбираются и заказываются отдельно в зависимости от монтируемого кабеля.
Технические характеристики муфт типа МТОК
| Наименование муфты |
Ёмкость, сварных соединений в КДЗС |
Макс. количество кассет |
Необходи- мость кабельных вводов |
Способ герметизации корпуса муфты | Габаритные размеры муфты, мм | Масса, кг | ||||
|
КТ |
КУ |
КМ |
КС | длина | диаметр | |||||
| МТОК-А1…77* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
527 |
159 |
3,8 |
| МТОК-А1…88* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
597 |
159 |
4,8 |
| МТОК-А1…78* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
597 |
159 |
4,3 |
| МТОК-Б1…44* | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«горячий» |
523 |
159 |
4,0 |
| МТОК-Б1…45* | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«горячий» |
593 |
159 |
4,8 |
| МТОК-В2 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«механический» |
494 |
200 |
3,0 |
| МТОК-В3 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«механический» |
494 |
215 |
3,0 |
| МТОК-Г3 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
нет |
«механический» |
488 |
215 |
3,0 |
| МТОК-ББ |
324 |
9 |
- |
9 |
- |
есть |
«горячий» |
720 |
160 |
4,9 |
| МТОК-К6 |
108 |
3 |
- |
2 |
- |
есть |
«механический» |
378 |
188 |
1,3 |
| МТОК-Л6 |
108 |
3 |
- |
2 |
- |
нет |
«механический» |
416 |
188 |
1,3 |
| МТОК-М6 |
144 |
4 |
- |
- |
- |
есть |
«механический» |
392 |
188 |
1,3 |
| МТОК-К7 |
48 |
- |
- |
- |
3 |
есть |
«механический» |
291 |
188 |
1,0 |
| МТОК-Л7 |
48 |
- |
- |
- |
3 |
нет |
«механический» |
324 |
188 |
1,0 |
Экплуатационные параметры
| Температура эксплуатации, 0С | от -60 до +70 |
| Относительная влажность(среднегодовое значение), % |
до 100 |
| Усилие сдавливания, кН/100 мм |
10 |
| Стойкость к удару, Н*м (Дж) |
10 |
Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 | 8 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
| Кол-во сварных соединений | 288 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет | 8 |
| Кол-во вводов: | |
| - круглый, до 22 мм | 4 |
| - овальный, до 10 мм/до 25 мм | 4/2 |
| Возможность транзита | нет |
| Герметизация корпуса | Хомут |
| Герметизация вводов | Спецвводы |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| - длина, мм | 494 |
| - диаметр, мм | 215 |
| Масса, кг | 2,8 |
