Кол-во сварных соединений: | |
- без транзитной петли | 108 |
- с транзитной петлей | 72 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет: |

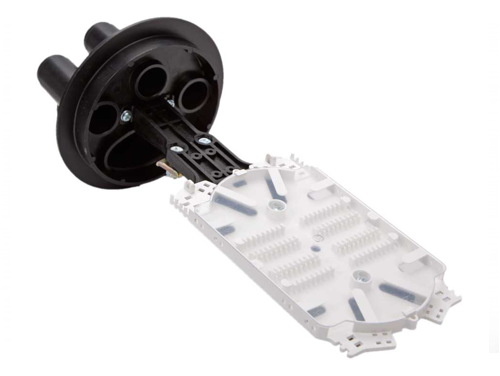

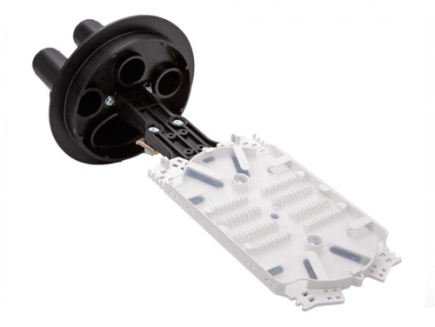

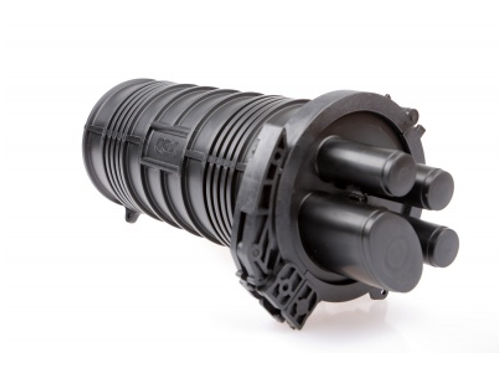

Mалогабаритная оптическая муфта МТОК-К6/108-1КТ3645-К транзит, предназначена для монтажа ОК любой конструкции (кроме подводных). Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. Рекомендуется для размещения в колодцах, в технических помещениях, в подземных контейнерах и на опорах.
В комплект универсальных муфт, в отличие от магистральных, специальные комплекты для ввода ОК не входят, они подбираются и заказываются отдельно в зависимости от монтируемого кабеля. Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 3-х кассет типа КТ. При этом, если установлено до 2-х кассет, то с нижней стороны к данному кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей.
Ввод, крепление ЦСЭ и герметизация вводов кабелей осуществляется с помощью специальных кабельных вводов. Кабельные вводы следует подбирать с учетом конструкции оптического кабеля. Использование специальных вводов позволяет значительно повысить механическую надежность крепления кабеля в муфте.
Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».
Без транзитной петли и при условии ввода в круглые патрубки 2-х тонких ОК общее число вводимых в муфту кабелей может достигать 8 ОК.
В случае необходимости установки муфт на опорах или стенах предлагается дополнительно приобрести специально разработанный уникальный кронштейн для подвески. Конструкция кронштейна позволяет снимать муфту с опоры и устанавливать ее обратно без необходимости повторной фиксации или использования специального инструмента и расходных материалов в виде, например, монтажной ленты.
Технические характеристики муфт типа МТОК
Наименование муфты | Ёмкость, сварных соединений в КДЗС | Макс. количество кассет | Необходи- мость кабельных вводов | Способ герметизации корпуса муфты | Габаритные размеры муфты, мм | Масса, кг | ||||
КТ | КУ | КМ | КС | длина | диаметр | |||||
МТОК-А1…77* | 216 | 6 | 4 | - | - | есть | «горячий» | 527 | 159 | 3,8 |
МТОК-А1…88* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,8 |
МТОК-А1…78* | 216 | 6 | 4 | - | - | есть | «горячий» | 597 | 159 | 4,3 |
МТОК-Б1…44* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 523 | 159 | 4,0 |
МТОК-Б1…45* | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «горячий» | 593 | 159 | 4,8 |
МТОК-В2 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 200 | 3,0 |
МТОК-В3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | есть | «механический» | 494 | 215 | 3,0 |
МТОК-Г3 | 216, 288 | 6 или 8 | 4 | 6 или 8 | - | нет | «механический» | 488 | 215 | 3,0 |
МТОК-ББ | 324 | 9 | - | 9 | - | есть | «горячий» | 720 | 160 | 4,9 |
МТОК-К6 | 108 | 3 | - | 2 | - | есть | «механический» | 378 | 188 | 1,3 |
МТОК-Л6 | 108 | 3 | - | 2 | - | нет | «механический» | 416 | 188 | 1,3 |
МТОК-М6 | 144 | 4 | - | - | - | есть | «механический» | 392 | 188 | 1,3 |
МТОК-К7 | 48 | - | - | - | 3 | есть | «механический» | 291 | 188 | 1,0 |
МТОК-Л7 | 48 | - | - | - | 3 | нет | «механический» | 324 | 188 | 1,0 |
Экплуатационные параметры
Температура эксплуатации, 0С | от -60 до +70 |
Относительная влажность(среднегодовое значение), % | до 100 |
Усилие сдавливания, кН/100 мм | 10 |
Стойкость к удару, Н*м (Дж) | 10 |
Кол-во сварных соединений: | |
- без транзитной петли | 108 |
- с транзитной петлей | 72 |
Тип кассет | КТ-3645 |
Макс. кол-во кассет: | |
- без транзитной петли ОМ | 3 |
- с транзитной петлей ОМ | 2 |
Кол-во вводов: | |
- круглый, до 22 мм | 3 |
- овальный/до 25 мм/транзит | 2/1 |
Герметизация корпуса | Хомут |
Герметизация вводов | Спецвводы |
Температура эксплуатации, ºС | от -60 до +70 |
Габаритные размеры: | |
- длинна, мм | 378 |
- диаметр, мм | 188 |
Масса, кг | 1.4 |
Комплектация
Корпус (оголовник, кожух, хомут) | 1 шт. |
Кассета КТ-3645 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
Силикагель (пакет) | 1 шт. |
