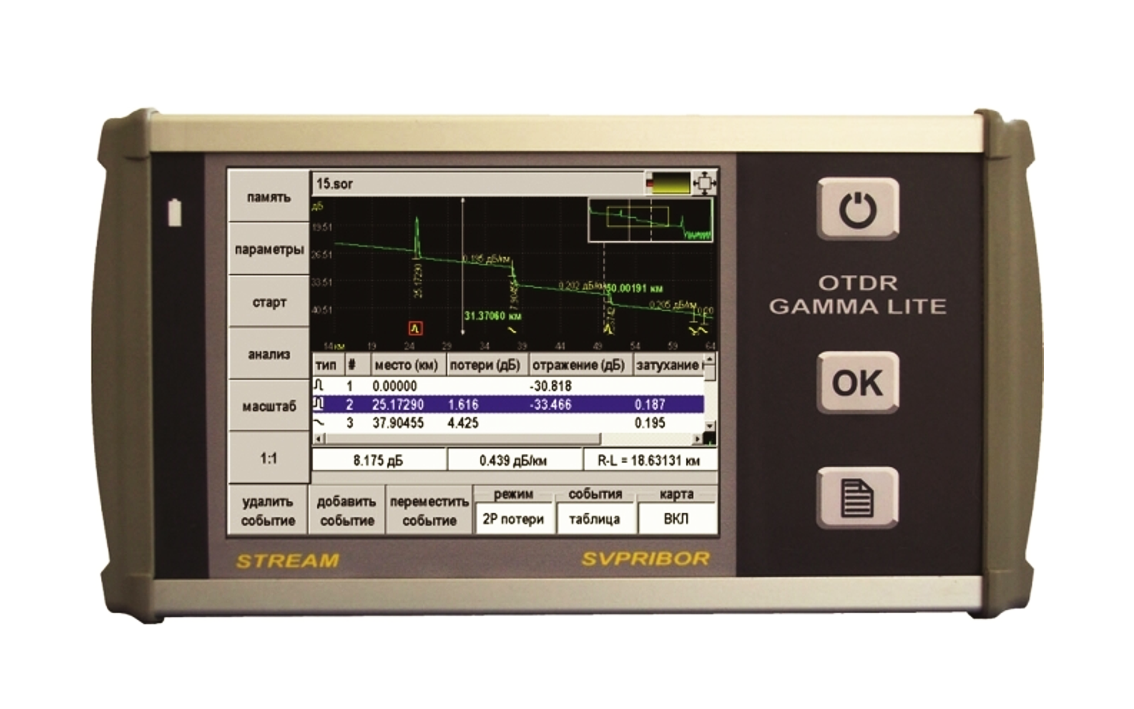

Оптический рефлектометр Гамма Лайт 1310/1550 нм (34/32 дБ)
Оптический рефлектометр Гамма Лайт служит для измерения затухания в оптических волокнах и их соединениях, определения длины волокна и расстояния до мест неоднородностей оптического кабеля в волоконно-оптических системах передачи. Гамма Лайт работает с одномодовым волокном на двух длинах волн 1310 и 1550 нм, имеет сенсорный жидкокристаллический дисплей и возможность связи с компьютером через USB.
Особенности
- Цветной сенсорный дисплей 640х480
- Связь с компьютером через USB-порт
- Дистанционное управление по Ethernet
- Визуальный локатор дефектов VFL (опционально)
- Автоматический анализ рефлектограмм
- Работа с внешними USB-Flash накопителями
- Система включения «Мгновенный старт»
- Установка новых функций с диска
- Стандартный формат Bellcore
- Режим «Автоизмерения»
- Режим «Test Station»
- Встроенный локатор оптических дефектов (опция)
Технические характеристики
|
Тип волокна |
одномодовое |
|
Длина волны, нм |
1310 ± 20, 1550 ± 20 |
|
Динамический диапазон, дБ |
32 / 30 |
|
Мертвая зона при измерении затухания, м |
10 |
|
Мертвая зона, при обнаружении неоднородностей, м |
3 |
|
Длительность импульса, нс |
8 ÷ 10 000 |
|
Диапазоны расстояний, км |
2, 5, 10, 25, 50, 75 |
|
Дискретность отображения затухания, дБ |
0,001 |
|
Погрешность измерения расстояний, м |
±(0,3+интервал дискретизации + 5 х 10-5 х L) |
|
Погрешность измерения затухания, дБ/дБ |
0,05 |
|
Интервал дискретизации, м |
0,2 ÷ 25,6 |
|
Диапазон установка показателя преломления |
1,0000 ÷ 2,0000 |
|
Тип оптического разъема |
FC |
|
Питание / потребляемая мощность |
встроенная АКБ (Li-Ion) / 5 Вт |
|
Габариты; мм / масса, кг |
220 х 125 х 45 / 1,2 |
Комплектация
- Рефлектометр Гамма Лайт – 1 шт.
- Блок питания от сети 220 В – 1 шт.
- Кабель интерфейсный USB – 1 шт.
- Кабель интерфейсный Ethernet (прямой) – 1 шт.
- Аккумуляторная батарея Li-Ion (встроенная) – 1 шт.
- Кабель оптический соединительный одномодовый с разъемами FC – 1 шт.
- Компакт-диск с программным обеспечением – 1 шт.
- Сумка для переноски – 1 шт.
- Руководство по эксплуатации – 1 шт.
