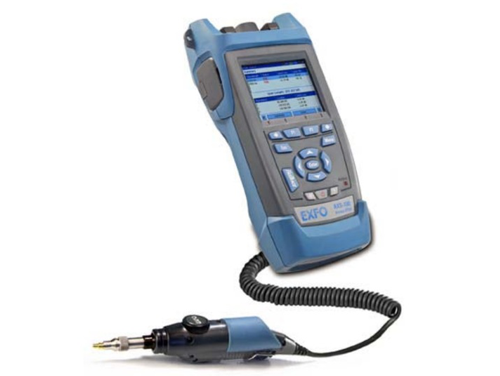

Рефлектометр для сетей доступа PON EXFO AXS-100-023B-XX

Компактный лёгкий ручной оптический рефлектометр AXS-100 – это:

• Исключительное удобство использования: тестирование нажатием одной клавиши, в сочетании с патентованным ПО для FTTx (макроизгиб, локализация сбойных участков, индикаторы pass/fail)
• Множество опций, включающее в себя измеритель мощности, детектор повреждений, пробник для исследования волокон, принтер и IP-тестер
• Режим локализации сбойных участков для быстрой идентификации и локализации обрывов волокна
• Широкие возможности для подключения – подключение USB-Flash-накопителя и передача данных по USB-кабелю через ActiveSync
• TFT-дисплей, обеспечивает удобочитаемость при ярком дневном свете и других сложных условиях освещения
• Малые габариты, вес всего 1 кг
• Прочный корпус, защищающий прибор в полевых условиях эксплуатации
• Функция поиска дефектов

Технические характеристики

Рефлектометр предлагается в нескольких конфигурациях с разными длинами волн и с широким выбором дополнительного оснащения, что позволяет достичь уникальной гибкости. Вы можете использовать его для тестирования оптических сетевых терминалов (ONT), оконечных терминалов или распределительных панелей для оценки характеристик FTTH распределительных волокон, поиска неисправностей и обнаружения местоположения дефектов.

Сети FTTx становятся все более популярным решением во всем мире, они предлагают высокоскоростные услуги типа «три-в-одном» (голос, видео и данные), а операторы убеждаются в их надежности и доступности. Повсеместное внедрение оптических волокон в сетях доступа (на последней миле) влечет за собой новые требования и необходимость в наличии высокоэффективной стратегии тестирования. Поскольку большинство работ выполняется в постоянно меняющихся внешних условиях окружающей среды (холод/жара, день/ночь и т.п.), рабочее пространство часто ограничено, а технические специалисты только начинают знакомиться с последними FTTx технологиями, то выбор простого и надежного тестирующего прибора становится ключевым фактором.

Рефлектометр для сетей доступа AXS-100 делает тестирование сетей FTTx легкой задачей. Просто подсоедините волокно, нажмите кнопку FasTrace и просмотрите полученный результат. Этот ручной прибор обладает непревзойденной легкостью в работе, даже для специалистов с минимальными знаниями в области тестирования оптических волокон и рефлектометрии. Специально разработанный пакет программного обеспечения для тестирования FTTx позволяет вам сразу просмотреть все результаты и легко оценить состояние линии. Без какого-либо дальнейшего анализа Вы можете просматривать данные о длине волокна и подробный отчет о состоянии и даже проверить наличие макроизгибов.

Несколько длин волн, большой объем памяти

Вы можете выбрать модель рефлектометра, которая наиболее полно отвечает Вашим требованиям: 1550 нм, 1310/1550 нм, 1550/1625 нм и 1625 нм с фильтром для поиска неисправностей на активных FTTH линиях. Более того, AXS-100 позволяет Вам сохранить до 500 рефлектометрических измерений.

Функция поиска неисправностей на активных PON сетях

Рефлектометр для сетей доступа AXS-100 был специально создан для поиска неисправностей на работающих PON сетях. Прибор может оснащаться дополнительным отдельным портом для тестирования на длине волны 1625 нм, который содержит фильтр, отфильтровывающий все нежелательные сигналы (1310, 1490 и 1550 нм), которые могут негативно повлиять на качество рефлектометрических измерений. С помощью такого рефлектометра поиск неисправностей на оптических волокнах, по которым передаются сигналы, не мешает нормальной работе и не влияет на ожидаемые характеристики информационных каналов. AXS-100 не мешает работе лазерных передатчиков на Центральном Узле, поскольку он использует длину волны, находящуюся за пределами рабочего диапазона, согласно рекомендациям ITU-T L.41 (Maintenance Wavelength on Fibers Carrying Signals).

Автоматическое обнаружение перепутанных волокон

Неправильно подключенные волокна – это проблема, связанная с внедрением FTTH сетей, которая случается на распределительном уровне (после разветвителя), когда волокна соединяются в неправильном порядке. В результате это приводит к медленной, более дорогостоящей активации сервиса, поскольку технический специалист, которому необходимо подключить абонента при помощи соединения выхода разветвителя с портом на распределительной панели, может по ошибке подключить абонента с другим оконечным терминалом. Для минимизации стоимости и предотвращения выполнения одной работы несколько раз важно убедиться, что волокна и порты не были перепутаны и неверно соединены. Для этого и предназначен специальный тестовый приемный блок (ETR) EXFO, который временно устанавливается на распределительном уровне (FDH) и имеет от 12 до 24 портов, каждый из которых имеет свой собственный идентификатор. Благодаря специально разработанной автоматизированной функции обнаружения ETR, AXS-100 показывает номер порта на общем экране, что позволяет технику убедиться в правильном подключении.

Измеритель оптической мощности EXFO PM2X (опция)

Особенности
