Измеритель оптической мощности Yokogawa AQ2160-01
|
одель |
AQ2160-01 |
AQ2160-02 |
|
Длина волны измеряемого излучения |
850, 1310, 1550 нм |
750 - 1700 нм c шагом 5 нм |
|
Тип фотодетектора |
InGaAs Ø1 мм |
|
|
Тип волокна |
SM (9/125), ММ (50/125), ММ (62.5/125) |
|
|
Диапазон измеряемой мощности |
От -70 до +5 дБм |
От -70 до +10 дБм |
Измеритель оптической мощности Yokogawa AQ2160-01 (модели AQ21 60-01 и AQ21 60-02) производства фирмы Yokogawa предназначен для измерения мощности и затухания оптического сигнала в процессе прокладки, эксплуатации и ремонта волоконно-оптических линий связи. Компактность и конкурентоспособная цена выгодно отличают приборы AQ2160 от предыдущей модели AQ2150 и делают прибор привлекательным инструментом для организаций, занимающихся строительством и эксплуатацией магистральных и локальных сетей, а также сетей абонентского доступа (HFC, CATV, PON и т.п.).
В приборе сочетаются высокие технические характеристики, надежность и прочность с умеренной стоимостью.
Приборы поставляются с техническим описанием и инструкцией по эксплуатации на русском языке.
Особенности
- Высокая точность измерений: ±5%
- Возможность измерения абсолютных и относительных величин *
- Возможность установки длины волны измеряемого излучения с шагом 5 нм
- Совместимость с одномодовыми и многомодовыми волокнами различных типов
- Наличие USB-интерфейса для связи с компьютером *
- 40 часов непрерывной работы от комплекта из двух батареек стандарта АА
- Прочный влагозашищенный корпус
- Подсветка дисплея
- Наличие функции калибровки на опорный сигнал при установке внешнего аттенюатора, облегчающей измерения сигналов большой мощности в сетях CATV
- Настоящее японское качество по доступной цене
*для модели АQ2160-02
|
одель |
AQ2160-01 |
AQ2160-02 |
|
Длина волны измеряемого излучения |
850, 1310, 1550 нм |
750 - 1700 нм c шагом 5 нм |
|
Тип фотодетектора |
InGaAs Ø1 мм |
|
|
Тип волокна |
SM (9/125), ММ (50/125), ММ (62.5/125) |
|
|
Диапазон измеряемой мощности |
От -70 до +5 дБм |
От -70 до +10 дБм |
|
Погрешность измерения1) |
± 5%1) |
|
|
Режимы измерений |
Измерения абсолютных величин |
■ Измерения абсолютных величин; ■ Измерения относительных величин. |
|
Дисплей |
4-х-значный 7-сегментный ЖКИ с подсветкой |
|
|
Разрешение отображения |
■ 0,01дБ (і -60 дБм); ■ 0,1дБ (< -60 дБм). |
0,01дБ |
|
Единицы измерения |
дБм |
дБм, мВт, мкВт, нВт, дБ |
|
Измерение непрерывного и модулированного излучения |
Измерение непрерывного излучения (CW) |
Измерение непрерывного (CW) и модулированного (270 Гц, 1 кГц, 2 кГц) излучения |
|
Интервал измерений |
0,33 с |
|
|
Дополнительные функции |
Автоматическое отключение питания, индикация разряда батарей, сохранение установок после выключения питания |
|
|
Память |
Нет |
Сохранение результатов 1000 измерений плюс доступная пользователю память на 100 результатов |
|
Интерфейсы |
Нет |
USB |
|

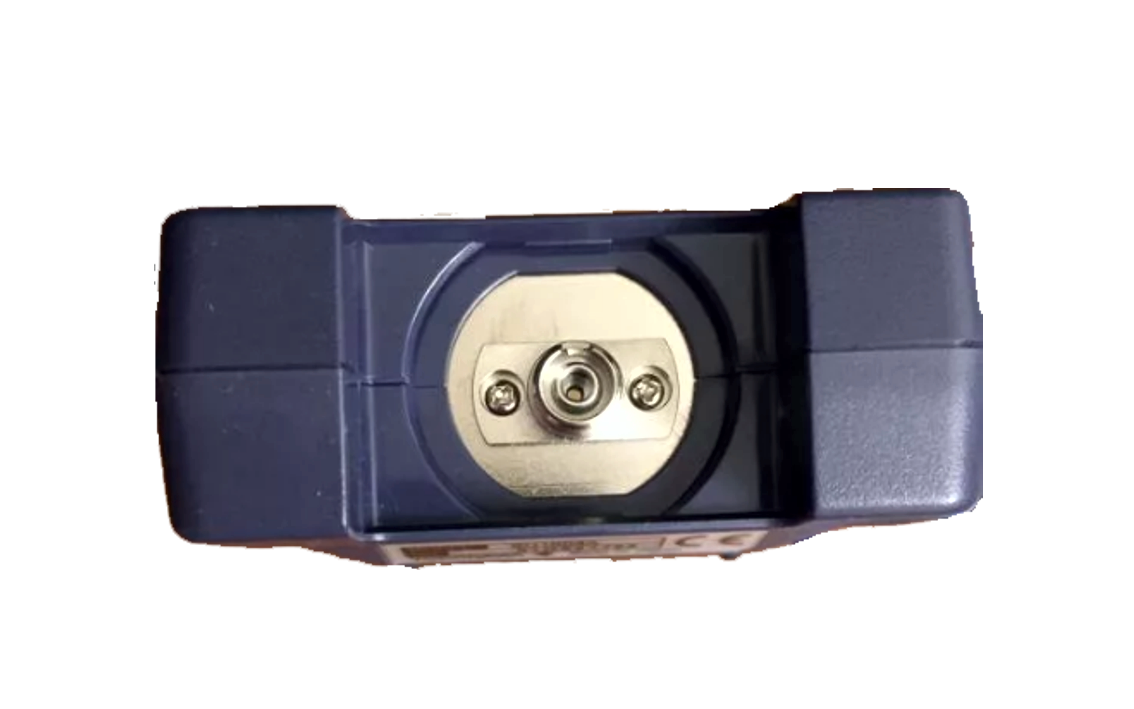

Оптический разъем |
FC (SC) |
|
|
Условия эксплуатации и хранения |
■ Эксплуатация: Температура от 0 до +50 °С; ■ Хранение: Температура от -25 до +75 °С; ■ Влажность: не более 80% (без конденсации). |
|
|
Степень защиты |
IPX1 |
|
|
Соответствие стандартам |
EN61010 (безопасность), EN61326 (электромагнитная совместимость) |
|
|
Электропитание |
От сети переменного тока 220 В/ 50Гц через сетевой адаптер; От Ni-Cd аккумуляторов или 2-х сухих элементов питания типа АА 1,5 В. |
|
|
Время непрерывной работы от комплекта батарей2) |
~40 ч. |
|
|
Размеры |
70х152х32 мм |
70х152х32 мм |
|
Вес |
250,0 г |
|
