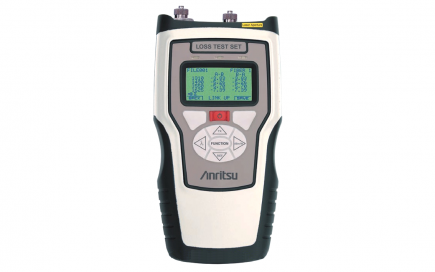

Оптический тестер NetTest (Anritsu) CMA50

Артикул: CMA50

Производитель: NetTest (Anritsu)

Гарантия: 12 мес.

Архив

Возникли вопросы?

Звоните: +7 (495) 649-6667

Описание

Тестеры СМА50 разработаны для измерений оптических параметров линий ВОЛС в процессе строительства, эксплуатации, проверки параметров активного оборудования и проведения приемо-сдаточных работ. Тестеры позволяют проводить измерения уровня оптической мощности и затухания в волоконно-оптических линиях.
Благодаря четырём стабильным лазерам в одном и том же блоке и измерителю мощности, откалиброванному на 26 различных длин волн, CMA50 удовлетворяет любым требованиям к тестированию различных сетей, в том числе сетей FTTx на базе PON , CWDM, сверхдальних телефонных линий, многомодовых локальных сетей и CATV.

Особенности

обнаружения тона;
автоматического режима переключения длин волн;
опции полностью автоматического двунаправленного тестирования нажатием одной кнопки (Точные усредненные результаты А-В и В-А отображаются на 2-х приборах);
опции измерения оптических потерь на отражение (ORL);
анализа результатов измерений в соответствии с пороговыми значениями;
большого объёма памяти для хранения результатов измерения (4 Мбайт);
опции сетевого тестирования по интерфейсу RJ45.
порту USB для подключения ПК

Общие характеристики

Режим излучения	CW, 2 кГц
Стабильность излучения (1 час)	±0.05 дБ для SM режима ±0.10 дБ для MM режима
Обнаружение тонового сигнала	Определение тона 2 кГц
Идентификация длин волн	Автоопределение длин волн калибровки (при использовании с источником CMA 500LS или LTS)
Разрешение отображения	0.01 (дБ/мВт/мкВт/нВт)
Электропитание	от сети переменного тока 110/220 В через адаптер от NiMH аккумуляторный батарей и батарей типа AA
Продолжительность работы при питании от батарей	20 часов
Автоотключение прибора	Есть
Типы коннекторов	FC, SC, ST, DIN, LC

Диапазон температур: рабочий/ хранения	От -10 до +50°C / От -40 до +60°C
Габариты и вес (с батареями)	210x110x41.3 мм; 550 г

Порт измерителя мощности

Модель	Стандартная	С опций CATV
Длины волн калибровки, нм	850, 1300, 1310, 1490, 1550, 1625 нм в диапазоне 1270-1610 нм через 20 нм	850, 1300, 1310, 1490, 1550, 1625 нм в диапазоне 1270-1610 нм через 20 нм
Диапазон измеряемых мощностей*	от +5 до -65 дБм	от +27 до -45 дБм

Линейность**	±0.1 дБ	±0.1 дБ

* неопределенность ±0.3 дБ от 900 до 1625 нм
**при +23°C, исключая верхние 5 дБ и нижние 10 дБ

Порт источника излучения

На 2 длины волны	Тип излучателя	Длина волны излучения (при +23°C), нм	Выходная мощность	Ширина спектра источника (FWHM)
50LTS35	LD	1310/1550	-7 дБм	<5 нм/<5 нм
50LTS56	LD	1550/1625	-7 дБм	<5 нм/<5 нм
50LTS83	LED	850/1300	-20 дБм (MM 62.5)	<50 нм/<150 нм
На 3 длины волны
50LTS345	LD	1310/1490/1550	-7 дБм	<5 нм
50LTS356	LD	1310/1550/1625	-7 дБм	<5 нм
На 4 длины волны
50LTS3456	LD	1310/1490/1550/1625	-7 дБм	<5 нм
50LTS8335 (2 порта один SM и один MM)	LD LED	1310/1550 850/1300/	-7 дБм -20 дБм (62,5 мкм)	<5 нм <50 нм/<120 нм

Опции

Опция V (визуальный локатор)	Источник видимого света ג = 650 нм для визуального обнаружения повреждений.
Опция O (ORL)	Измерение возвратных потерь (уровень обратного отражения)
Опция B (EZTest)	Автоматическое измерение потерь в двух направлениях (А-В, В-А) нажатием одной кнопки
Опция N (тестирование в сети)	Контроль параметров по протоколу TCP/IP с использованием встроенной сетевой интерфейсной карты 10/100 Мбит/с
