Модель | FOT-302X-235BL |
Центральная длина волны (нм) | 1310/1490/1550 |
Тип детектора | GeX |
Диапазон мощностей (дБм) | от 26 до -50 |
Отображаемый диапазон (дБм) | до -50 |

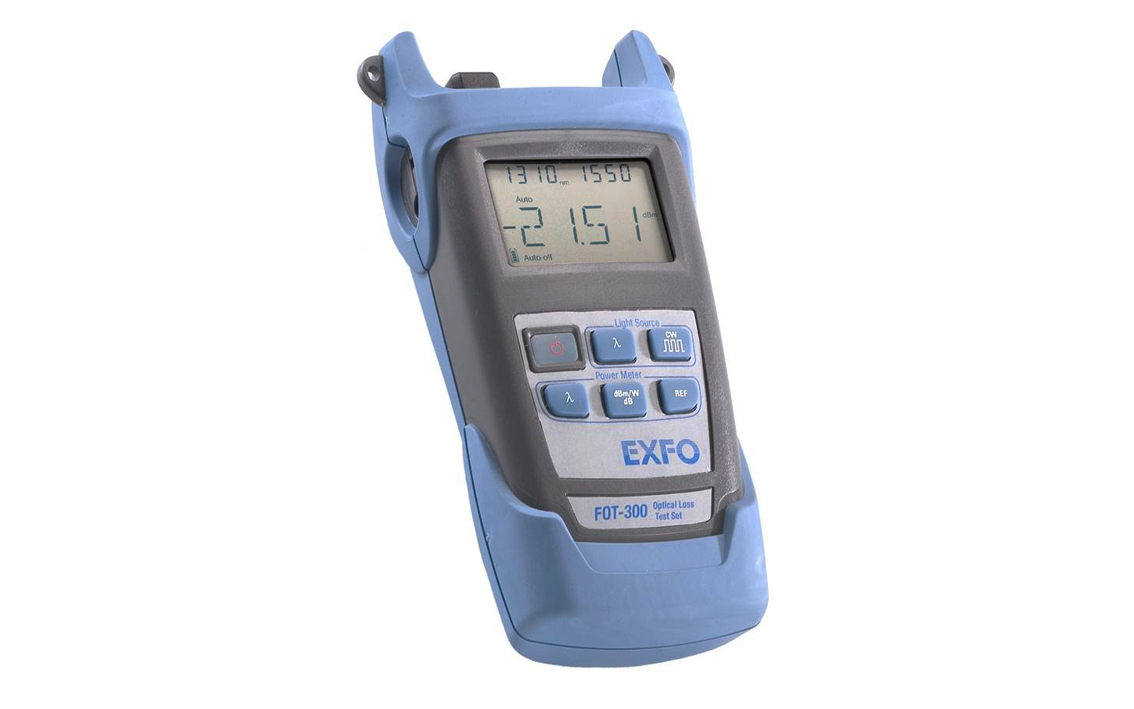

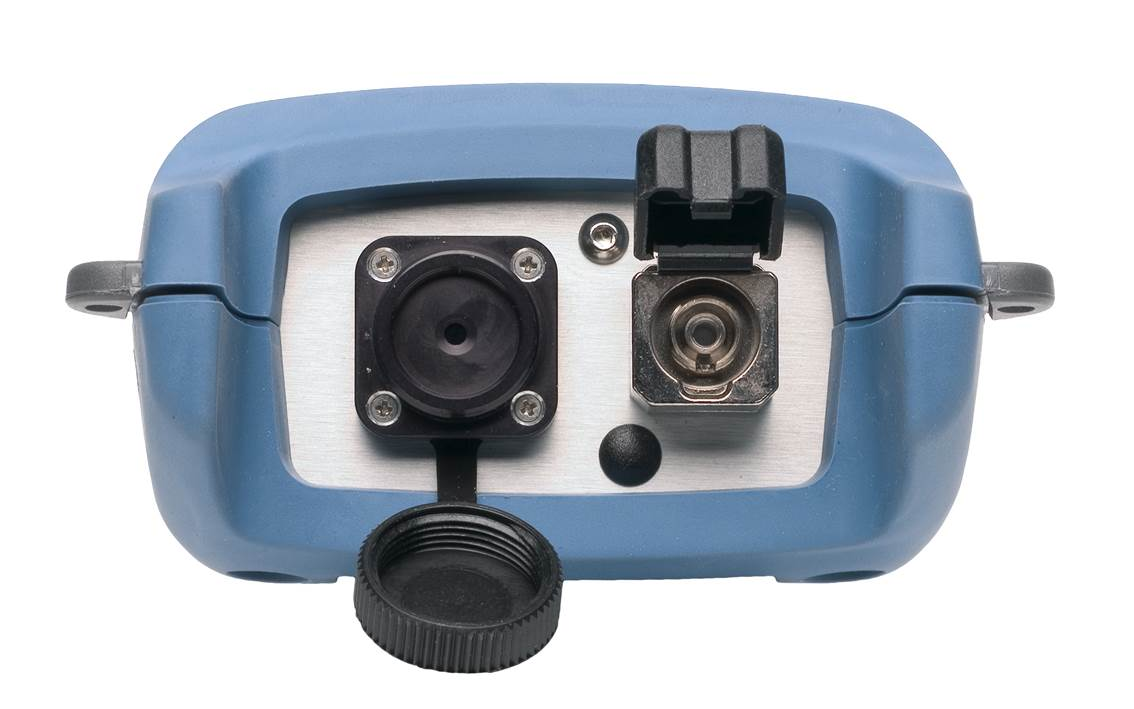

Оптический тестер EXFO FOT-302X-235BL, объединяет в себе источник излучения и измеритель мощности и является основным прибор для измерения потерь в оптической линии.
Измерительные устройства 300-ой серии компании EXFO представлены тремя устройствами: Источником Оптического Излучения FLS-300, Измерителем Оптической Мощности FPM-300 и Универсальным Оптическим Тестером FOT-300.
Последний объединяет в себе возможности первых двух и предназначен для измерения мощности и оптических потерь в одномодовых и многомодовых ВОЛС и ВОК.
Все устройства 300-ой серии согласуются между собой благодаря использованию цифрового протокола с шифрованием потока данных. Это позволяет приборам на разных концах линии связи автоматически устанавливать и определять текущую длину волны, передавать величину введенной в волокно оптической мощности на другой конец линии и проводить автоматическую установку «0».
За счет таких возможностей вероятность неправильного применения этой аппаратуры техническим персоналом значительно уменьшается, что снижает временные и финансовые расходы на обслуживание линии связи.
Приемники излучения могут комплектоваться детекторами различной чувствительности, а оптические источники – излучателями для 2 или 3 длин волн для SM или MM волокон. Детекторы и источники Универсального Оптического Тестера, Измерителя Оптической Мощности и Источника Оптического Излучения унифицированы внутри своей серии (справедливо не только для 300-ой, но и для 600-ой серий).
Вместе с излучением, тестер передает зашифрованный сигнал, который позволяет устройству на другом конце линии автоматически настраиваться на нужную длину волны. Эта возможность устраняет необходимость связи между персоналом и уменьшает вероятность возникновения ошибки.
Шифрование сигнала также может использоваться для передачи на приемный конец информации о мощности, используемой как опорное значение, что делает процесс установки опорных значений более эффективным, даже когда два прибора находятся на расстоянии.
Оптический тестер FOT-300 является частью серии, выпускаемой EXFO, для технологии FTTx. Прибор позволяет проводить тестирование пассивных оптических сетей (PON) на трех длинах волн (1310, 1490 и 1550 нм), которые используются в сетях FTTH и FTTP согласно стандарту ITU-T G 983.3.
Приборы этой серии имеют эргономичное «полевое» исполнение и высокую автономность с использованием стандартных алкалиновых батарей формата АА.
Основные характеристики
Комплект поставки
Модель | FOT-302X-235BL |
Центральная длина волны (нм) | 1310/1490/1550 |
Тип детектора | GeX |
Диапазон мощностей (дБм) | от 26 до -50 |
Отображаемый диапазон (дБм) | до -50 |
Количество калиброванных длин волн | 10 |
Погрешность мощности | ± 5 % ± 10 нВт |
Разрешение (дБ) | 0.01 |
Автоматическая установка нуля | да |
Время прогрева | 0 |
Единицы измерения | дБ/дБм/Вт |
Автоматическое определение длины волны | да |
Частота обновления экрана (Гц) | 3 |
Обнаружение модуляции (Гц) | 270, 1 к, 2 к |
Время работы от батарей(часы) (типично) | 260 |
Рекомендуемый интервал калибровки (лет) | 3 |
Спектральныя ширина (нм) | 5 |
Выходная мощность (дБм) | 1/ -4,5/ -3 |
Стабильность мощности (дБ) 8 часов | 0,01 |
