Измеритель мощности | FOT-932 | FOT-932X | FOT-933 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Тип фотодетектора | Ge | GeX | InGaAs | |||||||||||
Диапазон измеряемой мощности, дБм | -70…10 | -55…26 | -73…6 | |||||||||||
Отображаемый диапазон, дБм | Ниже, чем -77 | Ниже, чем -65 | Ниже, чем -80 | |||||||||||
Точность (2) (3) | ±5%±0.1 нВт | ±5%±0.1 нВт | ±5%±0.1 нВт |

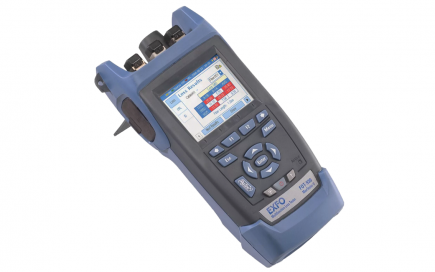

EXFO FOT-930 обладает функционалом, которого нет в других подобных устройствах. Его трудно ставить на уровень с обычными тестерами, которые могут измерять только потери на линии. Этот прибор значительно расширяет понимание тестера для оптического волокна.
Особенности
Прибор может сочетат в себе до 8 инструментов (зависит от комплектации):
Такой набор функций даст возможность проверять наличие и уровень сигнала в линии, измерять потери, ORL, находить обрывы кабеля или просто измерять его длину, отыскивать места изгибов волокна, которые вносят дополнительные потери, вести переговоры по "темному" волокну и контролировать чистоту коннекторов. Наличие в приборе двух портов FasTesT, позволяет не только измерять потери на трех длинах волн для SM волокна (включая 1490 нм или 1625 нм) и двух длинах волн для MM волокна, но и в комбинации с Универсальной Измерительной Платформой EXFO FTB-400 (с измерительным модулем FTB-3930) проводить измерения оптических потерь в обоих направлениях, измерять обратные потери (ORL) и определять длину ВОК практически в автоматическом режиме за короткое время – 10 сек.
Многофункциональное ПО позволяет правильно оформить отчеты по результатам измерений, которых в памяти прибора можно хранить порядка 1000 шт. Доступ к внутренней памяти прибора и управление ею может осуществляться с помощью стандартного RS-232 интерфейса.
Большой цветной ЖК экран с разрешением 320х240, ударопрочное компактное исполнение, 9 часов работы от литиевых аккумуляторных батарей с возможностью их «горячей» замены – делает этот прибор необходимым выбором провайдеров услуг связи, строителей ВОЛС, провайдеров домашних сетей PON и операторов кабельного телевидения.
Аксессуары
FTB-VFL | Визуальный локатор повреждений (650 нм) с универсальным адаптером 2.5 мм, для AXS-100110, FOT-93X | Используется для идентификации волокна (до 5 км.) и для поиска макроизгибов |
FTB-VFT | Опция определителя обрывов 650нм и оптического телефона 1550нм для FOT-930 | Для идентификации волокна (до 5 км.), поиска макроизгибов и организации служебной связи по "темному" волокну |
FP4S | Видеомикроскоп 400x (без экрана) | Для проверки чистоты коннектора и оптических розеток. Подключается к прибору FOT-930. Кратность 400x |
FP4D | Видеомикроскоп 200/400x (без экрана) | Для проверки чистоты коннектора и оптических розеток. Подключается к прибору FOT-930. Сменная кратность 200x/400x |
Измеритель мощности | FOT-932 | FOT-932X | FOT-933 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Тип фотодетектора | Ge | GeX | InGaAs | |||||||||||
Диапазон измеряемой мощности, дБм | -70…10 | -55…26 | -73…6 | |||||||||||
Отображаемый диапазон, дБм | Ниже, чем -77 | Ниже, чем -65 | Ниже, чем -80 | |||||||||||
Точность (2) (3) | ±5%±0.1 нВт | ±5%±0.1 нВт | ±5%±0.1 нВт | |||||||||||
Диапазон рабочих длин волн, нм | 800…1650 | 800…1650 | 800…1650 | |||||||||||
Разрешение экрана (2), дБ | 0.01 | 0.01 | 0.01 | |||||||||||
Число калибровочных длин волн | 40 | 42 | 40 | |||||||||||
Период между калибровками прибора | 3 года | 3 года | 3 года | |||||||||||
Единицы измерения расстояния | Километры, метры, килофуты, футы, мили | |||||||||||||
Источник излучения | Стандартный | 4 | 5 | 12С (второй порт) | 12D (второй порт) | |||||||||
Рабочие длины волн (5), нм | 1310±20, 1550±20 | 1310±20, 1550±20, 1625±10 | 1310±20, 1490±10, 1550±20 | 850±25, 1300 +50/-10 | 850±25, 1300 +50/-10 | |||||||||
Тип излучателя | Лазер | Лазер | Лазер | Светодиод | Светодиод | |||||||||
Минимум выходной мощности (5), дБм | -1, -1 | -1, -4, -7 | -1, -7, -4 | -30, -30 (50/125) | -24, -24 (62.5/125) | |||||||||
Спектральная ширина (6), нм | ≤5, ≤5 | ≤5, ≤5, ≤5 | ≤5, ≤5, ≤5 | 50, 135 | 50, 135 | |||||||||
Стабильность вых мощности, за 8 часов | ±0.05 | ±0.05 | ±0.05 | ±0.05 | ±0.05 | |||||||||
FasTesT | Стандартный | 4 | 5 | 12С (второй порт) | 12С (второй порт) | |||||||||
Рабочие длины волн, нм | 1310, 1550 | 1310, 1550, 1625 | 1310, 1490, 1550 | 850, 1300 | 850, 1300 | |||||||||
Диапазон измерения потерь (8), дБ | 60 | 56 | 56 | 40 | 46 | |||||||||
Точность измерения потерь (повторяемость) (9), дБ | side-by-side | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | ||||||||
loopback | 0.25 | 0.25 | 0.25 | 0.25 | 0.25 | |||||||||
Максимальная длина измеряемых трасс, км | 200 | 200 | 200 | 5 | 5 | |||||||||
Точность измерения длины трассы (10) | ±(10+1%*длину_трассы) | |||||||||||||
Измеритель обратных потерь | Для всех SM длин волн | |||||||||||||
Диапазон измерений, дБ | APC | 65 | ||||||||||||
UPC | 55 | |||||||||||||
Точность измерения (11), дБ | ±0.5 | |||||||||||||
Разрешение (2), дБ | 0.01 | |||||||||||||
Оптический телефон | ||||||||||||||
Тип излучателя | Лазер | |||||||||||||
Длина волны, нм | 1550±20 | |||||||||||||
Дин диапазон на 1550 нм, дБ | 45 | |||||||||||||
Дин диапазон для MM (12), дБ | 40 | |||||||||||||
Визуальный локатор дефектов в волокне (9) | ||||||||||||||
Тип излучателя | Лазер | |||||||||||||
Длина волны, нм | 650 | |||||||||||||
Выходная мощность, дБм | 3 | |||||||||||||
Основные параметры | ||||||||||||||
Размеры, мм | 250х125х75 | |||||||||||||
Вес, кг | 1 | |||||||||||||
Условия эксплуатации | Рабочая температура | -10…50 ºС | ||||||||||||
Температура хранения (13) | -40…70 ºС | |||||||||||||
Влажность | до 95%, без конденсации | |||||||||||||
Внутрення память прибора | Емкости достаточно для хранения 1024 результатов измерений | |||||||||||||
Электропитание | LiON аккумуляторы, время работы – 9 часов, время зарядки при выключенном тестере – 3 часа |
(1) Характеристики снимались при 23 ºС на длине волны 1550 нм, с FC коннектором и с зараженными аккумуляторами. Нестандартные ситуации указаны особо.
(2) Разрешение, точность и линейность зависят от входной мощности сигнала, значения по точности верны для условий калибровки.
(3) Соответствие требованиям NIST, больше 20 дБм для GeX
(4) Для мощности больше, чем -45 дБм для Ge детектора; больше, чем -30 дБм для GeX и больше, чем -57 дБм для InGaAs детектора.
(5) В режиме высокой выходной мощности источника.
(6) Как определено стандартом TR-TSY-000887, RMS для лазеров и -3 дБ для светодиодов, средние величины указаны для светодиодов.
(7) После прогрева в течении 6 мин, в непрерывном режиме.
(8) Среднее значение для SM волокна на 1550 нм, для MM волокна на 850 нм.
(9) Среднее значение.
(10) Для длины волокна меньше, чем 120 км.
(11) Среднее значение.
(12) В среднем, для градиентного MM волокна.
