Кабель оптический ОКД-2Д-02хG.657.А1 0,8кН
| Допустимая растягивающая нагрузка, кН | 0,8 |
| Допустимая раздавливающая нагрузка, Н/см | 1000 |
| Кол-во волокон | 2 |
| Тип волокон | G.652.D+G.657.A1 |
| Производитель ОВ | Corning |

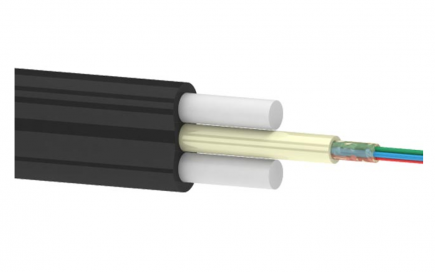

Кабель оптический ОКД-2Д-02хG.657.А1 0,8 кН, для подвеса на опорах воздушных линий связи, контактной сети железных дорог, линий электропередач с максимальной величиной потенциала электрического поля до 12 кВ, а также между зданиями и сооружениями. Конструктивно представляет собой центральный оптический модуль и два стеклопластиковых прутка, в качестве усиливающих элементов, покрытые наружной оболочкой из полиэтилена средней плотности. Свободное пространство в оптическом модуле заполнено гидрофобным гелем. Кабель марки ОКД-2Д широко применяется в качестве распределительного кабеля в сетях FTTB, а также как абонентский дроп-кабель при строительстве FTTH-сетей в малоэтажном секторе.
ДЕТАЛИ КОНСТРУКЦИИ
Раздавливающее усилие — 1 кН/см
| МДРН* | 0,8 кН | 1,4 кН | 2,4 кН | 3 кН | 4 кН |
|---|---|---|---|---|---|
| Количество ОВ в кабеле | До 4 | До 8 | До 8 | До 16 | До 24 |
| Габаритные размеры кабеля, мм | 2,0 х 4,4 | 2,4 x 5,6 | 3,0 x 7,6 | 3,2 x 8,4 | 3,6 x 9,5 |
| Вес кабеля, кг/км | 10,3 | 16,3 | 27,1 | 31,9 | 41,5 |
* — максимально допустимая растягивающая нагрузка
ТАБЛИЦА ДОПУСТИМЫХ ПРОЛЕТОВ
| Стойкость к растяжению | Район по гололеду согласно ПУЭ 7 изд. | |||||
| I | II | III | IV | V | VI | |
| 0,8 кН | 90 | 50 | 35 | 25 | 15 | 10 |
|---|---|---|---|---|---|---|
| 1,4 кН | 140 | 80 | 50 | 35 | 25 | 20 |
| 2,4 кН | 170 | 100 | 70 | 50 | 35 | 30 |
| 3 кН | 200 | 120 | 90 | 70 | 50 | 40 |
| 4 кН | 230 | 170 | 130 | 100 | 80 | 60 |
| Допустимая растягивающая нагрузка, кН | 0,8 |
| Допустимая раздавливающая нагрузка, Н/см | 1000 |
| Кол-во волокон | 2 |
| Тип волокон | G.652.D+G.657.A1 |
| Производитель ОВ | Corning |
| Мин. радиус изгиба ОК, мм | 66 |
| Рабочая температура, °С | -50…+70 |
| Температура монтажа, °С | -30…+50 |
| Транспортировка и хранение, °С | -60…+70 |
| Срок службы, лет | 25 |
| Габаритные размеры кабеля, мм | 2,0 х 4,4 |
| Масса ОК, кг/км | 10,3 |
