Кабель витая пара экранированная FTP (F/UTP), категория 6, 4 пары (23 AWG), одножильный, PVC нг(А)-LS, 305м
| Категория | 6 | |
| Тип | F/UTP | |
| Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 | |
| Применение | внутренняя прокладка | |
| Проводник | Материал | одножильный, электротехническая медь |

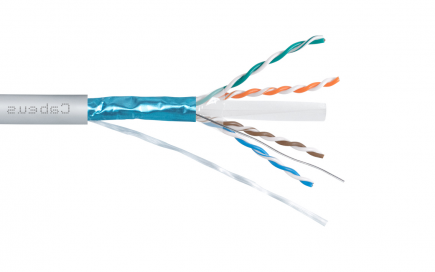

Четырехпарный кабель категории 6 на основе витой пары предназначен для использования в системах передачи данных со скоростью до 1 Гбит/c. Кабель выполнен в экранированном исполнении F/UTP и предназначен для прокладки внутри зданий. Диаметр проводников составляет 0,57 мм (23 AWG). Экранирование кабеля выполнено полиэфирной алюминиевой фольгой с дренажным проводником. Внешняя оболочка выполнена из не распространяющего горение ПВХ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.

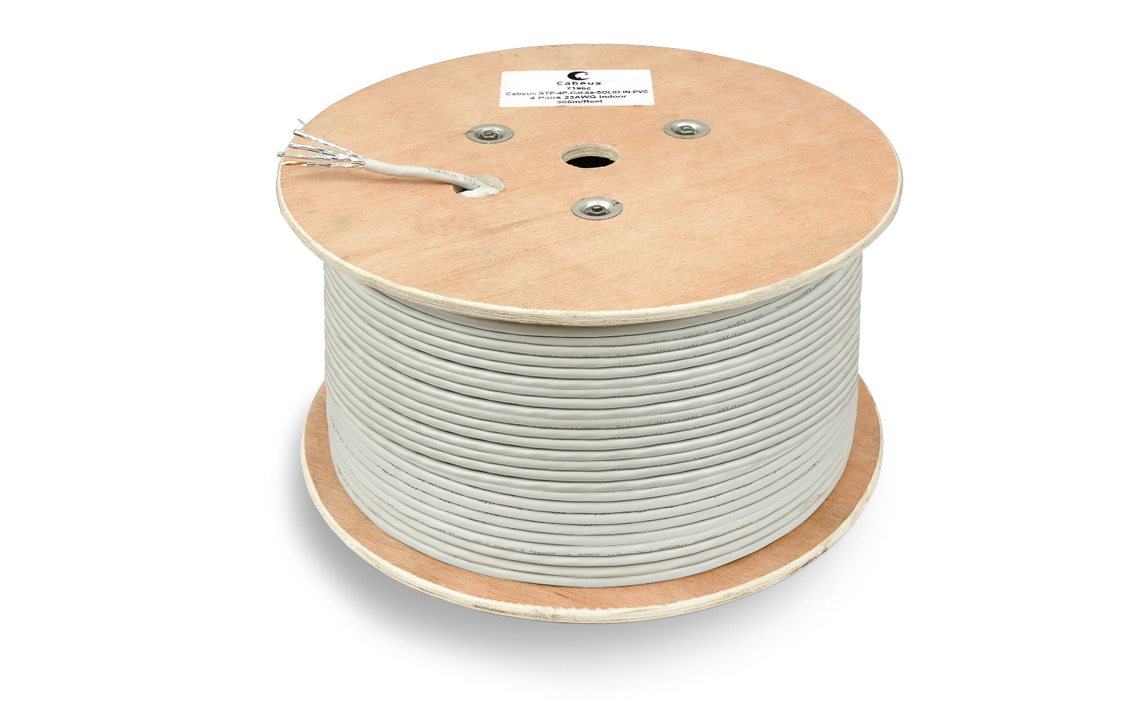

Кабель обладает отличными характеристиками при разумной цене, что делает его оптимальным вариантом для построения сетей в проектах, в том числе где требуется гарантийная системная поддержка. Кабель поставляется на фанерном барабане.
Поддерживаемые приложения: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 6 |
| Число пар | 4 |
| Тип | F/UTP |
| Диаметр проводника | 0,57 ± 0,005 мм (23 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | поливинилхлорид (PVC) |
| Цвет | серый |
| Применение | внутренняя прокладка |
| Масса | 20,0 ± 0,5кг |
| Упаковка | фанерный барабан |
| Длина кабеля | 305м |
| Категория | 6 | |
| Тип | F/UTP | |
| Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 | |
| Применение | внутренняя прокладка | |
| Проводник | Материал | одножильный, электротехническая медь |
| Диаметр | 0,57 ± 0,005 мм (23 AWG) | |
| Изоляция проводника | Материал | полиэтилен высокой плотности (HDPE) |
| Диаметр проводника по изоляции | 1,12 ± 0,05 мм | |
| Экранирование | Внешний экран | полиэфирная алюминиевая фольга |
| Дренажный проводник | одножильный, луженая медь | |
| Оболочка кабеля | Материал | поливинилхлорид (PVC) |
| Толщина | 0,6 ± 0,05 мм | |
| Диаметр кабеля | 7,5 ± 0,5 мм | |
| Цвет | серый | |
| Параметры кабеля | Упаковка | фанерный барабан |
| Длина | 305 ± 1,5м | |
| Допустимое растягивающие усилие | не более 110Н | |
| Допустимый радиус изгиба | не менее 8 Ø | |
| Допустимая температура хранения | от -20 до +60 | |
| Допустимая температура эксплуатации | от -20 до +60 | |
| Допустимая температура монтажа | от 0 до +50 | |
| Электрические характеристики | Волновое сопротивление | 100 ± 15Ом |
| Разброс задержки распространения (1~100 МГц) | ≤20 нс/100 м | |
| Омическая асимметрия | ≤5% | |
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ | PS NEXT, дБ | ELFEXT, дБ | PS ELFEXT, дБ |
|---|---|---|---|---|---|---|
| 1,00 | 20,0 | 2,00 | 74,3 | 72,3 | 67,8 | 64,8 |
| 4,0 | 20,3 | 3,8 | 65,3 | 63,3 | 55,8 | 52,8 |
| 8,0 | 24,5 | 5,3 | 60,8 | 58,8 | 49,7 | 46,7 |
| 10,0 | 25,0 | 6,5 | 50,3 | 47,3 | 43,8 | 40,8 |
| 16,0 | 25,0 | 8,2 | 47,3 | 44,3 | 39,7 | 36,7 |
| 20,0 | 25,0 | 9,3 | 45,8 | 42,8 | 37,7 | 34,7 |
| 25,0 | 24,3 | 10,4 | 44,3 | 41,3 | 35,8 | 32,8 |
| 31,25 | 23,6 | 11,7 | 42,9 | 39,9 | 33,9 | 30,9 |
| 62,5 | 21,5 | 17,0 | 38,4 | 35,4 | 27,8 | 24,8 |
| 100,0 | 20,1 | 22,0 | 35,3 | 32,3 | 23,8 | 20,8 |
| 200,0 | 18,0 | 29,0 | 39,8 | 37,8 | 21,8 | 18,8 |
| 250,0 | 17,3 | 32,8 | 38,3 | 36,3 | 19,8 | 16,8 |
