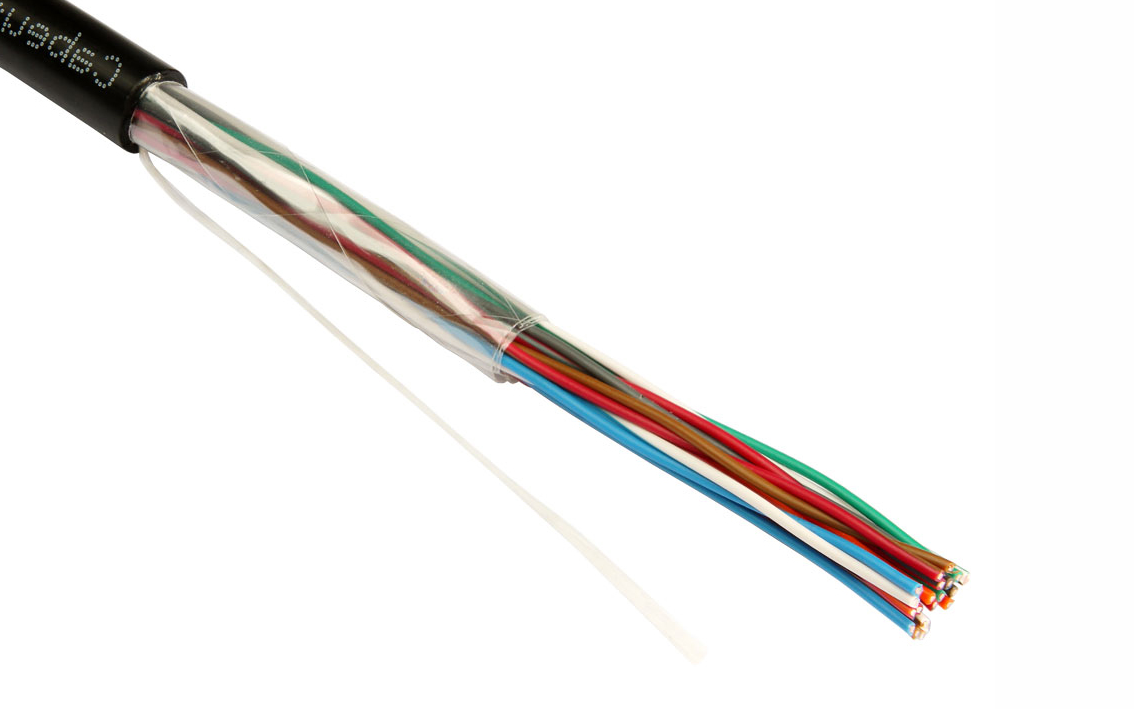

Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE
| Категория | 3 | ||
| Тип | U/UTP | ||
| Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 | ||
| Применение | внешняя прокладка | ||
| Проводник | Материал | одножильный, электротехническая медь | |
Кабель витая пара UTP (U/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE - кабель категории 3 симметричной парной скрутки предназначен для передачи сигналов с частотой до 16 МГц. Применяется в структурированных кабельных системах (локальных компьютерных сетях) и системах широкополосного доступа (ШПД) при реализации подсистем внешних магистралей. Состоит из 10 пар. Кабель выполнен в неэкранированном исполнении U/UTP и предназначен для прокладки вне зданий. Диаметр проводников составляет 0,47 мм (24 AWG). Внешняя оболочка выполнена из полиэтилена, стойкого к УФ. На внешней оболочке кабеля нанесены метровые метки длины кабеля.
Кабель поставляется на фанерных барабанах и отрезается по метрам.
Поддерживаемые приложения: 10 Мбит/с Ethernet (10BASE-T), 100 Мбит/с Ethernet (100BASE-T4), ATM-155 Мбит/с, 100VG-AnyLAN, 4 Мбит/с Token Ring, PBX, ISDN, другие приложения кабельных систем категории 3.
Основные параметры
| Параметр | Значение |
|---|---|
| Категория | 3 |
| Число пар | 10 |
| Тип | U/UTP |
| Диаметр проводника | 0,47 ± 0,01мм (24 AWG) |
| Проводник (жила) | одножильный, электротехническая медь |
| Материал оболочки кабеля | полиэтилен (PЕ) |
| Цвет | черный |
| Применение | внешняя прокладка |
| Масса | 58,0 ± 0,5кг/км |
| Упаковка | фанерный барабан |
| Категория | 3 | ||
| Тип | U/UTP | ||
| Соответствие стандартам | ISO/IEC 11801 Ed. 2.0, EN 50173-1, TIA 568-C.2, ГОСТ Р 54429 | ||
| Применение | внешняя прокладка | ||
| Проводник | Материал | одножильный, электротехническая медь | |
| Диаметр | 0,47 ± 0,01 мм (24 AWG) | ||
| Изоляция проводника | Материал | полиэтилен высокой плотности (HDPE) | |
| Диаметр проводника по изоляции | 0,90 ± 0,05 мм | ||
| Оболочка кабеля | Материал | полиэтилен (PЕ) | |
| Толщина | 1,0 ± 0,05мм | ||
| Диаметр кабеля | 9,0 ± 0,4 мм | ||
| Цвет | черный | ||
| Параметры кабеля | Упаковка | фанерный барабан | |
| Допустимое растягивающие усилие | не более 110Н | ||
| Допустимый радиус изгиба | не менее 10 Ø | ||
| Допустимая температура хранения | от -40 до +60 | ||
| Допустимая температура эксплуатации | от -40 до +60 | ||
| Допустимая температура монтажа | от -10 до +50 | ||
| Электрические характеристики | Волновое сопротивление | 100 ± 15Ом | |
| Разброс задержки распространения (1~100 МГц) | ≤20 нс/100 м | ||
| Омическая асимметрия | ≤5% | ||
Частотные характеристики
| Частота, МГц | RL, дБ | IL, дБ/100м | NEXT, дБ |
|---|---|---|---|
| 1,00 | 12,0 | 2,6 | 41,3 |
| 4,0 | 12,0 | 5,6 | 32,3 |
| 8,0 | 12,0 | 8,5 | 27,8 |
| 10,0 | 12,0 | 9,7 | 26,3 |
| 16,0 | 10,0 | 13,1 | 23,3 |
