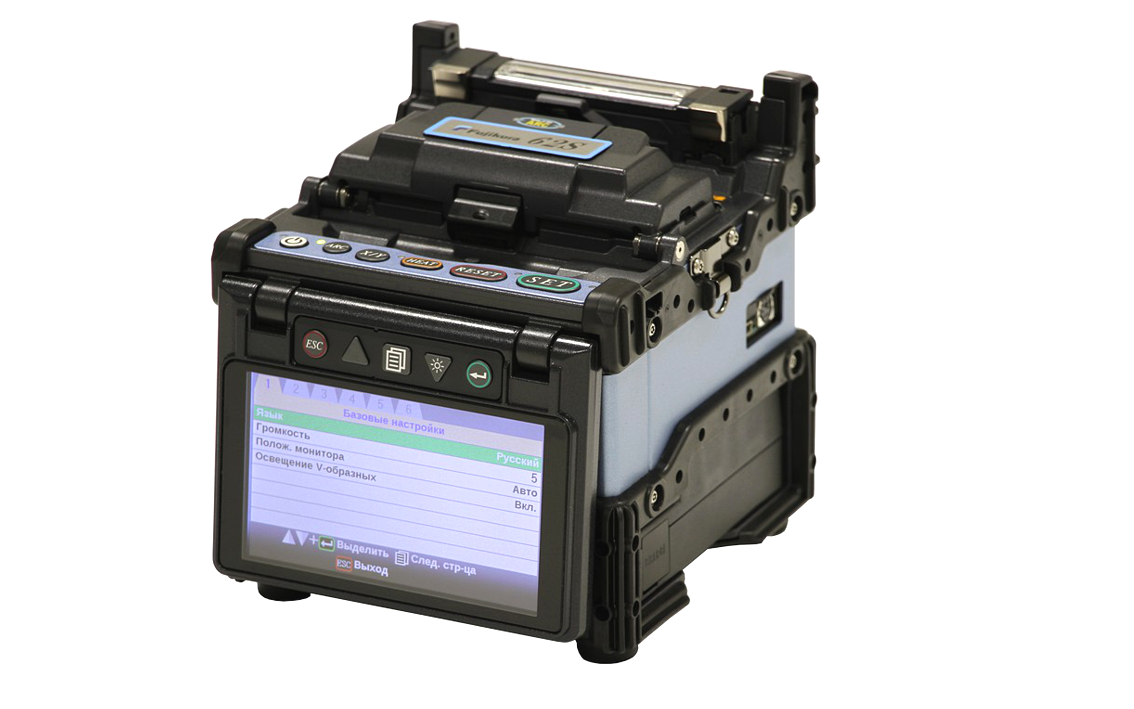

Сварочный аппарат для оптических волокон Fujikura 62S+ (Fujikura FSM-62S)
| Применяемые волокна | Одиночное SMF (G.652/657), MMF (G.651), DS (G.653), NZDSF (G.655) |
| Диаметр волокна | 80 … 150 мкм диаметр оболочки 100 … 3000 мкм диаметр покрытия |
| Длина скола, мм | 5…16 |
| Юстировка волокна | По сердцевине, по оболочке Фирменная технология PAS (по профилю показателя преломления) |
| Режимы сварки | 100 |
Сварочный аппарат Fujikura 62S+ - это новая модель, которая имеет юстировку по сердцевине волокна метод PAS (наиболее совершенный способ сведения волокон по профилю показателя преломления) и рассчитана на работу с одиночными оптическими волокнами. Благодаря этому методу в аппарате Fujikura 62S достигается высокое качество сварки и низкие потери с высокой точностью оценки.
Аппарат Fujikura 62S+ имеет автоматическую идентификацию типа волокна, автостарт печки и автостарт сварки по закрытию ветрозащитной крышки. Мощная Li-Ion батарея обеспечивает продолжительное время автономной работы, цветной ЖК-монитор с высоким разрешением и возможностью просмотра волокон с большим увеличением. Аппарат Fujikura 62S+ имеет широкий диапазон применения от строительства магистральных линий связи до производства волоконно-оптических компонентов.
Аппарат Fujikura 62S+ имеет все необходимые для работы функции, а также высокое быстродействие и легендарную японскую надежность. А благодаря отсутствию автоматических опций, в отличие от флагманской модели Fujikura 80S+, он имеет привлекательную цену.
- Юстировка по сердцевине волокна
- Сварка волокон за 6 секунд
- Мощная батарея Li-Ion с ресурсом 200 сварок и термоусадок
- Цветной и контрастный ЖК-монитор 4,73 дюйма
- Защита от пыли, влаги и падения с высоты 76 см
- Привлекательная цена.
Варианты комплектации
- Аппарат сварочный Fujikura 62S+, KIT A (62S+, BTR-09, DCC-18, CT50)
- Аппарат сварочный Fujikura 62S+, KIT С (62S+, BTR-09, DCC-18, СТ08)
Комплектация
|
Сварочный аппарат |
Fujikura 62S+ с электродами ELCT2-20A |
1 |
|
Прижимы |
CLAMP-S21A |
1 пара |
|
Сетевой адаптер/зарядное устройство |
1 |
|
|
Сетевой шнур |
ACC-15 |
1 |
|

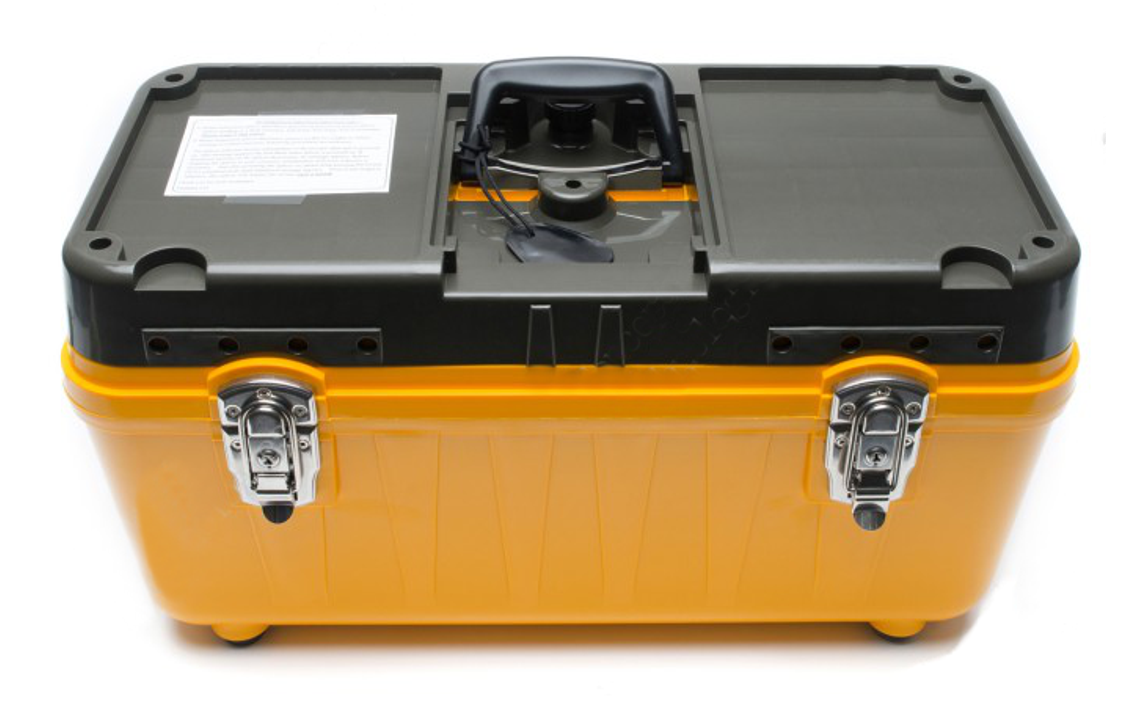

Кейс жесткий |
CC-30 |
1 |
|
Запасные электроды |
1 пара |
|
|
Кабель USB |
USB-01 |
1 |
|
Руководство на CD |
M-61 |
1 |
|
Краткое руководство |
Q-61S |
1 |
|
Руководство на русском языке |
|
1 |
|
Краткое руководство на русском языке |
1 |
|
|
Дозатор для спирта |
AP-01 |
1 |
|
Отвертка |
SD-01 |
1 |
|
Лоток для КДЗС |
SL-01 |
1 |
| Применяемые волокна | Одиночное SMF (G.652/657), MMF (G.651), DS (G.653), NZDSF (G.655) |
| Диаметр волокна | 80 … 150 мкм диаметр оболочки 100 … 3000 мкм диаметр покрытия |
| Длина скола, мм | 5…16 |
| Юстировка волокна | По сердцевине, по оболочке Фирменная технология PAS (по профилю показателя преломления) |
| Режимы сварки | 100 |
| Потери на сварном соединении | 0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS) |
| Возвратные потери | 60 дБ и выше |
| Время сварки | 6 сек для стандартного SM-волокна |
| Оценка потерь на сварном соединении | Есть, по сердцевине и оболочке |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ |
| Хранение результатов сварки | Последние 10 000 сварок |
| Калибровка мощности дуги | Калибровка в режиме реального времени Автоматическая калибровка Ручная калибровка |
| Просмотр места сварки | 2 CMOS камеры на ЖК-экране 4,73 дюйма |
| Увеличение места сварки | 300х для раздельного просмотра по осям X и Y 200х для одновременного просмотра |
| Тест на растяжение | 1,96…2,25 Н |
| Режимы термоусадки | 30 |
| Время термоусадки | 15 сек для КДЗС slim 60 мм |
| Применяемые КДЗС | Fujikura 60 мм, 40 мм и микрогильзы |
| Автоматическая печка | Автостарт печки |
| Автоматическая сварка | Автостарт сварки при закрытии ветрозащитной крышки |
| ЖК-экран | Цветной 4,73 дюйма Пластиковая защита с антибликовым покрытием Изображение автоматически переворачивается при изменении положения монитора |
| Ресурс батареи | 200 сварок и термоусадок от батареи BTR-09 |
| Ресурс электродов | 3000 сварок |
| Электропитание | Переменное 100 … 240 В через сетевой адаптер ADC-18 Постоянное 10 … 15 В через шнуры питания DCC-12, DCC-13 |
| Условия эксплуатации | Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95% |
| Условия хранения | Температура -40…+80˚C, влажность 0…95% Длительное хранение с батареей -20 … +30˚C |
| Интерфейсы | USB2.0 6-pin Mini-DIN для подключения термостриппера HJS-02, HJS-03 |
| Защита | Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
| Соответствие стандартам | Протестировано в соответствии со стандартами EMC Telcordia GR-765-CORE |
| Совместимость с Fuse коннекторами | Система Fujikura Fuse Connect |
| Длина, мм | 163 |
| Ширина, мм | 148 |
| Высота, мм | 146 |
| Масса, кг | 2,5 |
