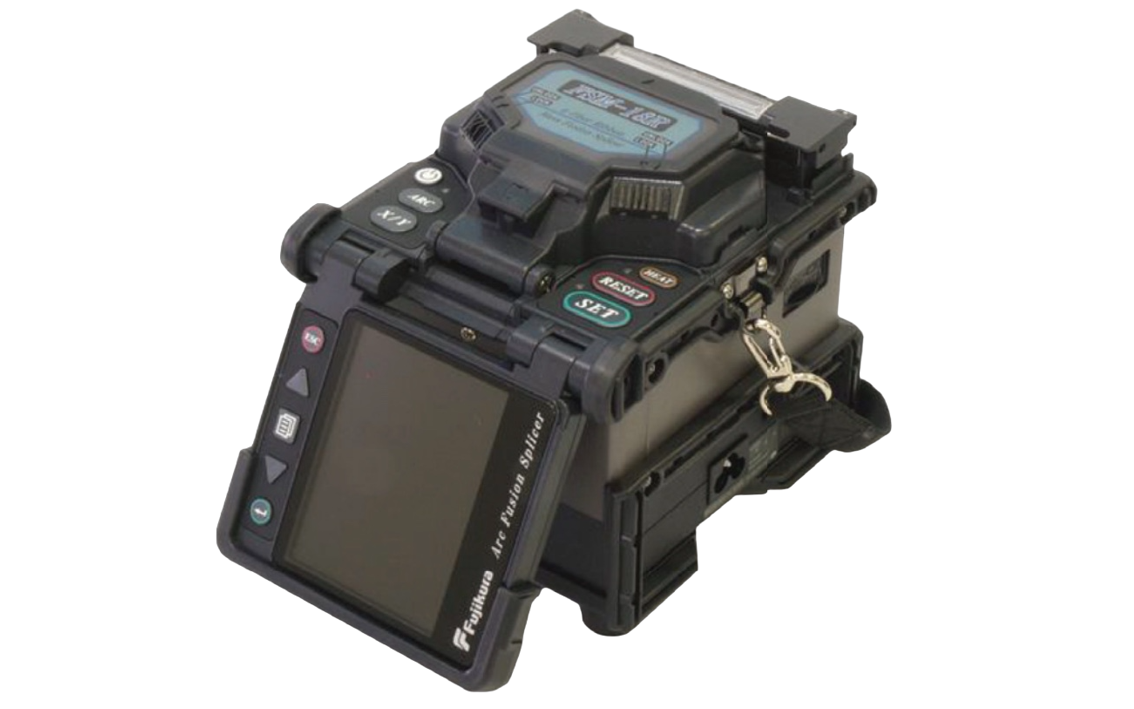

Сварочный аппарат Fujikura FSM-18S
| Типы свариваемых волокон |
Одиночные кварцевые оптические волокна одномодовые (SM, ITU-T G.652), многомодовые (MM, ITU-T G.651), со смещенной областью дисперсии (DS, ITU-T G.653), со смещенной ненулевой дисперсией (NZDS, ITU-TG.655), со смещенной длиной волны отсечки (CS, ITU-T G.654) |
|---|---|
| Диаметр свариваемого волокна | От 80 мкм до 150 мкм |
| Диаметр покрытия свариваемого волокна | От 100 мкм до 1000 мкм |
| Длина зачищаемых волокон |
От 8 до 16 мм для внешнего покрытия, не более 250 мм; 16 мм для внешнего покрытия от 250 до 1000 мкм; От 8 до 16 мм для внешнего покрытия от 250 до 1000 мкм (при наличии дополнительного держателя). |
| Реальные средние потери на сварном соединении |
|
Модель сварочного аппарата Fujikura FSM-18S отличается от предыдущей 17S уменьшенными размерами, пыле-влаго-удароустойчивостью. По спецификации от производителя, теперь на одной паре электродов можно сделать не 1000 сварок, а 2000, а на одном заряде аккумулятораной батареи можно сделать около 150 сварок с турмоусадкой. Аппарат немного потерял в весе, с батареей его вес составляет 2.5кг. В новой серии аппаратов (18S, 60S) в комплекте к кейсу поставляется специальный прикручивающийся столик для работы. Юстировка волокон в аппарате производится по оболочке волокна с помощью V-образных канавок. Fujikura-18S может применяться в самых неблагоприятных условиях эксплуатации, имеет повышенную защиту от внешних воздействий окружающей среды. Для удобства в работе аппарат укомплектован съемным рабочим столом, закрепляющимся на кейсе для переноски.
Особенности модели
- система выравнивания волокон с помощью V-образных волокон
- двухсторонняя (продублированная) система управления
- режим контроля дуги в реальном времени
- сверхвысокая емкость встраиваемых аккумуляторных батарей
- простота в управлении и обслуживании
- наличие двух вариантов узла зажима волокон: несъёмный (с магнитными прижимами) и посредством съёмных держателей волокна
Дополнительно
- Аккумуляторная батарея на 160 сварок и термоусадок BTR-08
- Шнур для зарядки батареи от сетевого адаптера DCC-14
- Шнуры питания от источника постоянного тока от автомобильного прикуривателя DCC-12
- Шнуры питания от источника постоянного тока от клемм внешнего аккумулятора DCC-13
- Держатели волокна для 250 мкм покрытия FH-60-250
- Держатели волокна для 900 мкм буферного покрытия FH-60-900
- Зажимы волокна для длины зачистки 8 мм CLAMP-S60-B
- Зажимы волокна для 900 мкм свободного буфера CLAMP-S60-C
- Крепеж лупы JP-06
- Лупа MGS-05
- Электроды ELECT2-20A
| Типы свариваемых волокон |
Одиночные кварцевые оптические волокна одномодовые (SM, ITU-T G.652), многомодовые (MM, ITU-T G.651), со смещенной областью дисперсии (DS, ITU-T G.653), со смещенной ненулевой дисперсией (NZDS, ITU-TG.655), со смещенной длиной волны отсечки (CS, ITU-T G.654) |
|---|---|
| Диаметр свариваемого волокна | От 80 мкм до 150 мкм |
| Диаметр покрытия свариваемого волокна | От 100 мкм до 1000 мкм |
| Длина зачищаемых волокон |
От 8 до 16 мм для внешнего покрытия, не более 250 мм; 16 мм для внешнего покрытия от 250 до 1000 мкм; От 8 до 16 мм для внешнего покрытия от 250 до 1000 мкм (при наличии дополнительного держателя). |
| Реальные средние потери на сварном соединении |
|
| Типичное время сварки | 11 секунд для SM волокна |
| Коэффициент отражения от сварного соединения, дБ | Не более 60 |
| Программы сварки | 40 настраиваемых пользователем программ сварки, до 60 установленных заводских режимов сварки |
| Оценка потерь сварки | Есть, по оболочке |
| Функция внесения потерь в месте сварки | Нет |
| Сохранение результатов сварки | Внутренняя память позволяет сохранять до 2000 результатов сварки |
| Просмотр места сварки | Оси Х и Y одновременно или раздельно с помощью двух CMOS телекамер на 4.1-дюймовом цветном ЖК дисплее |
| Увеличение места сварки |
В 300 раз для раздельного просмотра; В 187 раз для одновременного просмотра по осям X и Y. |
| Условия эксплуатации |
От 0 до 5000 м над уровнем моря; Относительная влажность от 0 до 95%; Температура от - 10°С до +50°С. |
| Проверка механической прочности места сварки | Настраиваемое, 200 - 440г |
| Термоусадка | Встроенный нагреватель с 30 режимами нагрева |
| Время термоусаживания | Около 35 сек. Для КДЗС производства Fujikura |
| Типы применяемых термоусадочных трубок | Стандартные, длиной 60 мм или 40 мм, а также меньшего размера |
| Количество сварок с термоусадкой при питании от аккумуляторной батареи | 160 сварок от полностью заряженной батареи BTR-08 |
| Интерфейсы | USB 1.1 (тип USB-B), видео разъем RCA/NTSC |
| Размер | 136х161х143 мм (с обрезиненой защитой) |
| Вес |
2,3 кг (с сетевым адаптером) 2,7 кг (с аккумуляторной батареей) |
