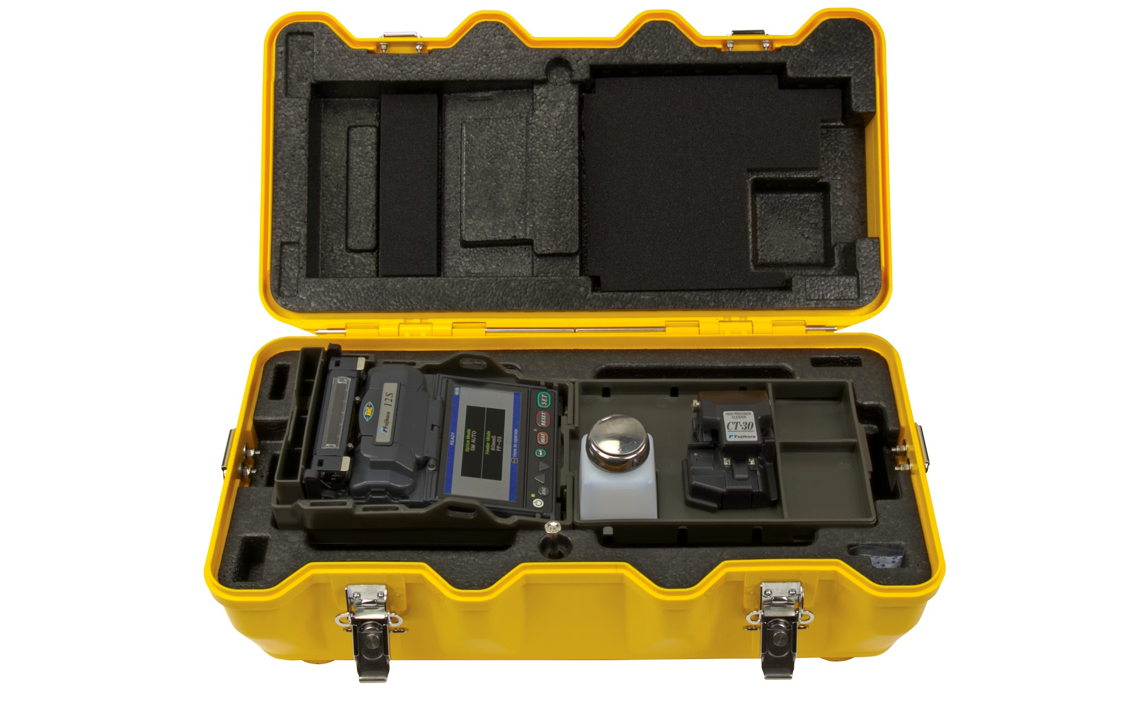

Сварочный аппарат для оптических волокон Fujikura FSM-12S
| Типы свариваемых волокон | Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
|---|---|
| Диаметр свариваемого волокна | 125 мкм / 160 мкм…3 мм в покрытии |
| Длина скола | 5…13 мм |
| Режимы сварки / термоусадки | 100 / 30 |
| Потери на сварном соединении | 0,05 дБ (SM), 0,02 дБ (MM), 0,08 дБ (DS), 0,08 дБ (NZDS) |
Сварочный аппарат Fujikura FSM-12S пришел на смену Fujikura FSM-11S. Fujikura FSM-12S имеет проверенное временем устройство совмещения по V-образной канавке и систему мониторинга по двум осям в компактном наладонном устройстве. Плоская конструкция с максимальной толщиной всего 57 мм и удивительно малый вес – 776 г делают Fujikura FSM-12S самым маленьким и легким на рынке.
Fujikura FSM-12S создан специально для работы с волокном в тесных местах или прокладке воздушных линий, где компактность и портативность очень важны. Новые особенности - мощная Li-ion батарея, “готовый к работе” кейс для переноски, рабочий столик для работы с подвесными кабелями – существенно сокращают время подготовки к сварочным работам при прокладке сетей FTTh.
- Самый маленький и легкий сварочный аппарат в мире
- Ресурс новой Li-ion батареи в три раза больше – 100 сварок и термоусадок
- Большой цветной ЖК-монитор 4,74 дюйма
- Рабочий стол в кейсе аппарата
- Защита от ударов, пыли и дождя
- Увеличенный в три раза срок службы электродов – 3000 сварок
Варианты комплектации
- Аппарат сварочный Fujikura FSM-12S, KIT A: FSM-12S+СТ-30А+FH-60-250 (цена по запросу)
- Аппарат сварочный Fujikura FSM-12S, KIT B: FSM-12S+СТ-10А+FH-60-250 (цена по запросу)
Комплектация
|
Наименование |
Модель |
Кол-во, шт. |
|
Сварочный аппарат |
Fujikura FSM-12S с электродами ELCT2-12 |
1 |
|
Аккумуляторная батарея |
BTR-10 |
1 |
|
Сетевой адаптер |
ADC-19 |
1 |
|
Сетевой шнур |
ACC-xx |
1 |
|
Кейс жесткий |
CC-29 |
1 |
|
Запасные электроды |
ELCT2-12 |
1 пара |
|
Руководство на CD |
M-12 |
1 |
|
Краткое руководство на русском языке |
M-12S-E |
1 |
|
Руководство на русском языке |
|
1 |
|
Дозатор для спирта |
AP-01 |
1 |
|
Отвертка |
SD-01 |
1 |
| Типы свариваемых волокон | Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
|---|---|
| Диаметр свариваемого волокна | 125 мкм / 160 мкм…3 мм в покрытии |
| Длина скола | 5…13 мм |
| Режимы сварки / термоусадки | 100 / 30 |
| Потери на сварном соединении | 0,05 дБ (SM), 0,02 дБ (MM), 0,08 дБ (DS), 0,08 дБ (NZDS) |
| Время сварки / термоусадки | 15 сек для SM-волокна / 30 сек для КДЗС FP-03 (60 мм) |
| Хранение результатов сварки | последние 2000 сварок |
| Просмотр места сварки / увеличение | 2 CMOS камеры на ЖК-экране 4,47 дюйма / 100х |
| Тест на растяжение | 1,96…2,25 Н |
| Применяемые КДЗС | 60 мм, 40 мм и микрогильзы |
| Ресурс батареи | 100 сварок и термоусадок |
| Ресурс электродов | 3000 сварок |
| Размеры / вес | 121х162х57 мм / 776 г (включая батарею) |
| Условия эксплуатации | Высота над уровнем моря 0…3660 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95% |
| Другие особенности | Обновление ПО через компьютер, управление данными |
| Защита | Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
