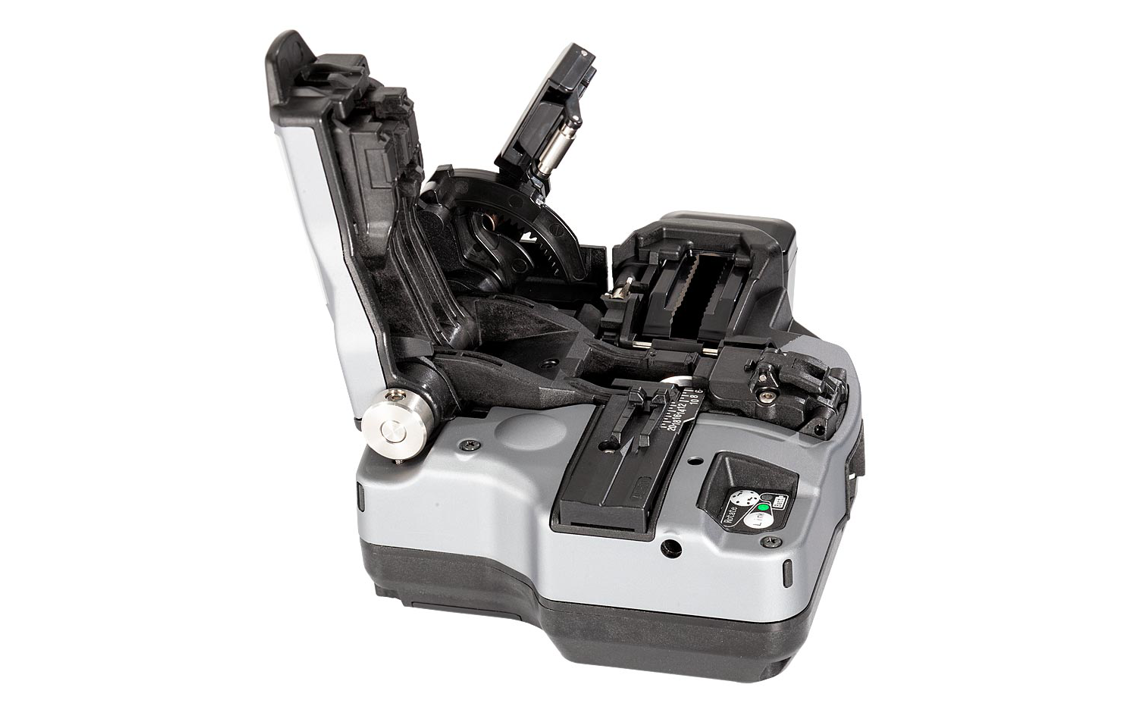

Сварочный аппарат для оптических волокон Fujikura FSM-80S+, KIT A (FSM-80S+BTR-09+DCC-18+СТ-50)
| Применяемые волокна | Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр кварцевой оболочки, мкм | 80…150 |
| Диаметр покрытия, мкм | 100…3000 |
| Длина скола | 5…16 мм |
| Режимы сварки | 100 |
Сварочный аппарат Fujikura 80S+ является обновлением верхней модели 80S в линейке Fujikura. В новой модели появилась функция беспроводного соединения Bluetooth® для управления настройками термостриппера Fujikura RS02/RS03. Также были доработаны режимы управления автоматической ветрозащитной крышки и прижимов волокна, меню контрольных параметров, меню супервизора, появилось меню настроек термостриппера и меню конфигурации беспроводного соединения.
Сварочныйаппарат для оптического волокна Fujikura FSM-80S+, имеет юстировку по сердцевине волокна (метод PAS). В дополнение к защите от ударов, пыли и влаги, Fujikura FSM-80S+ получили автоматическую защиту от ветра и печку для термоусадки для сокращения времени соединения волокон.
Новый сварочный аппарат получил инновационный дизайн кейса для быстрой подготовки к работе, мощная батарею Li-ion для длительной автономной работы, большой цветной антибликовый ЖК-монитор с высоким разрешением и встроенное руководство пользователя.
Функция беспроводного соединения через протокол Bluetooth для связи с термострипперами Fujikura RS02/Fujikura RS03 для автоматической установки параметров работы, со смартфонами на базе Android или iOS для передачи данных по сваркам. В аппарате Fujikura 80S+ добавлена отдельная кнопка для открытия/закрытия ветрозащитной крышки, а также увеличена скорость работы автоматической крышки печки.
Комплектация
| Сварочный аппарат Fujikura 80S+ с электродами ELCT2-20A | 1 шт. |
| Прижимы CLAMP-S70C | 1 пара |
| Сетевой адаптер/зарядное устройство ADC-18 | 1 шт. |
| Сетевой шнур ACC-15 | 1 шт. |
| Кейс жесткий CC-30 | 1 шт. |
| Запасные электроды ELCT2-20A | 1 пара |
| USB-кабель USB-01 | 1 шт. |
| Руководство на CD M-70 | 1 шт. |
| Краткое руководство на русском языке Q-80S/19S | 1 шт. |
| Руководство на русском языке | 1 шт. |
| Лоток для КДЗС SL-01 | 1 шт. |
| Дозатор для спирта AP-01 | 1 шт. |
| Отвертка SD-01 | 1 шт. |
| Скалыватель CT-50 | 1 шт. |
| Батарея BTR-09 | 1 шт. |
| Шнур DCC-18 | 1 шт. |
| Применяемые волокна | Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
| Диаметр кварцевой оболочки, мкм | 80…150 |
| Диаметр покрытия, мкм | 100…3000 |
| Длина скола | 5…16 мм |
| Режимы сварки | 100 |
| Потери на сварном соединении | 0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS) |
| Возвратные потери | 60 дБ и выше |
| Время сварки | 7 сек для SM-волокна |
| Оценка потерь на сварном соединении | Есть, по сердцевине и оболочке |
| Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ |
| Хранение результатов сварки | последние 2000 сварок |
| Просмотр места сварки | 2 CMOS камеры на цветном ЖК-экране 4,73 дюйма |
| Увеличение места сварки | 300х для раздельного просмотра по осям X и Y 160х для одновременного просмотра |
| Тест на растяжение | 1,96…2,25 Н |
| Режимы термоусадки | 30 |
| Время термоусадки | 13 сек для КДЗС FP-03 (60 мм) |
| Применяемые КДЗС | Fujikura 60 мм, 40 мм и микрогильзы |
| Автоматическая печка | Автоматическое закрытие крышки Автостарт печки |
| Защита от ветра | Автоматическое открытие и закрытие ветрозащитной крышки Автостарт сварки при закрытии ветрозащитной крышки |
| ЖК-экран | Цветной 4,73 дюйма Пластиковая защита с антибликовым покрытием Изображение автоматически переворачивается при изменении положения монитора |
| Ресурс батареи | 200 сварок и термоусадок |
| Ресурс электродов | 3000 сварок |
| Условия эксплуатации | Высота над уровнем моря 0…5000 м, ветер 15 м/сек Температура -10…+50˚C, влажность 0…95% |
| Условия хранения | Температура -40…+80˚C, влажность 0…95% Длительное хранение с батареей -20 … +30˚C |
| Интерфейсы | USB2.0 6-pin Mini-DIN для подключения термостриппера HJS-02, HJS-03 |
| Защита | Защита от падения с высоты 76 см Защита от пыли размером 0,1…500 мкм Защита от осадков до 10 мм/час |
| Длина, мм | 146 |
| Ширина, мм | 159 |
| Высота, мм | 150 |
| Масса, кг | 2,5 (включая сетевой адаптер) |
