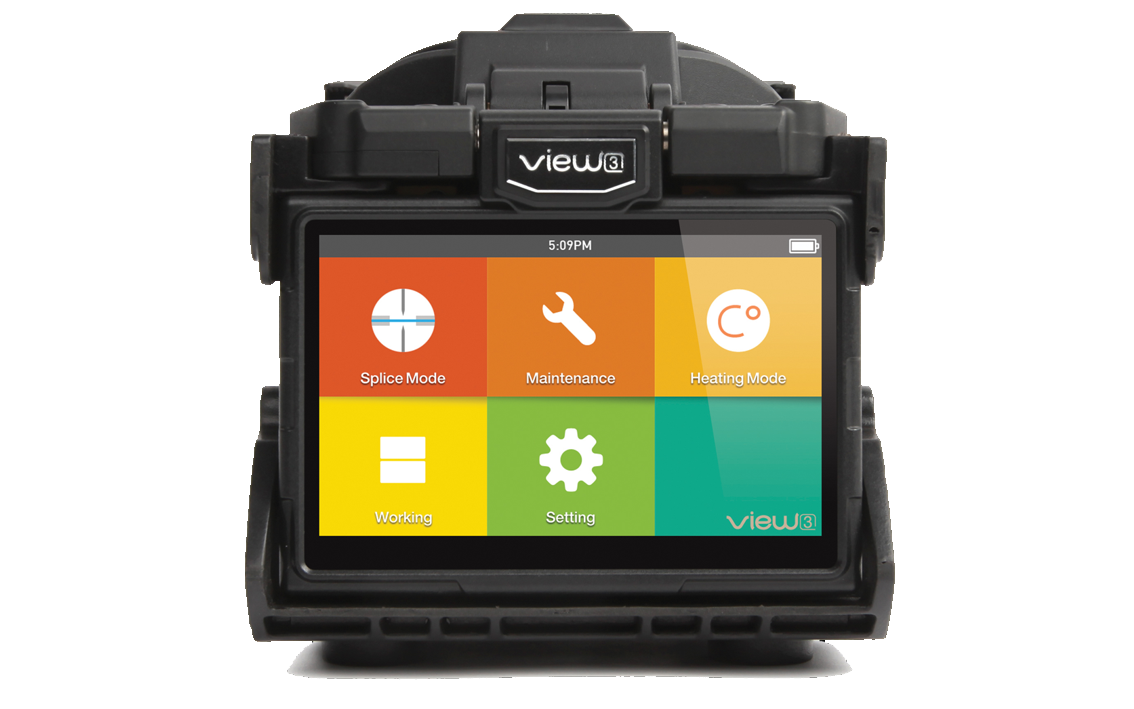

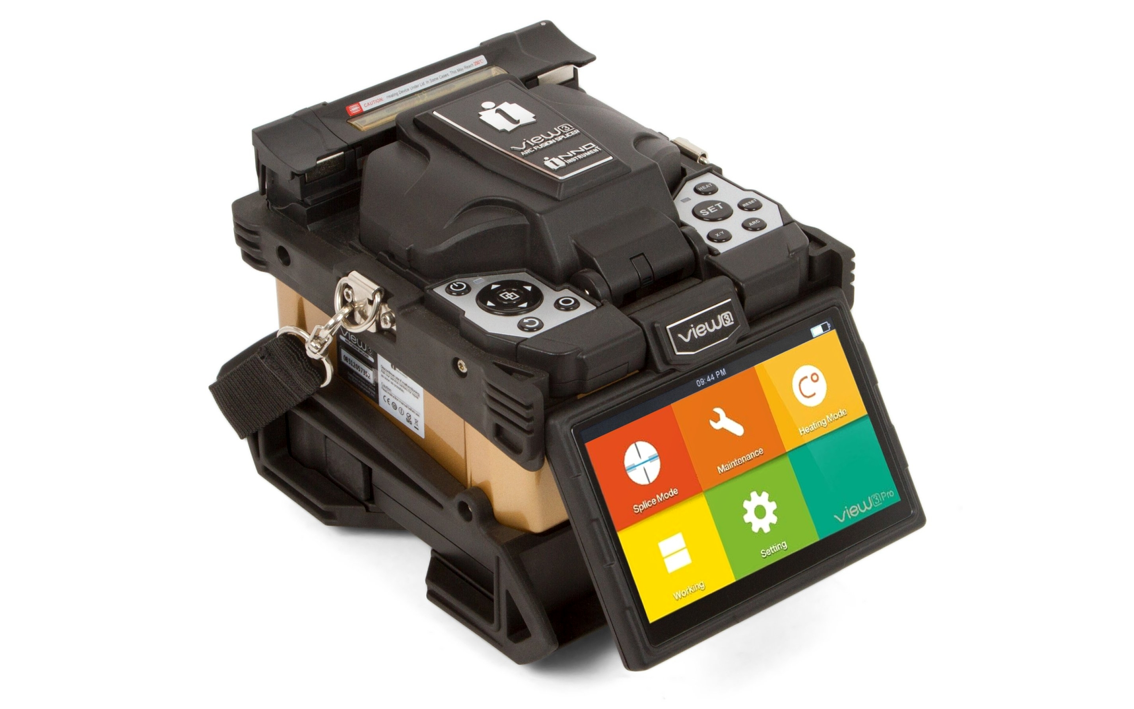

INNO Instrument VIEW 3 автоматический сварочный аппарат

INNO Instrument VIEW 3 автоматический сварочный аппарат (130701-00276)INNO Instrument VIEW 3 автоматический сварочный аппарат (130701-00276)INNO Instrument VIEW 3 автоматический сварочный аппарат (130701-00276)
Артикул: OK-00002220
в наличии
РазмерыВысота × Ширина × Глубина = 143 × 130 × 155 мм (без защитного бампера)
Высота × Ширина × Глубина = 152 × 147 × 175 мм (с защитным бампером)
Вес2.31 кг (с аккумулятором)
1.95 кг (без аккумулятора)
Форма канавокV-образная, под одиночное волокно
Типы свариваемых волоконSM (ITU-T G.652 & G.657)
MM (ITU-T G.651)
DS(ITU-T G.653)
NZDS (ITU-T G.655)
Фиксация волокно по наружному покрытию0.25 мм
0.9 мм
2 мм
3.0 мм + плоский кабель сечением 3х2 мм
Все характеристики
Цена розница, с НДС
255 213.00 руб./компл
Цена опт, с НДС
255 213.00 руб./компл
Запросить специальную цену
Склад ДМД 1
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

Автоматический сварочный аппарат INNO юстирует волокна по двум взаимно перпендикулярным осям X и Y, а затем сталкивает по третьей оси Z.

INNO View 3 оптимизирован не только для сетей связи общего пользования, но и для абонентских сетей FTTx и PON. Зажимы его кареток могут фиксировать наружное покрытие 250 мкм, 900 мкм, 2 мм, 3мм и плоский кабель 3х2 мм.

Аппарат варит между собой патчкорды и защищает сварной стык гильзами FTTx и одноволоконными муфтами INNO I-Lock 160, что является незаменимой функцией при подключении абонентов.

INNO View 3 укомплектован всем необходимым для оконцовки кабеля сварными коннекторами INNO SOC-SC.

Особенности INNO View 3:

  • Управление сваркой через сенсорный экран (резервное – через клавиатуру)
  • Скалыватель VF-15H с универсальным ложементом под 4 вида буфера и плоский дроп-кабель
  • Сварка коннекторов INNO SOC-SC стандартным комплектом аппарата, без затрат на покупку опций
  • 3 года заводской гарантии – в три раза дольше, чем у конкурентов
  • Экран из закаленного стекла
  • Электроды аппарата и лезвие скалывателя унифицированы с аналогичными расходниками Fujikura
  • Зум легко регулируется до 520х двойным кликом в нужном месте 5” активного экрана
Характеристики
РазмерыВысота × Ширина × Глубина = 143 × 130 × 155 мм (без защитного бампера)
Высота × Ширина × Глубина = 152 × 147 × 175 мм (с защитным бампером)
Вес2.31 кг (с аккумулятором)
1.95 кг (без аккумулятора)
Форма канавокV-образная, под одиночное волокно
Типы свариваемых волоконSM (ITU-T G.652 & G.657)
MM (ITU-T G.651)
DS(ITU-T G.653)
NZDS (ITU-T G.655)
Фиксация волокно по наружному покрытию0.25 мм
0.9 мм
2 мм
3.0 мм + плоский кабель сечением 3х2 мм
Длина сколаДиаметр: от 0.125 до 1 мм
Длина скола: от 8 до 16 мм
Допустимый диаметр волокна для закладывания в V-канавку80 - 150 мкм
Сварка волоконПредустановленных программ: 21
Память: 128 программируемых режимов
Термоусадка гильзПредустановленных программ: 2
Память: 32 программируемых режима
Затухание в сварных стыкахSM: 0.03 дБ
MM: 0.02 дБ
DS: 0.05 дБ
NZDS: 0.05 дБ
G.657: 0.03 дБ (ITU-T Standard)
Возвратные потери>> 60 дБ
Подсветка3 белых LED
Продолжительность одной сварки7 сек в программе Quick
9 сек в программе SM
Оценка потерь сварного стыкаАвтоматическая, во всех режимах
Допустимые размеры защитных гильзДлина: 20 мм, 30 мм, 40 мм, 50мм, 60 мм
Диаметр: до 6 мм
Продолжительность одной термоусадки30 сек для гильзы типа FP-03
Объем журнала сварокХранятся данные последних 2000 сварок
Тест на разрыв1.96 - 2.25 Н
Условия эксплуатацииВысота от 0 до 5000 м
влажность от 0 до 95% без конденсата
от -10° до +50°С
скорость ветра не более 15 м/с
Условия храненияВлажность от 0 до 95% без конденсата
от -40° до +80°С
Монитор5.0″ цветной LCD тачскрин, с регулируемым углом наклона, инверсией изображения и защитой из закалённого стекла.
Увеличение волоконДо 520х как при раздельном, так и при одновременном просмотре с камер: X, Y, XY, X/Y.
Требуемый источник питанияПеременное напряжение: От 100 до 240 В, 50 - 60 Гц
Постоянное напряжение: От 9 до 14 В
Ёмкость и ресурс аккумулятора4200 мАч, 170 сварок с усадкой
УправлениеКлавиатура / Тачскрин
Автоматическая калибровка дугиДа, учитывающая температуру и атмосферное давление
Ресурс электродов3500 разрядов, допускается чистка и повторное использование
ИнтерфейсыUSB 2.0
Mini USB
