Муфта МТОК-Б1/288-8КТ3645-К-44 (проволочная броня, транзит)

МТОК-Б1/288-8КТ3645-К-44МТОК-Б1/288-8КТ3645-К-44
Артикул: 130103-00822
поставка 1-3 дня при наличии на центральном складе
Кол-во сварных соединений288
Тип кассетКТ-3645
Макс. кол-во кассет8
Кол-во вводов:
- круглый, до 16 мм4
Все характеристики
Запросить специальную цену
Склад ДМД 0
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

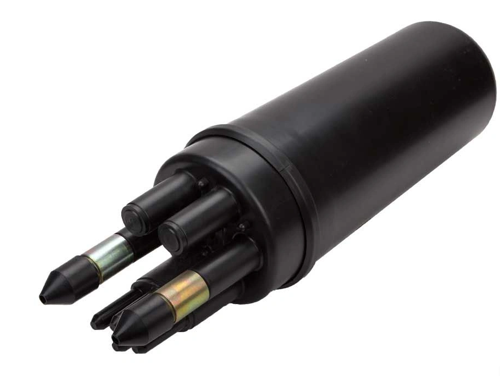

Муфта оптическая стандартного размера МТОК-Б1/288-8КТ3645-К-44 имеет четыре круглых патрубка и один овальный, на котором также имеется четыре малых патрубка для вывода из муфты проводов заземления. При необходимости использовать овальный патрубок для ввода транзитной петли малые патрубки срезаются. Для ввода ОК в круглые патрубки используются комплекты ввода №4 и №5. Используется при монтаже подземных ОК, прокладываемых в грунтах всех категорий, а также подводных ОК, прокладываемых через водные преграды.

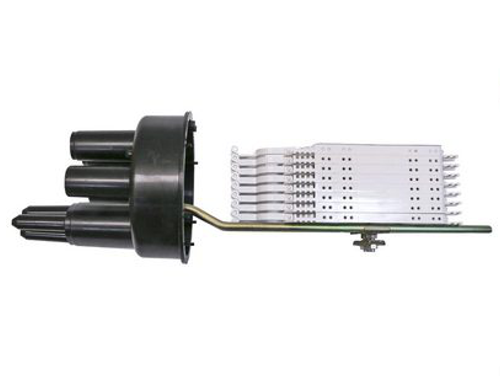

Внутри муфты установлен пластмассовый универсальный кронштейн, на котором размещается до шести кассет типа КТ. При этом с нижней стороны к кронштейну можно прикрепить бухту запаса модулей или уложенную в компактную бухту петлю транзитных модулей.

Для увеличения ёмкости муфты МТОК-Б1 используется другой кронштейн с установкой до 8-ми кассет типа КТ. При этом емкость муфты составит 288 ОВ без возможности выкладки запаса модулей.
Герметизация кожуха с оголовником осуществляется «горячим» методом с помощью термоусаживаемой трубки. Для дополнительной защиты могут использоваться защитные чугунные и пластиковые муфты.



Технические характеристики муфт типа МТОК

Наименование муфты

Ёмкость, сварных соединений в КДЗС

Макс.   количество  кассет

Необходи- мость кабельных вводов

Способ герметизации корпуса муфтыГабаритные размеры муфты, ммМасса, кг

КТ

КУ

КМ

КСдлинадиаметр
МТОК-А1…77*

216

6

4

-

-

есть

«горячий»

527

159

3,8

МТОК-А1…88*

216

6

4

-

-

есть

«горячий»

597

159

4,8

МТОК-А1…78*

216

6

4

-

-

есть

«горячий»

597

159

4,3

МТОК-Б1…44*216, 2886 или 8

4

6 или 8

-

есть

«горячий»

523

159

4,0

МТОК-Б1…45*216, 2886 или 8

4

6 или 8

-

есть

«горячий»

593

159

4,8

МТОК-В2216, 2886 или 8

4

6 или 8

-

есть

«механический»

494

200

3,0

МТОК-В3216, 2886 или 8

4

6 или 8

-

есть

«механический»

494

215

3,0

МТОК-Г3216, 2886 или 8

4

6 или 8

-

нет

«механический»

488

215

3,0

МТОК-ББ

324

9

-

9

-

есть

«горячий»

720

160

4,9

МТОК-К6

108

3

-

2

-

есть

«механический»

378

188

1,3

МТОК-Л6

108

3

-

2

-

нет

«механический»

416

188

1,3

МТОК-М6

144

4

-

-

-

есть

«механический»

392

188

1,3

МТОК-К7

48

-

-

-

3

есть

«механический»

291

188

1,0

МТОК-Л7

48

-

-

-

3

нет

«механический»

324

188

1,0



Экплуатационные параметры

Температура эксплуатации, 0Сот -60 до +70
Относительная влажность(среднегодовое  значение), %

до 100

Усилие сдавливания, кН/100 мм

10

Стойкость  к удару, Н*м (Дж)

10

Характеристики
Кол-во сварных соединений288
Тип кассетКТ-3645
Макс. кол-во кассет8
Кол-во вводов:
- круглый, до 16 мм4
- овальный, до 10 мм/до 25 мм4/2
Возможность транзитанет
Герметизация корпусаТУТ
Герметизация вводовСпецвводы
Температура эксплуатации ºСот -60 до +70
Габаритные размеры:
- длина, мм523
- диаметр, мм159
Масса, кг4,0
