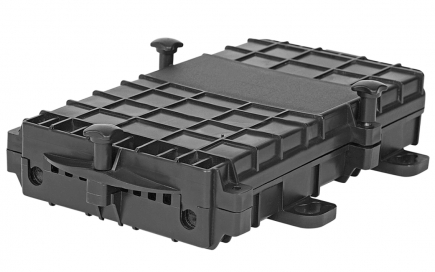

Муфта-кросс МКО-П1/С09-2/4SC-1PLC4-SC/APC-10SC-10SC/APC-2SC/APC
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Кол-во адаптеров SC: | |
| - для входов сплиттеров | 2 |
Муфта-кросс МКО-П1/С09-2/4SC-1PLC4-SC/APC-10SC-10SC/APC-2SC/APC, предназначена для использования в качестве оптического кросса малой емкости, в том числе в сетях FTTH/PON с установкой планарных оптических разветвителей 2го касада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах). Выполнена из пластмассы и имеет пыле-влагозащищенную тупиковую конструкцию (ввод ОК и вывод ШОС производится с одной стороны).

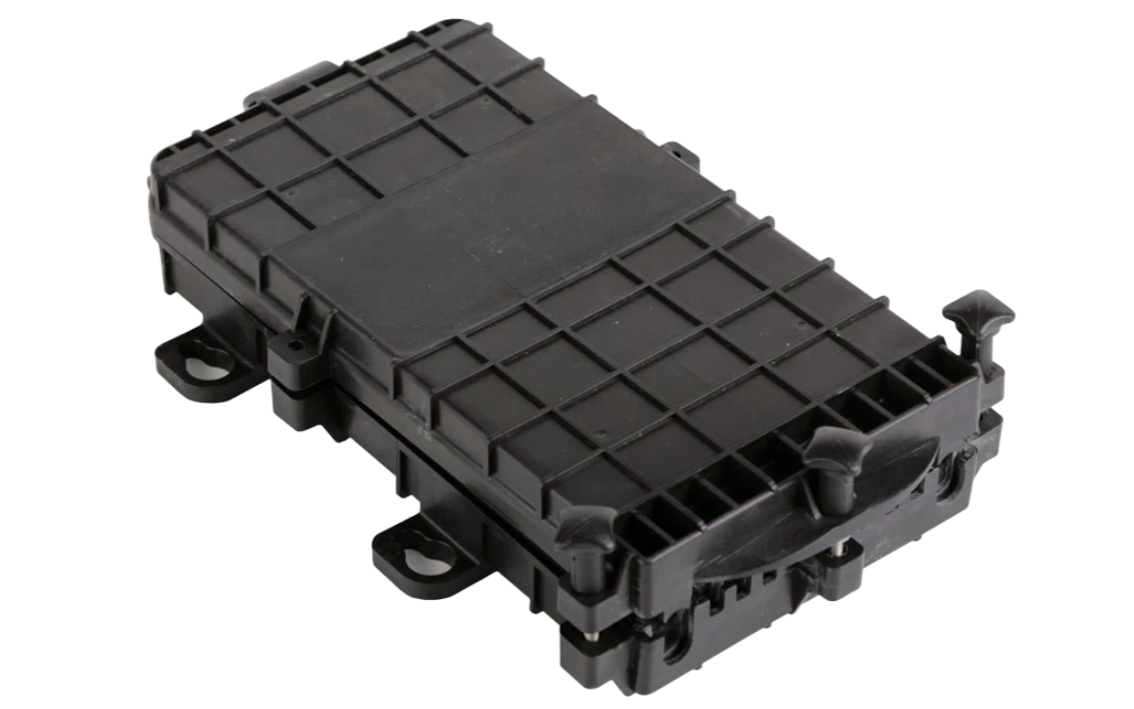

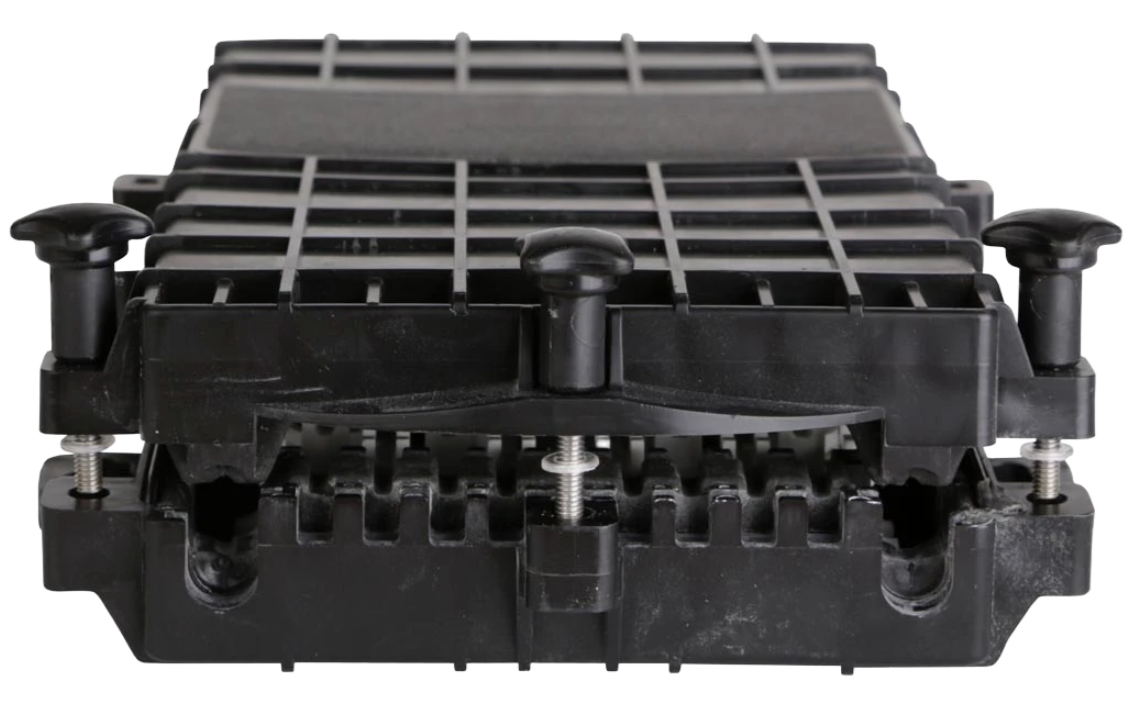

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой, с уплотнительной прокладкой на стыке корпуса и крышки. Крышка с корпусом скреплена пластмассовой петлёй. Фиксация крышки и герметизация муфты осуществляется невыпадающими винтами и запрессованными в корпус гайками. Герметизация муфты и ОК механическая, за счет эластичных прокладок.
- ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 9 мм;
- ввод и крепление восьми диэлектрических ОК с диаметром наружной оболочки до 3,5 мм;
- возможность организации “транзитного” ввода одного ОК;
- размещение до 36 сростков оптических волокон (КДЗС 4525);
- установку двух разветвителей оптических планарных с номинальным размером корпуса 60х7х4 мм;
- установку до 10-ти розеток (адаптеров) оптических типа SC.
Комплектация
| Корпус | 1 шт. |
| КДЗС 4525 | 20 шт. |
| Адаптеры SC/APC | 10 шт. |
| Пигтейлы SC/APC | 2 шт. |
| Сплиттер PLC 1х4 SC/APC | 1 шт. |
| Стяжки, маркеры | 1 компл. |
| Пинцет для укладки КДЗС | 1 шт. |
Установка муфты на стене или опоре выполняется с применением соответствующих кронштейнов.
Кронштейн для подвески в комплектацию муфты не входит и приобретается отдельно.
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Кол-во адаптеров SC: | |
| - для входов сплиттеров | 2 |
| - для выходов сплиттеров | 8 |
| Кол-во вводов: | |
| - до 9 мм/транзит | 2/1 |
| - до 3,5 мм | 8 |
| Герметизация корпуса | Гель |
| Герметизация вводов ОК | Гель |
| Защищенность | IP67 |
| Температура эксплуатации, ºС | от -40 до +65 |
| Габаритные размеры: | |
| - длина, мм | 247 |
| - ширина, мм | 159 |
| - высота, мм | 46 |
| Масса, кг | 1,6 |
