Муфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APC

Муфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APCМуфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APCМуфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APCМуфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APC
Артикул: 130408-00058
в наличии
Макс. кол-во модульных сплиттеров2
Тип корпуса сплиттеровМодульный
Макс. кол-во сварных соединений36
Кол-во адаптеров SC:
- для входов сплиттеров2
Все характеристики
Цена розница, с НДС
2 854.00 руб./шт
Цена опт, с НДС
2 768.00 руб./шт
Запросить специальную цену
Склад ДМД 182
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

Муфта-кросс МКО-П2/СМ3-2/2SC-2SC-2SC/APC -2SC/APC предназначена для использования в качестве оптического кросса малой емкости, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).

Данное исполнение предназначено для использования модульного сплиттера.

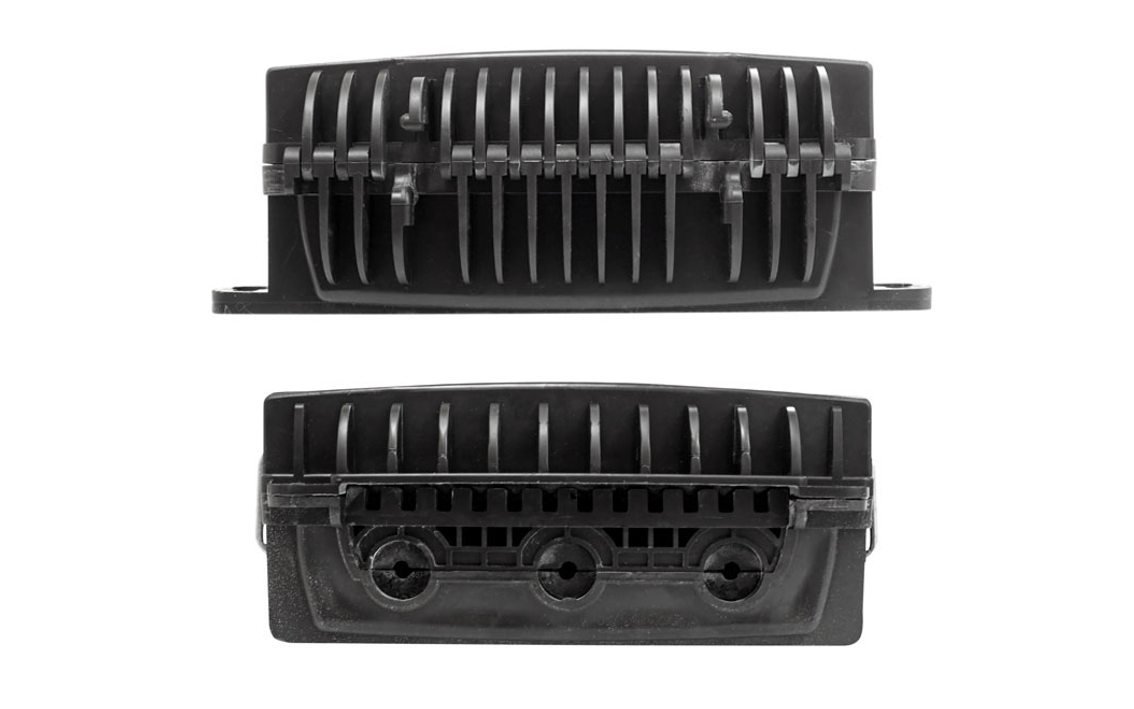

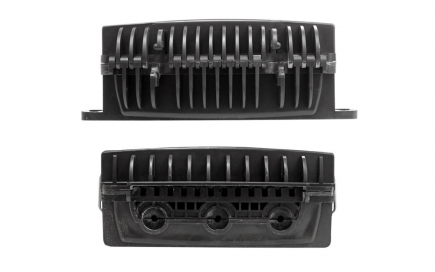

Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны).

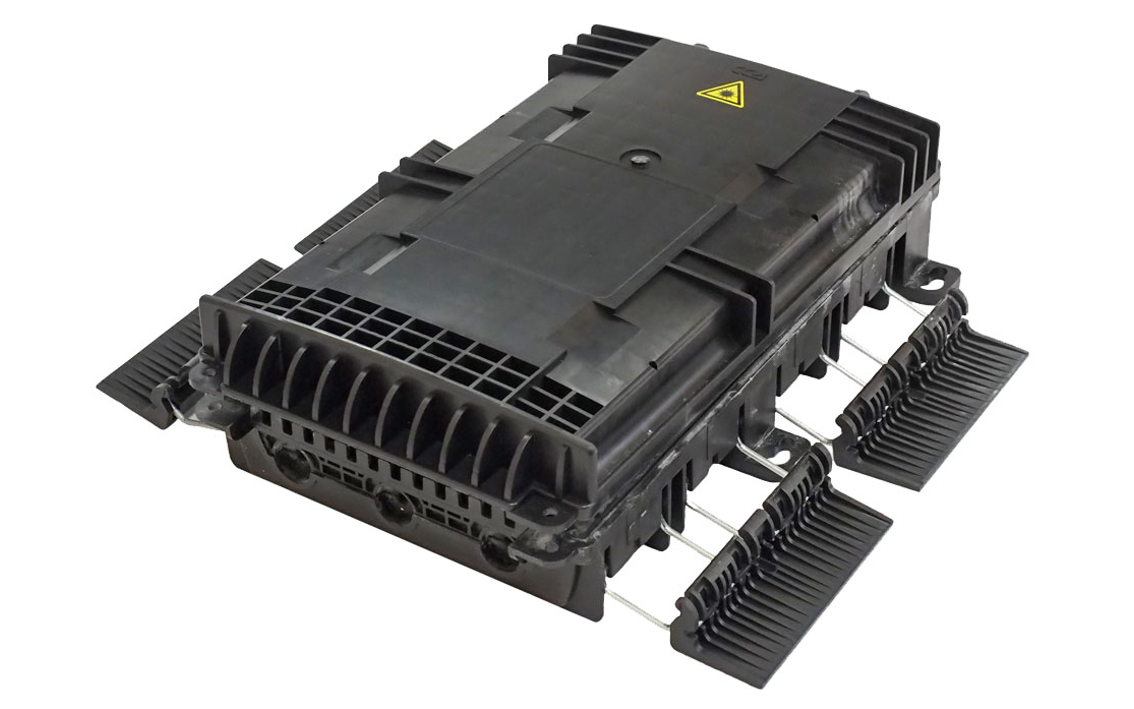

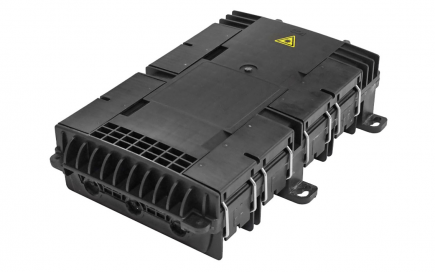

Представляет собой малогабаритный контейнер прямоугольной формы, снабженный откидной крышкой. Крепление крышки с корпусом осуществляется пластмассовой петлёй.

Фиксация и герметизация крышки - при помощи четырёх пластиковых защелок на стальных пружинных петлях.

По периметру корпуса муфты, в местах соприкосновения с крышкой, находится эластичный гель, с помощью которого осуществляется как герметизация корпуса, так и герметизация введенных магистральных и абонентских кабелей.

В нижней части корпуса имеется съёмный блок ввода и герметизации распределительных ВОК с одной стороны и дроп-кабелей с другой стороны блока. Съёмный блок имеет гелевое покрытие по всей поверхности соприкосновения с ВОК и корпусом муфты.

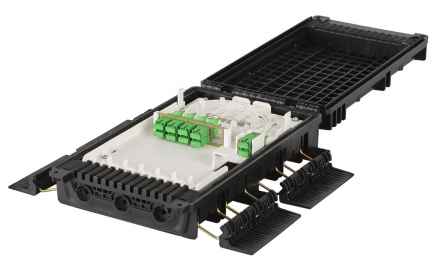

Внутри корпуса установлена съёмная монтажная панель (вставка), с тыльной стороны которой предусмотрено место для укладки транзитной петли оптических модулей, установлены фиксаторы ЦСЭ и кассета КТ-3645 для сварки волокон распределительных ВОК. На лицевой стороне панели находятся гнёзда для установки адаптеров типа SC, а также ложемент Л2-СП, на который можно установить разветвители в мини-корпусах с волокнами длиной 1 метр в буферном покрытии 900 мкм и ложемент Л12-4525 для размещения сварных стыков абонентских дроп-кабелей с пигтейлами.

Конструкция муфты не смотря на небольшие габаритные размеры обеспечивает возможность организации транзитной петли оптических модулей без разрезания.

Конструкция муфты обеспечивает:
• ввод и крепление введенных в корпус трех ОК с диаметром наружной оболочки до 16 мм;
• возможность организации “транзитного” ввода одного ОК;
• размещение до 36 сростков оптических волокон (КДЗС 4525) распределительных ВОК и 12 сростков дроп-кабелей;
• установку двух оптических планарных разветвителей с номинальным размером корпуса 60х7х4 мм;
• установку до 12-ти розеток (адаптеров) оптических типа SC;
• пылезащищенный вывод до 12 дроп-кабелей круглого профиля диаметром до 5 мм или прямоугольного профиля типа «бабочка».

Установка муфты на стене или опоре выполняется с применением кронштейнов для подвески МКО-П2, существует два типа кронштейнов.

Кронштейны для подвески МКО-П2 в комплектацию муфты не входят и приобретаются отдельно.

Комплектация

Корпус с крышкой1 шт.
Гильзы КДЗС 452520 шт.
Монтажная панель (вставка)1 шт.
Кассета для сварки 36 ОВ с крышкой1 шт.
Адаптеры SC/APC2 шт.
Пигтейлы SC/APC2 шт.
Стяжки, маркеры1 компл.
Силикагель30 г
Характеристики
Макс. кол-во модульных сплиттеров2
Тип корпуса сплиттеровМодульный
Макс. кол-во сварных соединений36
Кол-во адаптеров SC:
- для входов сплиттеров2
Кол-во вводов:
- до 16 мм/транзит3/1
- до 5 мм12
Герметизация корпусаЭластомер
Герметизация вводовЭластомер
ЗащищенностьIP65
Температура эксплуатации, ºС-40...+65
Габаритные размеры, мм:
- длина330
- ширина222
- высота80
Масса, кг1,2
