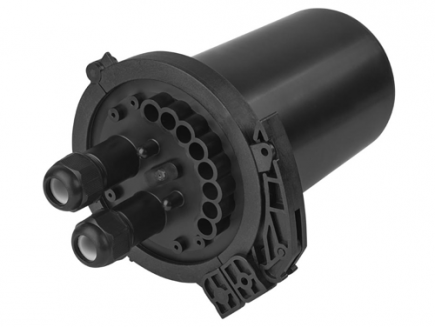

Муфта-кросс МКО-С6/А-10SC-2ФТ16
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Тип кассет | КМ |
| Макс. кол-во кассет | 2 |
Муфта-кросс МКО-С6/А-10SC-2ФТ16, для использования в сетях FTTH/PON с установкой планарных оптических разветвителей 2-го каскада, для монтажа оптических кабелей (ОК), прокладываемых (подвешиваемых) на открытом воздухе и внутри технических помещений (чердаках, подвалах).
Выполнена из пластмассы и имеет пыле-брызгозащищенную тупиковую конструкцию (ввод ОК и вывод абонентских дроп-кабелей производится с одной стороны), с уплотнительной прокладкой на стыке кожуха с оголовником. Фиксация кожуха и оголовника осуществляется пластмассовым хомутом с рычажным замком.
Герметизация вводов/выводов ОК и дроп-кабеля в муфте предусмотрена по наружным оболочкам при помощи эластичных прокладок.
Конструкция муфты обеспечивает:
• ввод и крепление двух диэлектрических ОК с диаметром наружной оболочки до 16 мм;
• ввод и крепление 8 абонентских ОК диаметром 2...4 мм;
• размещение до 12 сростков оптических волокон (КДЗС 4525);
• установку двух разветвителей оптических планарных;
• установку до 8-х розеток (адаптеров) оптических типа SC.
Установка муфты на стене или опоре выполняется с применением специализированного кронштейна.
Комплектация
| Корпус (оголовник, кожух, хомут, кронштейн) | 1 шт. |
| Кассета КМ с крышкой | 1 шт. |
| Ложемент Л-12 | 1 шт. |
| Ложемент Л-2СП | 1 шт. |
| Фитинг | 2 шт. |
| Вставка эластичная для плоского кабеля | 2 шт. |
| Вставка эластичная для круглого кабеля 4-10 мм | 2 шт. |
| Вставка эластичная для круглого кабеля 10-16 мм | 2 шт. |
| Панель адаптеров 8SC | 1 шт. |
| Панель адаптеров 1SC | 2 шт. |
| Гильзы КДЗС-4525 | 20 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Вставки эластичные от 2 до 3,5 мм с заглушками | 8 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
Разветвители и кронштейн в комплектацию муфты не входят и приобретаются отдельно.
| Макс. кол-во сплиттеров | 2 |
| Тип корпуса сплиттеров | Мини |
| Макс. кол-во сварных соединений | 36 |
| Тип кассет | КМ |
| Макс. кол-во кассет | 2 |
| Макс. кол-во адаптеров SC | 10 |
| Кол-во вводов: | |
| - фитинг, до 16 мм | 2 |
| - эластичная заглушка, до 3,5 мм | 8 |
| Герметизация корпуса | Хомут |
| Температура эксплуатации, ºС | -60...+70 |
| Габаритные размеры, мм: | |
| - длина | 370 |
| - диаметр | 188 |
| Масса, кг | 1,8 |
