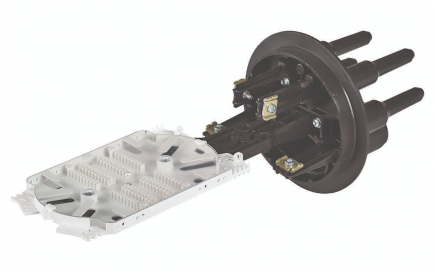

Муфта МТОК-Л6/108-1КТ3645-К (фиксация ОК с помощью ТУТ)
| Кол-во сварных соединений: | |
| - без транзитной петли | 108 |
| - с транзитной петлей | 72 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет: |
Малогабаритная оптическая муфта МТОК-Л6/108-1КТ3645-К предназначена для монтажа городских и подвесных оптических кабелей как с броней из гофрированной стальной ленты, так и без брони.
Способ герметизации кожуха с оголовником механический, с применением пластмассового хомута. Муфта оснащена ступенчатыми патрубками, узкие участки которых предназначены специально для ввода тонких кабелей.Конструкция МТОК-Л6 позволяет крепить ЦСЭ и периферийные силовые элементы сращиваемых ОК. Муфта имеет: 2 круглых патрубка с внутренним диаметром 20 мм, 2 круглых патрубка 16 мм и один овальный патрубок.
Муфта оснащается пластмассовым универсальным кронштейном, на котором можно установить до 3-х кассет типа КТ, две сверху и одну снизу кронштейна. В случае, если с нижней стороны к кронштейну прикрепляется бухта запаса модулей или транзитная петля, количество кассет на кронштейне может быть не более двух.
В комплект муфты МТОК-Л6 входит металлический кронштейн для установки муфты на вертикальные поверхности или опоры с помощью монтажной ленты.
Технические характеристики муфт типа МТОК
| Наименование муфты |
Ёмкость, сварных соединений в КДЗС |
Макс. количество кассет |
Необходи- мость кабельных вводов |
Способ герметизации корпуса муфты | Габаритные размеры муфты, мм | Масса, кг | ||||
|
КТ |
КУ |
КМ |
КС | длина | диаметр | |||||
| МТОК-А1…77* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
527 |
159 |
3,8 |
| МТОК-А1…88* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
597 |
159 |
4,8 |
| МТОК-А1…78* |
216 |
6 |
4 |
- |
- |
есть |
«горячий» |
597 |
159 |
4,3 |
| МТОК-Б1…44* | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«горячий» |
523 |
159 |
4,0 |
| МТОК-Б1…45* | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«горячий» |
593 |
159 |
4,8 |
| МТОК-В2 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«механический» |
494 |
200 |
3,0 |
| МТОК-В3 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
есть |
«механический» |
494 |
215 |
3,0 |
| МТОК-Г3 | 216, 288 | 6 или 8 |
4 |
6 или 8 |
- |
нет |
«механический» |
488 |
215 |
3,0 |
| МТОК-ББ |
324 |
9 |
- |
9 |
- |
есть |
«горячий» |
720 |
160 |
4,9 |
| МТОК-К6 |
108 |
3 |
- |
2 |
- |
есть |
«механический» |
378 |
188 |
1,3 |
| МТОК-Л6 |
108 |
3 |
- |
2 |
- |
нет |
«механический» |
416 |
188 |
1,3 |
| МТОК-М6 |
144 |
4 |
- |
- |
- |
есть |
«механический» |
392 |
188 |
1,3 |
| МТОК-К7 |
48 |
- |
- |
- |
3 |
есть |
«механический» |
291 |
188 |
1,0 |
| МТОК-Л7 |
48 |
- |
- |
- |
3 |
нет |
«механический» |
324 |
188 |
1,0 |
Экплуатационные параметры
| Температура эксплуатации, 0С | от -60 до +70 |
| Относительная влажность(среднегодовое значение), % |
до 100 |
| Усилие сдавливания, кН/100 мм |
10 |
| Стойкость к удару, Н*м (Дж) |
10 |
| Кол-во сварных соединений: | |
| - без транзитной петли | 108 |
| - с транзитной петлей | 72 |
| Тип кассет | КТ-3645 |
| Макс. кол-во кассет: | |
| - без транзитной петли | 3 |
| - с транзитной петлей | 2 |
| Кол-во вводов: | |
| - круглый ступенчатый, до 20 мм | 2 |
| - круглый ступенчатый, до 16 мм | 2 |
| - овальный, до 25 мм/транзит | 2/1 |
| Герметизация корпуса | Хомут |
| Герметизация вводов | ТУТ |
| Температура эксплуатации ºС | от -60 до +70 |
| Габаритные размеры: | |
| - длина, мм | 416 |
| - диаметр, мм | 188 |
| Масса, кг | 1,5 |
Комплектация
| Корпус (оголовник,кожух, хомут) | 1 шт. |
| Кассета КТ-3645 с крышкой | 1 шт. |
| Гильзы КДЗС 4525 | 20 шт. |
| Пинцет для укладки КДЗС | 1 шт. |
| Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
| Комплект маркеров и стяжек | 1 шт. |
| Силикагель (пакет) | 1 шт. |
