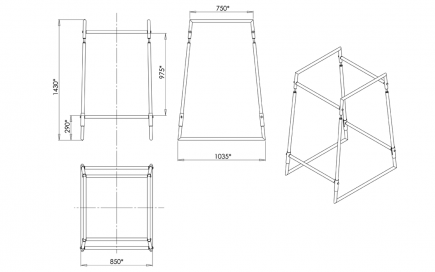

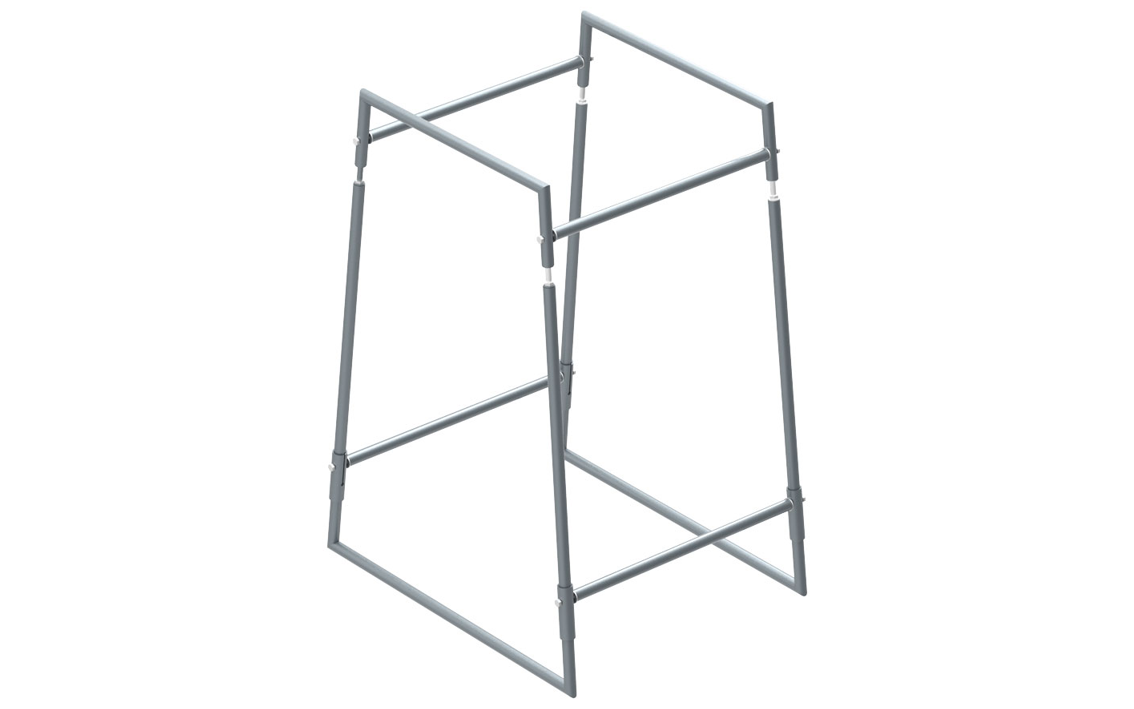

Каркас для КС-5

Комплектация:

1. Опора нижняя - 2 шт.
2. Стойки - 4 шт.
3. Опора верхняя - 2 шт.
4. Распорка нижняя - 2 шт.
5. Распорка верхняя - 2 шт.
6. Гайка М16 (регулировочная) - 4 шт.
7. Болт М12х60 (крепление распорок) - 8 шт.


Монтаж:

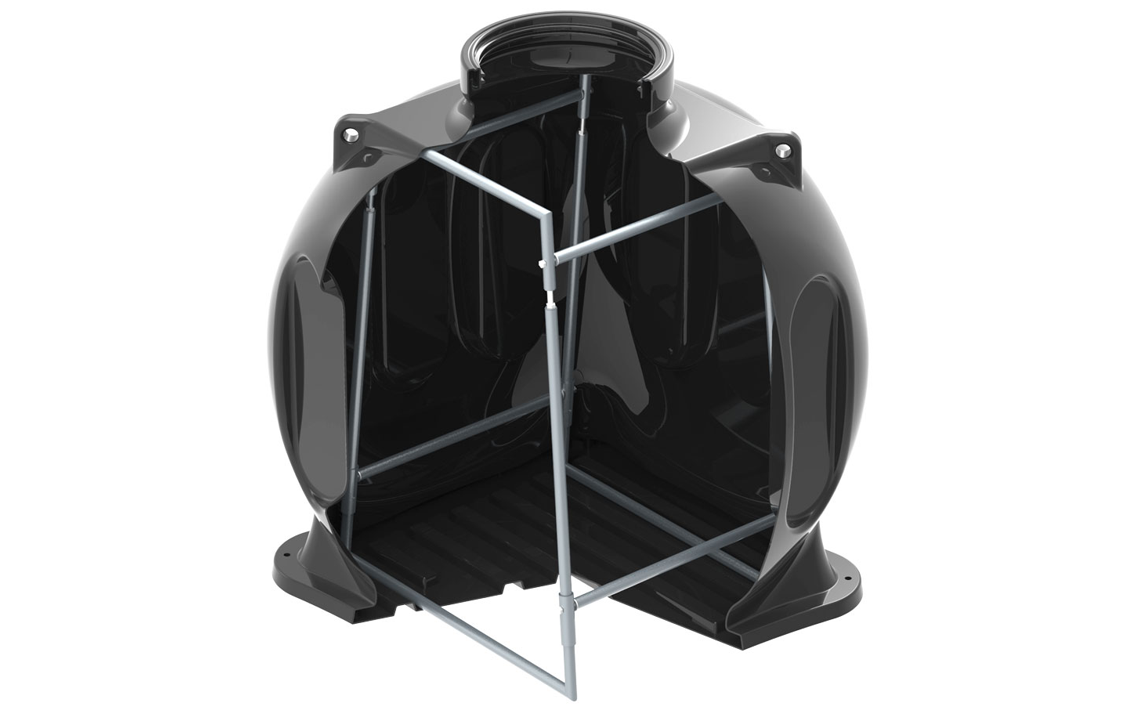

1. Спускаем в колодец: опору нижнюю - 1 шт, опору верхнюю - 1 шт, стойку - 2 шт.
2. Устанавливаем опору нижнюю на дно колодца в углубление между 1-м и 2-м ребром.
3. В торцы опоры вставляем стойки.
4. Отклонив опору со стойками к центру колодца вставить опору верхнюю в отверстия на торцах стоек (гайки М16 на опоре верхней должны быть закручены до упора).
5. С помощью регулировочных гаек М16 зафиксировать получившеюся рамку между дном и квадратным сводом колодца.
6. Аналогично собираем вторую рамку.
7. Устанавливаем нижние распорки.
8. Устанавливаем верхние распорки.
9. После полной сборки каркаса произвести полную протяжку всех резьбовых соединений, чтобы исключить люфты каркаса и между самим каркасом и колодцем.
10. Демонтаж каркаса производится в обратном порядке.


ВНИМАНИЕ
Не допускается производить дополнительные отверстия в каких-либо частях каркаса.
