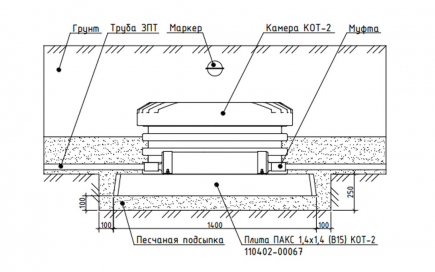

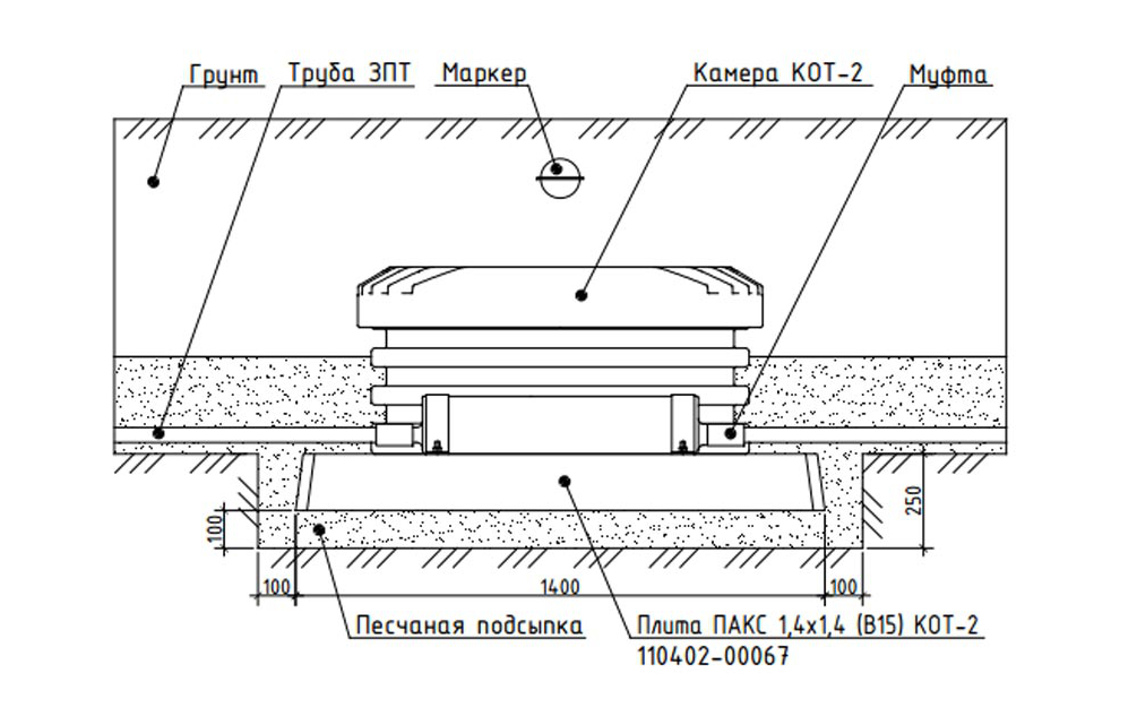

Камера оптическая трубопроводная КОТ-2

Камера оптическая трубопроводная КОТ-2, предназначена для строительства электрических и телекоммуникационных магистральных кабельных сетей в качестве необслуживаемого смотрового устройства кабельной канализации, для защиты муфт и технологического запаса кабеля от внешних воздействий (включая грызунов) в местах стыковки рабочих длин кабеля, проложенного в полиэтиленовых трубах. Устанавливается на участках загородных кабельных трасс, а также в местах отсутствия постоянного движения транспорта, в качестве проходного, углового или разветвительного смотрового устройства.

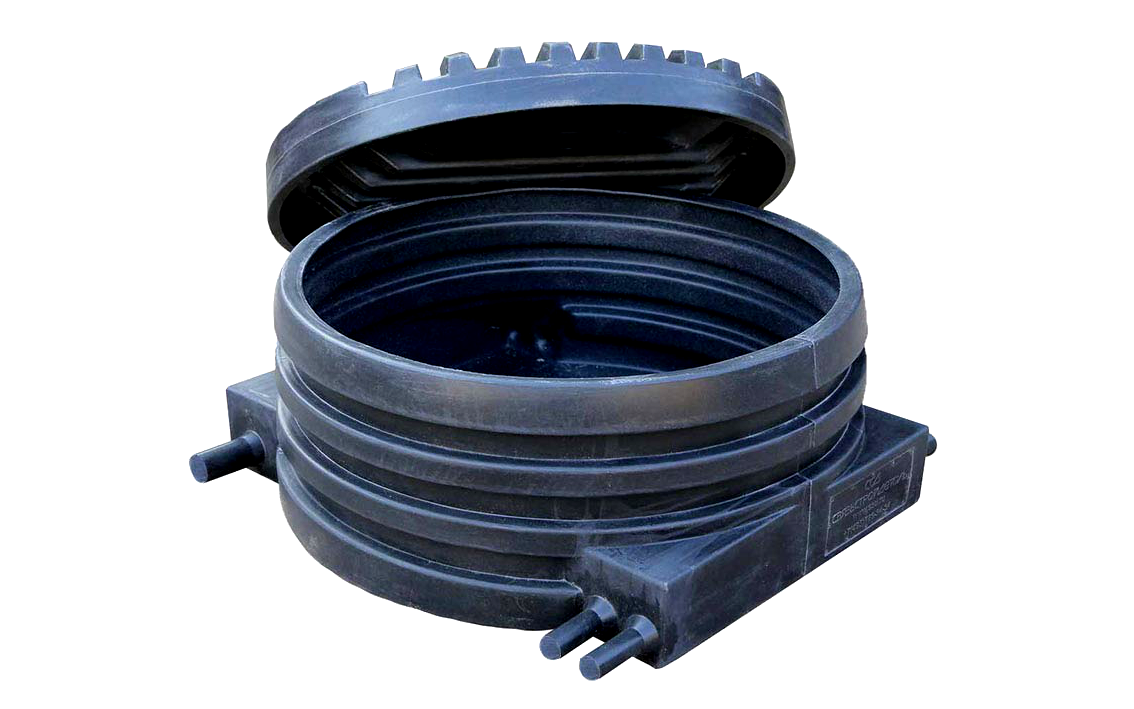

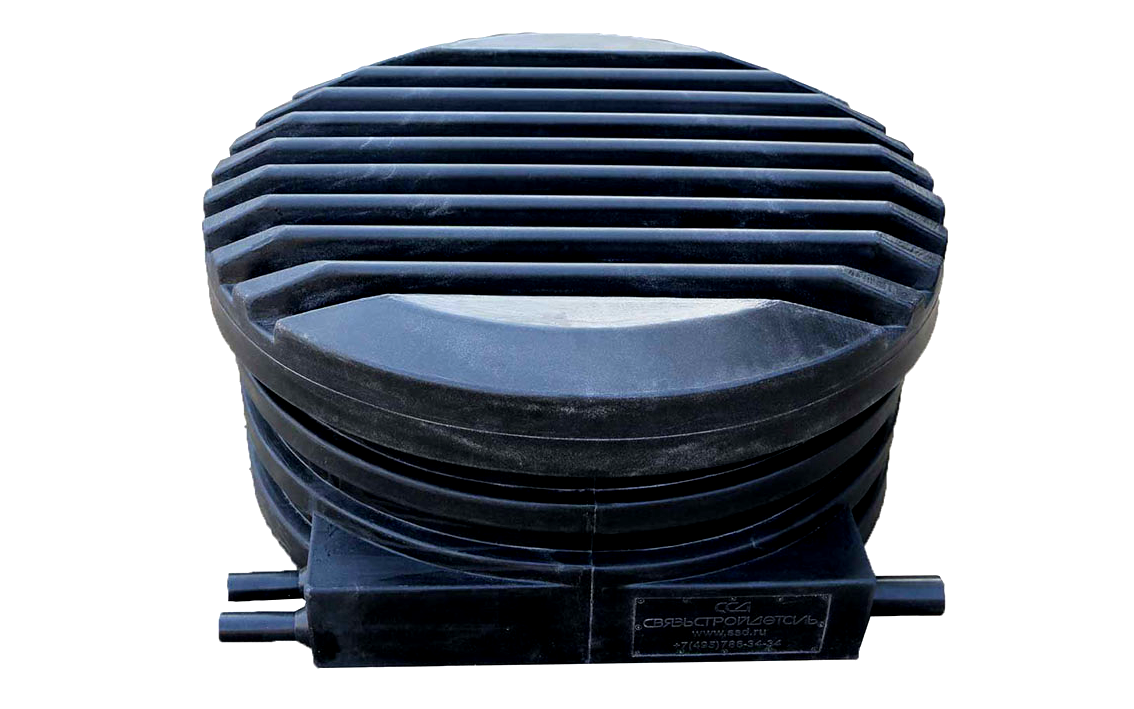

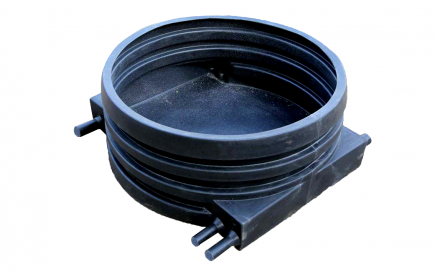

Камера имеет в сечении цилиндрическую форму и состоит из двух цельнолитых элементов – крышки и корпуса. Корпус КОТ-2 имеет ребристую поверхность. Такая конструкция придает дополнительную прочность, а также препятствует выталкиванию камеры из грунта при его выпучивании или подвижке. На двух противоположных сторонах корпуса расположены присоединительные площадки. Один конец каждой из площадок имеет глухой патрубок с наружным диаметром 55 мм, а на другом, два глухих патрубка по 40 мм.

В качестве вводимых в камеру каналов могут использоваться полиэтиленовые трубы – ССД-Пайп (ТПЖГС), гладкие или гофрированные, а также труба ЗПТ. Патрубки КОТ-2 соединяют с гладкой трубой ЗПТ при помощи соединительных или переходных механических или электросварных муфт, либо путем сквозного ввода трубы внутрь камеры. При этом, герметизация патрубка камеры с трубой осуществляется с помощью термоусаживаемой трубки ТУТ. Труба спиральная Пайп (ТПЖГС) или гофрированная, подводится к свободному месту присоединительной площадки смотрового устройства и с помощью адаптера герметичного ввода подсоединяется к нему. Ввод кабелей, включая бронированные оптические кабели, осуществляется с помощью пылевлагозащищенных, химически стойких, устойчивых к затоплению кабельных вводов с классом защиты не менее IP66.

• шесть патрубков для ввода труб разного диаметра
• возможность ввода внутрь корпуса через патрубки полиэтиленовые трубы диаметром до 50 мм
• патрубки расположены на касательных по отношению к окружности корпуса, что значительно облегчает сбор и укладку запасов кабелей, приходящих с разных сторон
• 2 присоединительные площадки, через которые также возможен ввод труб диаметром до 110 мм
• малый вес, не требующий применения грузоподъемных механизмов
• обеспечение высокой степени герметизации вводимой трубы или кабеля
• отсутствие необходимости катодной защиты камеры
• быстрое построение сложных конфигураций кабельной канализации
• применение простых экономичных технологий строительства
• экологическая безопасность
• снижение эксплуатационных затрат на обслуживание пластмассовой кабельной канализации
• высокой стойкостью к воздействию агрессивных сред
• высокой стойкостью к воздействию широкого диапазона температур
• срок службы составляет 50 лет

В камере оптической трубопроводной КОТ-2 размещается:

• одна разветвительная или две тупиковые муфты МТОК стандартного размера (МТОК-Г3) или малогабаритные МТОК-Л6
• до 400 метров кабеля ф=13,3 мм, типа ДПТ-П-64-12 кН
• технологический запас оптического кабеля (до 15 м с каждой соединяемой стороной)
• технологический запас проводников для КИПа длиной до 15 м каждый

Камера КОТ-2 выдерживает:

• вертикальную нагрузку грунта высотой до 2 м
• воздействие ручных орудий труда при открывании
