Многопарный кабель на основе витой пары, категории 5 применяется для организации магистральных кабельных сегментов со скоростью передачи данных до 100Мбит/c. Также может быть использован для передачи аналоговой информации.

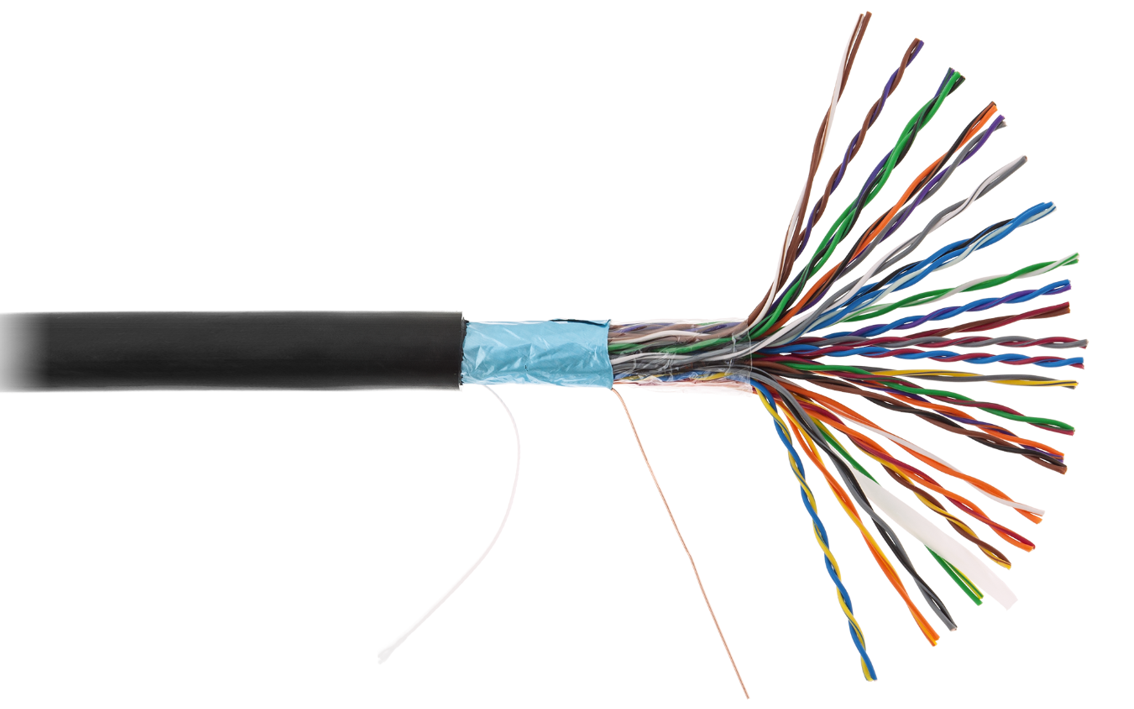

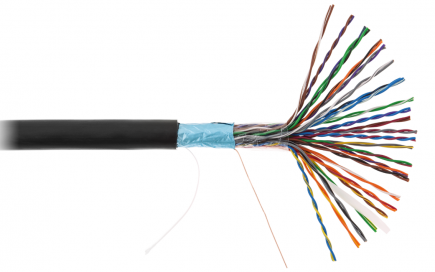

Кабель EC-UF025-5-PE-BK-3 содержит 25 пар витых медных проводников, выполнен в экранированном исполнении, соответствует категории 5 и предназначен для внешней прокладки. Для удобства монтажа пары разбиты на 5 групп с понятной цветовой маркировкой (коричневый, бирюзовый, серый, оранжевый и голубой).
Поставляется на фанерных барабанах в картонных коробках, по 305м.
Технические характеристики
Категория | 5 |
Полоса пропускания, МГц | 100 |
Тип | F/UTP |
Количество пар | 25 |
Материал проводников | Медь |
Тип проводников | Одножильный |
Диаметр проводников, мм | 0,47 |
Материал изоляции проводников | Полиэтилен высокой плотности (HDPE) |
Толщина изоляции проводников, мм | 0,235 |
Внешний диаметр изоляции проводников, мм | 0,94 |
Материал внешней оболочки | Полиэтилен (PE) |
Применение | Для внешней прокладки |
Толщина оболочки, мм | 1,0 |
Внешний диаметр оболочки (проводники/трос), мм | 12,8 |
Цвет оболочки | Черный |
Конструкция индивидуального экрана | - |
Конструкция общего экрана | Полиэфирная алюминиевая фольга со 100% площадью покрытия, проложенная в постоянном контакте с дренажным проводником (CCS, 0,5мм) |
Защитная пленка | Полиэстер (PET) |
Разрывная нить | Есть |
Погонная масса, кг/км | 147,5 |
Радиус изгиба при прокладке, D | Не менее 10 |
Радиус изгиба при эксплуатации, D | Не менее 10 |
Растягивающее усилие, H | Не более 400 |
Прочность на разрыв, H | Не более 2000 |
Волновое сопротивление, Ом | 100±15 |
Погонное сопротивление по постоянному току, Ом/км | 115 |
Соответствие стандартам | ISO/IEC 11801, EN 50173 и TIA/EIA-568 |
Поддерживаемые приложения | 10BASE-T, 100BASE-TX, 100BASE-T4, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive |
