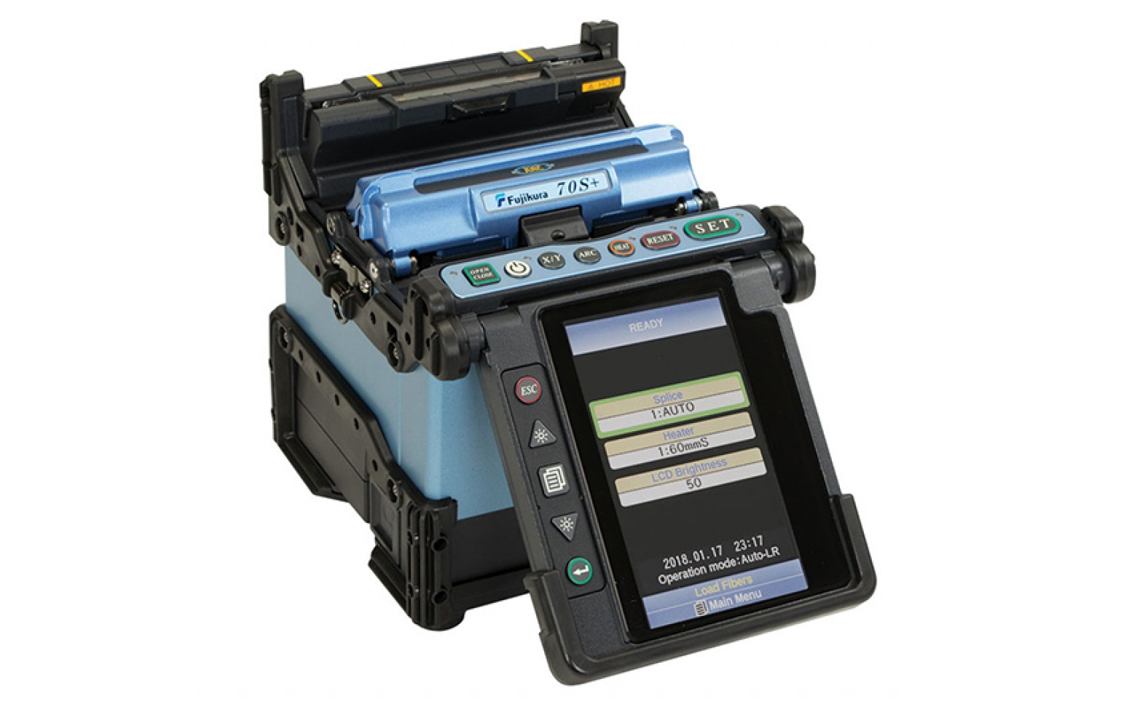

Модель Fujikura 70S+ (FSM-70S+) является полным аналогом Fujikura 80+S по быстродействию, надежности и защищенности, но предназначена для других рынков и отличается от 80S+ цветом. Новая модель 70S+ (FSM-70S+) пришла на смену предыдущей модели Fujikura FSM-60S, которая являлась лидером продаж на российском рынке.
Новый аппарат, как и Fujikura FSM-80S+, имеет юстировку по сердцевине волокна (метод PAS) и может сваривать любые типы оптических волокон, в том числе и нечувствительное к изгибу волокно стандарта G657. В дополнение к защите от пыли и влаги, Fujikura 70S (FSM-70S) имеет защиту от ударов и падения на все шесть сторон!
Новая конструкция автоматической ветрозащитной крышки и печки для термоусадки КДЗС обеспечивает сварку за 7 сек и термоусадку всего за 14 секунд. В сварочном аппарате 70S (FSM-70S) применяется новая Li-Ion батарея, которая не имеет эффекта памяти и может применяться в холодную погоду. Для удобства оператора также разработан новый дизайн кейса для максимально быстрой подготовке к работе, большой цветной антибликовый ЖК-монитор с высоким разрешением и защитой от ударов, встроенное руководство пользователя.
Помимо сварки оптических волокон, Fujikura 70S+ (FSM-70S+) позволяет производить быструю оконцовку оптического кабеля с помощью предполированных коннекторов FuseConnect. Такой способ оконцевания кабеля позволяет избежать использования распределительной коробки. Пользователю необходимо лишь выбрать держатель для кабеля 2 мм, 3 мм или Drop-кабеля.
Функция беспроводного соединения через протокол Bluetooth для связи с термострипперами Fujikura RS02/Fujikura RS03 для автоматической установки параметров работы, со смартфонами на базе Android или iOS для передачи данных по сваркам. В аппарате Fujikura 70S+ (FSM-70S+) добавлена отдельная кнопка для открытия/закрытия ветрозащитной крышки, а также увеличена скорость работы автоматической крышки печки.
Особенности
Технические характеристики
Применяемые волокна | Одиночное SMF (G.652/657), MMF (G.651), DSF (G.653), NZDSF (G.655) |
Диаметр волокна | 80 … 150 мкм / 100 … 1000 мкм в покрытии |
Длина скола | 5…16 мм |
Режимы сварки | 100 |
Потери на сварном соединении | 0,02 дБ (SM), 0,01 дБ (MM), 0,04 дБ (DS), 0,04 дБ (NZDS) |
Возвратные потери | 60 дБ и выше |
Время сварки | 7 сек для SM-волокна |
Оценка потерь на сварном соединении | Есть, по сердцевине и оболочке |
Функция внесения потерь в месте сварки | Создание фиксированного аттенюатора, 0,1 … 15 дБ с шагом 0,1 дБ |
Хранение результатов сварки | последние 2000 сварок |
Просмотр места сварки | 2 CMOS камеры на цветном ЖК-экране 4,73 дюйма |
Увеличение места сварки | 300х для раздельного просмотра по осям X и Y |
Тест на растяжение | 1,96…2,25 Н |
Режимы термоусадки | 30 |
Время термоусадки | 13 сек для КДЗС FP-03 (60 мм) |
Применяемые КДЗС | Fujikura 60 мм, 40 мм и микрогильзы |
Автоматическая печка | Автоматическое закрытие крышки |
Защита от ветра | Автоматическое открытие и закрытие ветрозащитной крышки |
ЖК-экран | Цветной 4,73 дюйма |
Ресурс батареи | 200 сварок и термоусадок |
Ресурс электродов | 3000 сварок |
Размеры / вес | 146х159х150 мм / 2,5 кг (включая сетевой адаптер) |
Условия эксплуатации | Высота над уровнем моря 0…5000 м, ветер 15 м/сек |
Условия хранения | Температура -40…+80˚C, влажность 0…95% |
Интерфейсы | USB2.0 |
Другие особенности | Обновление ПО через компьютер |
Защита | Защита от падения с высоты 76 см |
Комплектация
Наименование | Модель | Кол-во, шт. |
Сварочный аппарат | Fujikura FSM-80S с электродами ELCT2-20A | 1 |
Прижимы | CLAMP-S70A | 1 |
Сетевой адаптер/зарядное устройство | ADC-18 | 1 |
Сетевой шнур | ACC-15 | 1 |
Кейс жесткий | CC-30 | 1 |
Запасные электроды | ELCT2-20A | 1 пара |
USB-кабель | USB-01 | 1 |
Руководство на CD | M-70 | 1 |
Краткое руководство на русском языке | Q-80S/19S | 1 |
Руководство на русском языке |
| 1 |
Дозатор для спирта | AP-01 | 1 |
Отвертка | SD-01 | 1 |
