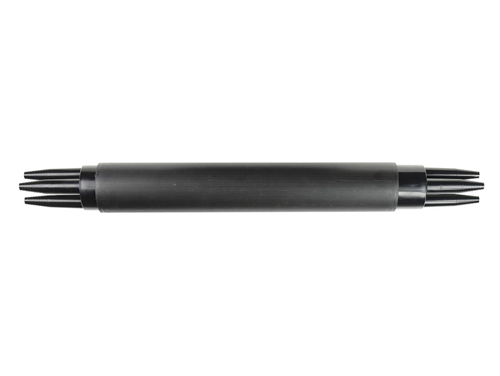

Муфта МОГ-У-34-1К4845 (3 + 4 ввода)

Муфта оптическая МОГ-У-34-1К4845 (3 + 4 ввода) производятся по новым техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008.

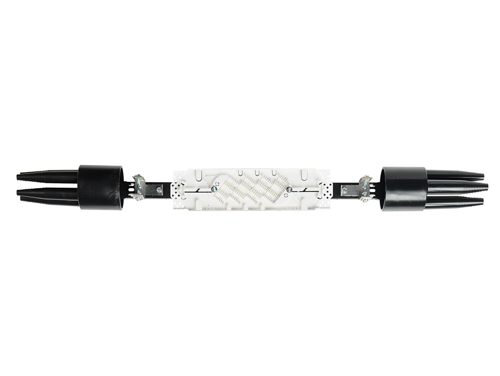

Конструктивно муфта типа МОГ состоит из металлического лотка с двумя оголовниками по краям и кассетой, закрепленной посередине лотка. Для производства лотков муфт МОГ использует только нержавеющую сталь. По этому признаку можно в частности отличить МОГ производства ССД от некачественных подделок.

В муфте типа МОГ устанавливаются до четырех кассет К24-4525 или трех кассет К48-4525. Для кассет К24-4525 первая кассета крепится к лотку, а остальные кассеты последовательно прикрепляются сверху с помощью гибких пластмассовых петель. Такой способ скрепления кассет позволяет «перелистывать» кассеты, обеспечивая доступ к любой из них. Для кассет К48-4525 все кассеты скрепляются винтами, без возможности перелистывания.

Муфты МОГ-С, МОГ-У, МОГ-Т теперь при поставке укомплектовываются кассетой (сплайс-пластиной) К-4845

Выкладка волокон на кассете К-4845 значительно упрощена и схожа с выкладкой волокон на кассете К-01. В то же время в отличие от К-01 ввод модулей с оптическими волокнами на кассете К-4845 возможен со всех четырех углов. Инструкция по ремонту муфты и цена муфты при этом остались без изменения.

Кассета К-4845 разработана как универсальная кассета повышенной емкости для муфт и оконечных устройств. Кассета позволяет вводить оптические модули (далее ОМ) с 4-х основных вводов и 4-х вспомогательных угловых вводов. ОМ закрепляются на кассете пластиковыми хомутами-стяжками (далее стяжками). Емкость кассеты К-4845 - 48 сростков оптических волокон. Для защиты сростков ОВ в кассете применены комплекты деталей для защиты сварного соединения КДЗС 40 мм.

Комплектация
