Кол-во сварных соединений | 144 |
Тип кассет | К48-4525 |
Макс. кол-во кассет | 3 |
Кол-во вводов, сторона 1: | |
- конус, до 21 мм | 1 |

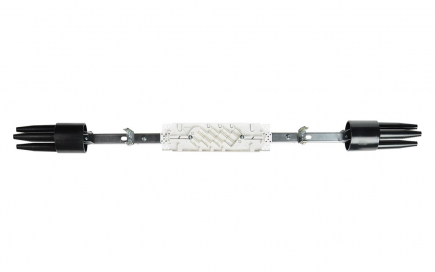

Муфта оптическая МОГ-С-33-1К4845 (3 + 3 ввода) производятся по новым техническим условиям «Муфты МОГ для монтажа оптических кабелей» ТУ 5296-052-27564371-2008.
Конструктивно муфта типа МОГ состоит из металлического лотка с двумя оголовниками по краям и кассетой, закрепленной посередине лотка. Для производства лотков муфт МОГ использует только нержавеющую сталь. По этому признаку можно в частности отличить МОГ производства ССД от некачественных подделок.
В муфте типа МОГ устанавливаются до четырех кассет К24-4525 или трех кассет К48-4525. Для кассет К24-4525 первая кассета крепится к лотку, а остальные кассеты последовательно прикрепляются сверху с помощью гибких пластмассовых петель. Такой способ скрепления кассет позволяет «перелистывать» кассеты, обеспечивая доступ к любой из них. Для кассет К48-4525 все кассеты скрепляются винтами, без возможности перелистывания.
Муфты МОГ-С, МОГ-У, МОГ-Т теперь при поставке укомплектовываются кассетой (сплайс-пластиной) К-4845
Выкладка волокон на кассете К-4845 значительно упрощена и схожа с выкладкой волокон на кассете К-01. В то же время в отличие от К-01 ввод модулей с оптическими волокнами на кассете К-4845 возможен со всех четырех углов. Инструкция по ремонту муфты и цена муфты при этом остались без изменения.
Кассета К-4845 разработана как универсальная кассета повышенной емкости для муфт и оконечных устройств. Кассета позволяет вводить оптические модули (далее ОМ) с 4-х основных вводов и 4-х вспомогательных угловых вводов. ОМ закрепляются на кассете пластиковыми хомутами-стяжками (далее стяжками). Емкость кассеты К-4845 - 48 сростков оптических волокон. Для защиты сростков ОВ в кассете применены комплекты деталей для защиты сварного соединения КДЗС 40 мм.
Корпус (оголовники, кожух, кронштейн, ТУТ 115/24) | 1 шт. |
Кассета К48-4525 с крышкой | 1 шт. |
Гильзы КДЗС 4525 | 20 шт. |
Пинцет для укладки КДЗС | 1 шт. |
Трубка ТУТ 33/8 для круглых вводов ОК | 2 шт. |
Трубка ТУТ 19/6 для продольной герметизации ОК | 1 шт. |
Комплект маркеров и стяжек | 1 шт. |
Хомут металлический винтовой | 2 шт. |
Силикагель (пакет) | 1 шт |
Примечание: В базовом комплекте муфты МОГ-С, МОГ-У и МОГ-Т поставляются с одной кассетой К48-4525 (по желанию заказчика муфты могут комплектоваться другими типами кассет: К24-4525 или К32-6030)
Кол-во сварных соединений | 144 |
Тип кассет | К48-4525 |
Макс. кол-во кассет | 3 |
Кол-во вводов, сторона 1: | |
- конус, до 21 мм | 1 |
- конус, до 19 мм | 2 |
Кол-во вводов, сторона 2: | |
- конус, до 21 мм | 1 |
- конус, до 19 мм | 2 |
Герметизация корпуса | ТУТ |
Герметизация вводов | ТУТ |
Температура эксплуатации ºС | от -40 до +70 |
Габаритные размеры: | |
- длина, мм | 1148 |
- диаметр, мм | 90 |
Масса, кг | 2,1 |
МОГ-С | МОГ-У | МОГ-Т | МОГ-СПЛИТ | |
Тип муфты | проходная | тупиковая | разъёмная | |
Максимальное количество кассет | К24-4525 – 4 шт. | КТ-3645 – 7 шт. | ||
К48-4525 – 3 шт. | ||||
Ёмкость муфты | К24-4525 – 96 ОВ | 252 ОВ | ||
К48-4525 – 144 ОВ | ||||
Температура эксплуатации, °С | От -40 до +70 | |||
Относительная влажность, % | До 100 | |||
Усилие сдавливания, кН/100мм | 10 | |||
Ударопрочность, Н·м (Дж) | 10 | |||
Макс. габаритные размеры: - диаметр, мм - длина, мм | 90 1148 | 90 920 | 90 700 | 535х210х105 (ДхШхВ) |
Масса, кг | 2,3 | 2,2 | 1,7 | 4,2 |
