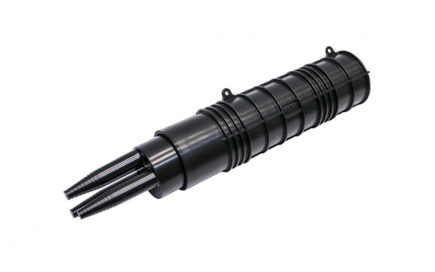

Муфта МОГ-Т-2-30-1КБ4845
Усовершенствованная муфта оптическая МОГ-Т-2-30-1КБ4845 (3 ввода) с пластиковым кронштейном, кассетами КБ48-4525 и цельным кожухом с рёбрами жёсткости может использоваться как в канализации, так и на опорах любого типа или в подвесных шкафах во всех климатических зонах России.
Устанавливается в колодцах на кронштейн для муфт. В условиях умеренного климата (от –40 0С ) возможна установка в специальных шкафах, подвешиваемых на опорах. Если использовать кожух металлический защитный (КМЗ), который является дополнительным аксессуаром, то защищенная кожухом муфта может подвешиваться на опорах ВЛС, ЛЭП, контактных сетей железных дорог и городского электрохозяйства.
Технические характеристики
| МОГ-С |
МОГ-У |
МОГ-Т |
МОГ-СПЛИТ |
|
|
Тип муфты |
проходная |
тупиковая |
разъёмная |
|
| Максимальное количество кассет |
К24-4525 – 4 шт. |
КТ-3645 – 7 шт. | ||
|
К48-4525 – 3 шт. |
||||
| Ёмкость муфты |
К24-4525 – 96 ОВ |
252 ОВ | ||
|
К48-4525 – 144 ОВ |
||||
| Температура эксплуатации, °С |
От -40 до +70 |
|||
| Относительная влажность, % |
До 100 |
|||
| Усилие сдавливания, кН/100мм |
10 |
|||
| Ударопрочность, Н·м (Дж) |
10 |
|||
|
Макс. габаритные размеры: - диаметр, мм - длина, мм |
90 1148 |
90 920 |
90 700 |
535х210х105 (ДхШхВ) |
|
Масса, кг |
2,3 |
2,2 |
1,7 |
4,2 |
Примечание: В базовом комплекте муфты МОГ-С, МОГ-У и МОГ-Т поставляются с одной кассетой К48-4525 (по желанию заказчика муфты могут комплектоваться другими типами кассет: К24-4525 или К32-6030).
В базовом комплекте муфта МОГ-СПЛИТ поставляется с одной кассетой типа КТ-3645.
Данные для заказа
| Партномер | Описание |
| 130101-00059 | Муфта МОГ-Т-2-40-1КБ4845 |
| 130101-00060 | Муфта МОГ-Т-2-30-1КБ4845 |
| 130101-00061 | Муфта МОГ-Т-2-20-1КБ4845 |
