Муфта МОГ-У-44-1К4845 хомут, транзит (4 + 4 ввода)

МОГ-У-44-1К4845 хомут (4 + 4)МОГ-У-44-1К4845 хомут (4 + 4)МОГ-У-44-1К4845 хомут (4 + 4)МОГ-У-44-1К4845 хомут (4 + 4)МОГ-У-44-1К4845 хомут (4 + 4)
Артикул: 130101-00092
в наличии
Гарантия: 12 мес.
Кол-во сварных соединений144
Тип кассетК48-4525
Макс. кол-во кассет3
Кол-во вводов, сторона 1:
- конус, до 16 мм4
Все характеристики
Цена розница, с НДС
2 854.00 руб./шт
Цена опт, с НДС
2 769.00 руб./шт
Запросить специальную цену
Склад ДМД 269
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

Муфта оптическая МОГ-У-44-1К4845 хомут, транзит (4 + 4 ввода) предназначена для монтажа городских кабелей любых конструкций, в том числе с броней из стальной гофрированной ленты. Муфта является современным аналогом муфты МОГ-У и отличается от классической способом герметизации оголовников. Применяется для установки в плотно заполненных колодцах кабельной канализации, в нетиповых колодцах, а также в местах, где расстояние между консолями меньше 700 мм.

В муфте предусмотрен овальный ввод для транзитной петли оптических модулей без разрезания. Выкладка петли модулей осуществляется на лотке с противоположной стороны от кассет.

Герметизация корпуса с оголовниками осуществляется при помощи эластичных кольцевых прокладок и армированных пластиковых хомутов с самозатягивающимся замком.

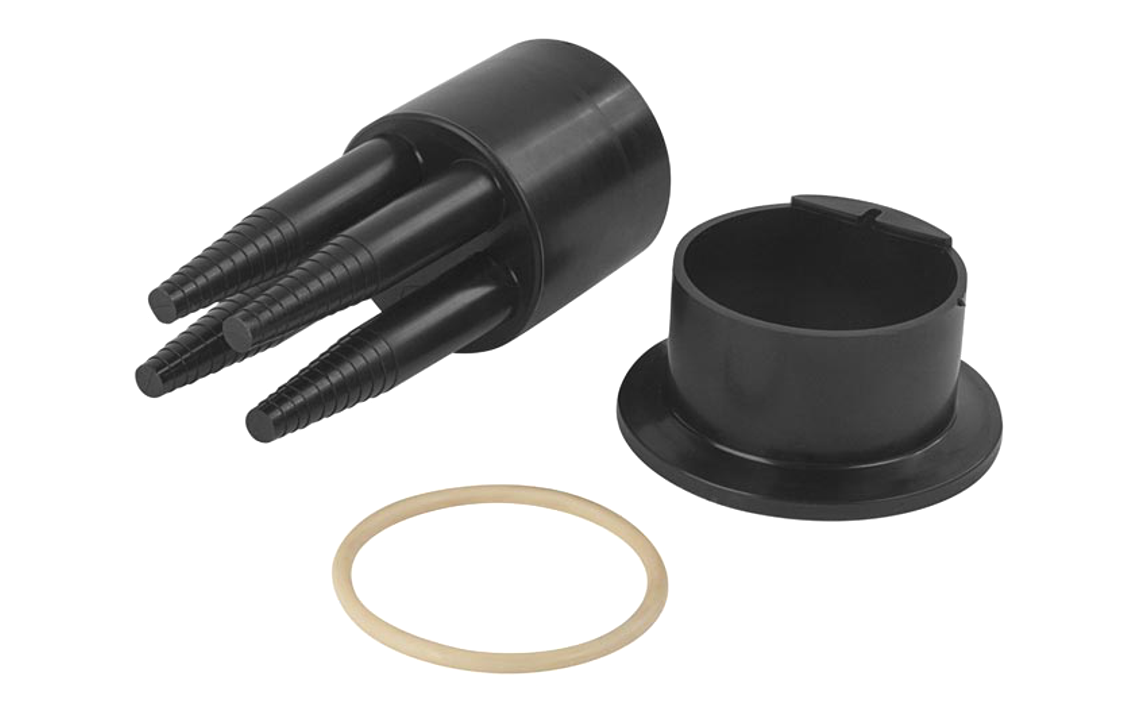

Важной особенностью муфты является использование оголовников разного типа: с одной стороны от МОГ под термоусадку типов 2, 3 и 4 и с другой стороны оголовника как у МОГ-Т-3 с 4 цилиндрическими патрубками. Установка кожуха относительно оголовников строго принципиальна, т.к. оголовники имеют разный диаметр. Для герметизации корпуса со стороны оголовника без ребра, дополнительно устанавливается фиксирующая пластиковая вставка.

Способ герметизации вводов кабелей, осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки на оголовнике муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. На лотке муфты установлены узлы для крепления ЦСЭ вводимых кабелей.

Базовой кассетой для муфты МОГ-У является популярная кассета К48-4525 на 48 ОВ, которая позволяет использовать муфту при сращивании кабелей с различными количествами волокон в модулях, обеспечивая ввод любых модулей на кассету целиком, без применения адаптеров. Овальный патрубок муфты может использоваться для одного из перечисленных случаев: 1) ввода транзитной петли кабеля или 2) ввода двух кабелей диаметром до 25 мм. В обоих случаях для герметизации необходимо дополнительно приобрести «Ввод №6».

Для установки муфты в заполненных колодцах дополнительно рекомендуется приобрести консоли КСО-2 или КСО-3. Их устанавливают на стенках колодцев выше уровня кронштейнов, чтобы муфта находилась в промежутке между верхушками кронштейнов и потолком колодца. Бухты запасов кабелей при этом размещают в углах колодцев.

  • МОГ-С – Стандарт, проходная муфта для установки в стандартных колодцах кабельной канализации (укладка на консоли либо на специальный кронштейн)
  • МОГ-У – Укороченная муфта для нетиповых смотровых устройств с уменьшенным расстоянием между консолями либо для переполненных типовых колодцев (установка на специальный кронштейн)
  • МОГ-Т – Тупиковая муфта, предназначенная как для установки в колодцах, так и для подвески на опорах воздушных линий связи, осветительной сети и т.п.

Комплектация

Корпус (кожух, оголовники с прокладками, хомуты)1 шт.
Вставка герметизирующая1 шт.
Кассета К48-4525 с крышкой1 шт.
Гильзы КДЗС 452520 шт.
Пинцет для укладки КДЗС1 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/6 для продольной герметизации ОК1 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет)1 шт.

Примечание: В базовом комплекте муфты МОГ-С, МОГ-У и МОГ-Т поставляются с одной кассетой  К48-4525 (по желанию заказчика муфты могут комплектоваться другими типами кассет: К24-4525 или К32-6030)

Характеристики
Кол-во сварных соединений144
Тип кассетК48-4525
Макс. кол-во кассет3
Кол-во вводов, сторона 1:
- конус, до 16 мм4
Кол-во вводов, сторона 2:
- конус, до 21 мм4
Герметизация корпусаХомут
Герметизация вводовТУТ
Температура эксплуатации, ºС-60...+70
Габаритные размеры, мм:
- длина860
- диаметр по хомуту160
Масса, кг1,9

МОГ-С

МОГ-У

МОГ-Т

МОГ-СПЛИТ

Тип муфты

проходная

тупиковая

разъёмная

Максимальное количество кассет

К24-4525 – 4 шт.

КТ-3645  – 7 шт.

К48-4525 – 3 шт.

Ёмкость муфты

К24-4525 – 96 ОВ

252  ОВ

К48-4525 – 144 ОВ

Температура эксплуатации, °С

От -40 до +70

Относительная влажность, %

До 100

Усилие  сдавливания, кН/100мм

10

Ударопрочность, Н·м (Дж)

10

Макс.  габаритные размеры:

- диаметр, мм

- длина, мм

90

1148

90

920

90

700

535х210х105 (ДхШхВ)

Масса, кг

2,3

2,2

1,7

4,2
