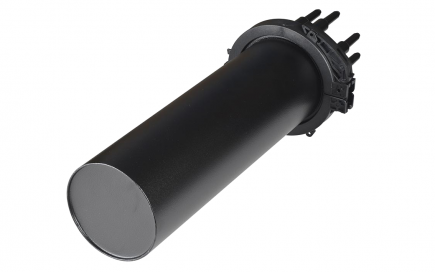

Муфта МТОК-Г4/480-2К4845-К

МТОК-Г4/480-2К4845-КМТОК-Г4/480-2К4845-КМТОК-Г4/480-2К4845-КМТОК-Г4/480-2К4845-К
Артикул: 130103-00975
поставка 1-3 дня при наличии на центральном складе
Гарантия: 12 мес.
Кол-во сварных соединений480
Тип кассетК48-4525
Макс. кол-во кассет10
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
Все характеристики
Цена розница, с НДС
7 572.00 руб./шт
Цена опт, с НДС
7 345.00 руб./шт
Запросить специальную цену
Склад ДМД 0
Склад Москва 0
Склад Екатеринбург 0
Возникли вопросы?
Звоните: +7 (495) 649-6667
Описание

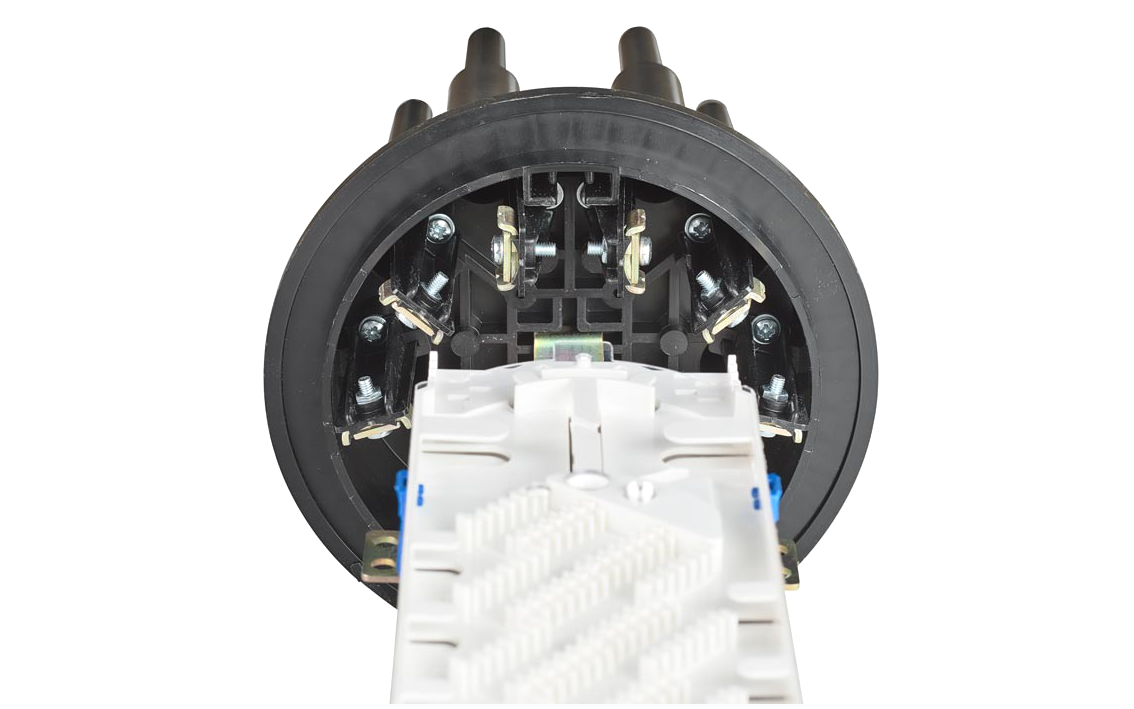

Тупиковая удлиненная муфта МТОК-Г4/480-2К4845-К без транзита (2 кассеты), предназначена для монтажа оптических кабелей любых конструкций, применяемых для подвески или прокладки в кабельной канализации. Данная муфта отличается возможностью размещения максимального количества сварных соединений. Поэтому пространство для размещения транзитной петли оптических модулей занято дополнительным рядом кассет и выкладка транзитной петли не возможна.

Способ герметизации металлического кожуха муфты с пластиковым оголовником механический при помощи эластичной кольцевой прокладки и армированного пластикового хомута с самозатягивающимся замком. Замок хомута сконструирован таким образом, что при открывании защелка трансформируется в рычаг, обеспечивающий легкое снятие хомута с муфты.

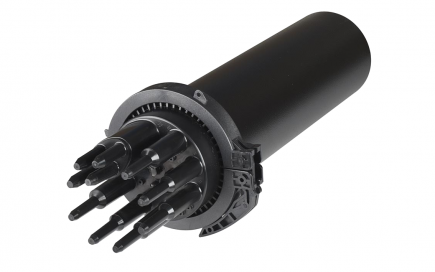

Герметизация вводов кабелей осуществляется с помощью термоусаживаемых трубок ТУТ. Круглые патрубки муфты изначально герметичны и имеют ступенчатую форму с разными диаметрами. Срезая патрубок в определенном месте можно подобрать отверстие максимально близкое к диаметру вводимого кабеля. Таким образом, исключается излишнее натяжение ТУТ после усадки при вводе относительно тонких кабелей. Все круглые патрубки муфты оснащены также индивидуальными узлами крепления ЦСЭ.

Овальный патрубок муфты может использоваться для ввода до 4-х тонких кабелей с наружным диаметром до 10 мм или ввода двух кабелей диаметром до 25 мм. В первом случае крепление и герметизация кабелей осуществляется с помощью трубок ТУТ, а во втором случае для герметизации необходимо дополнительно приобрести «Ввод №6».

Общее число вводимых в муфту кабелей, при условии ввода в круглые патрубки 2-х тонких ОК может достигать 16 ОК.

Комплектация

Корпус (оголовник,кожух, хомут, кронштейн)1 шт.
Кассета К48-4525 с крышкой2 шт.
Гильзы КДЗС 452520 шт.
Трубка ТУТ 33/8 для круглых вводов ОК2 шт.
Трубка ТУТ 19/5 для круглых вводов ОК2 шт.
Комплект маркеров и стяжек1 шт.
Силикагель (пакет)1 шт.
Пинцет для укладки КДЗС1 шт.
Характеристики
Кол-во сварных соединений480
Тип кассетК48-4525
Макс. кол-во кассет10
Кол-во вводов:
- круглый ступенчатый, до 20 мм2
- круглый ступенчатый, до 16 мм4
- овальный, до 10 мм/до 25 мм4/2
Возможность транзитаДа
Герметизация корпусаХомут
Герметизация вводовТУТ
Материал кожухаНерж. сталь
Материал оголовника и хомутаПластик
Температура эксплуатации, ºС-60...+70
Габаритные размеры, мм:
- длина624
- диаметр215
Масса, кг4,9
