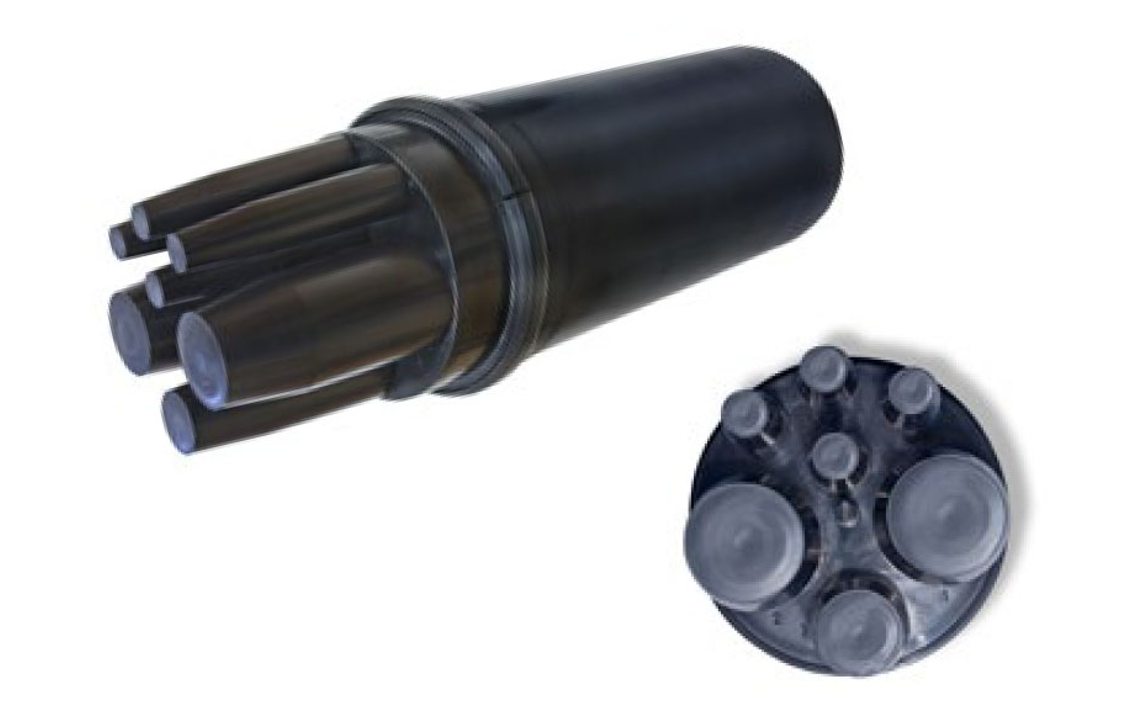

Муфта сигнально-блокир.с водоблок.материалами разветвит. в алюминевой оболочке МСБВБ-РТ-АБ-7

Муфта сигнально-блокир.с водоблок.материалами разветвит. в алюминевой оболочке МСБВБ-РТ-АБ-7 предназначена для монтажа кабелей марок СБВБАБпШп и СБВБАуБпШп. Муфты были разработаны по техническому заданию ОАО «РЖД». В процессе разработки муфт определены особые требования к разделке сращиваемых кабелей. Водоблокирующие элементы кабелей при разделке концов сохраняются и используются при формировании влагозащищённого сростка жил.

Муфты имеют пластмассовые корпуса. Корпус состоит из оголовника и кожуха. На оголовнике располагаются патрубки для ввода основного и ответвляющихся кабелей. В комплект муфты входят монтажные детали и материалы, обеспечивающие герметизацию вводов кабелей и корпуса муфты, а также детали и материалы, обеспечивающие изолирование скруток жил, соединение алюминиевых оболочек, экранирование сростка и восстановление поясной изоляции с влагозащитой.

При установке в котлованах разветвительные муфты защищаются муфтами пластмассовыми защитными (МПЗ). Пространство между корпусами разветвительной и защитной муфт заливается расширяющимся вспенивающимся герметиком «Вилад-31».

В каждую муфту можно ввести два основных кабеля ёмкостью до 30-ти пар с алюминииевыми оболочками и бронёй, а также и 5 – 6 ответвляющихся кабелей любого типа.
