Кабель оптический ДПЛ-П-48У (6х8)-2,7 кН
| Допустимое растягивающее усилие, кН | 2,7 |
| Диаметр кабеля, мм | 12,4 |
| Масса кабеля, кг/км | 153,1 |
| Радиус изгиба, мм | 189 |
| Раздавливающая нагрузка, кН/см | 0,3 |
Кабель ДПЛ-П-48У(6х8)-2,7 кН
Кабели марки ДПЛ - прокладка в кабельной канализации, лотках, блоках, трубах (включая метод пневмопрокладки), в тоннелях и коллекторах при опасности повреждения грызунами, по мостам и эстакадам, а также в грунты 1-3 групп.
Повив оптических модулей вокруг стеклопластикового прутка защищен стальной гофрированной лентой и наружной полиэтиленовой оболочкой. Кабель имеет облегченную конструкцию (без промежуточной оболочки).
Варианты исполнения
- Кабель ДПЛ-Н-48У(6х8)-2,7 кН - оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при одиночной прокладке (Класс ПРГО1).
- Кабель ДПЛ-нг(А)-HF-48У(6х8)-2,7 кН - нг(А)-HF - оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1).

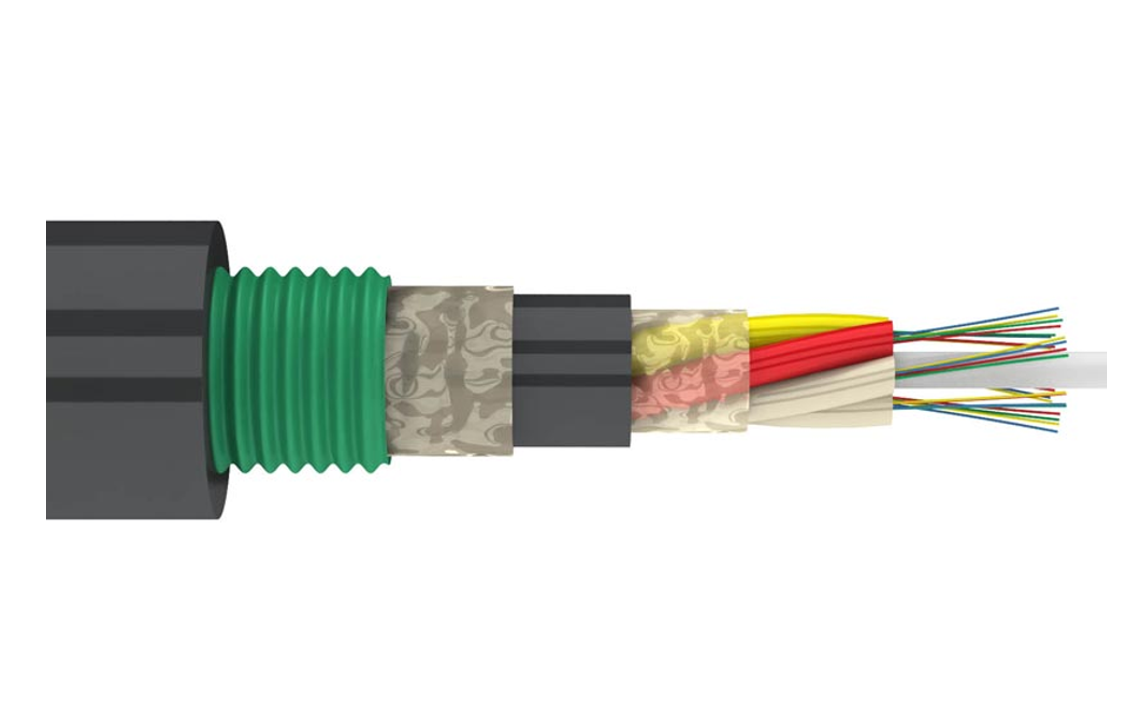

Конструкция кабеля
- Центральный силовой элемент (ЦСЭ) — стеклопластиковый диэлектрический стержень.
- Оптическое волокно.
- Оптический модуль в оболочке из ПБТ, заполненный гидрофобным гелем.
- Межмодульный гидрофобный гель.
- Водоблокирующая лента.
- Броня из стальной гофрированной ленты.
- Оболочка из полимерного материала.
Все кабели данной группы могут быть изготовлены в модификации нг(А)-HF, нг(А)-HF — оболочка кабеля изготавливается из полимерного материала, не распространяющего горение при групповой прокладке, с низким дымовыделением, безгалогенного (Класс ПРГП1).
Основные технические параметры
- Допустимая раздавливающая нагрузка — от 0,3 кН/см
- Допустимая растягивающая нагрузка — 2,7—5 кН
| Кол-во ОВ в кабеле | до 48 | до 72 | до 96 | до 144 |
| Диаметр кабеля, мм | 12,6 | 12,9 | 14,0 | 14,8 |
| Вес кабеля, кг/км | 141,8 | 146,1 | 170,2 | 189,2 |
| Радиус изгиба, мм | 189 | 193 | 210 | 222 |
Параметры эксплуатации
| Рабочая температура | -50°С…+70°С |
| Температура монтажа * | -30°С…+50°С |
| Температура транспортировки и хранения | -60°С…+70°С |
| Минимальный радиус изгиба | не менее 15 диаметров кабеля |
| Срок службы | 25 лет |
| Гарантийный срок эксплуатации | определяется договором поставки, но не менее двух лет |
* По желанию Клиента диапазон рабочих температур может быть увеличен.
| Допустимое растягивающее усилие, кН | 2,7 |
| Диаметр кабеля, мм | 12,4 |
| Масса кабеля, кг/км | 153,1 |
| Радиус изгиба, мм | 189 |
| Раздавливающая нагрузка, кН/см | 0,3 |
| Рабочая температура, °С | -50…+70 |
| Температура монтажа, °С | -30…+50 |
| Транспортировка и хранение, °С | -60…+70 |
| Миним. радиус изгиба, диаметров кабеля | не менее 20 |
| Срок службы, год | 25 |
| Срок гарантийной эксплуатации, год | не менее 2 |
| Миним. радиус изгиба ОВ | не менее 3 мм (в течение 10 мин) |
